請教兩個比較基本的問題
來源：edatop
更新時間：2024-09-01
閱讀：
第一個問題：

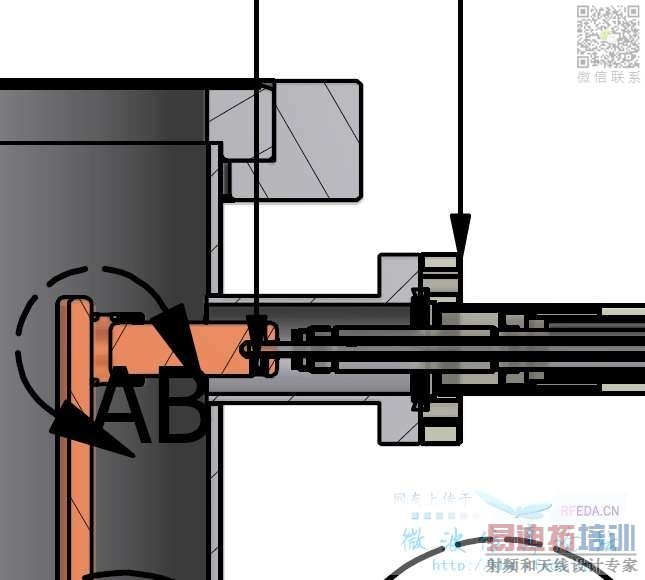

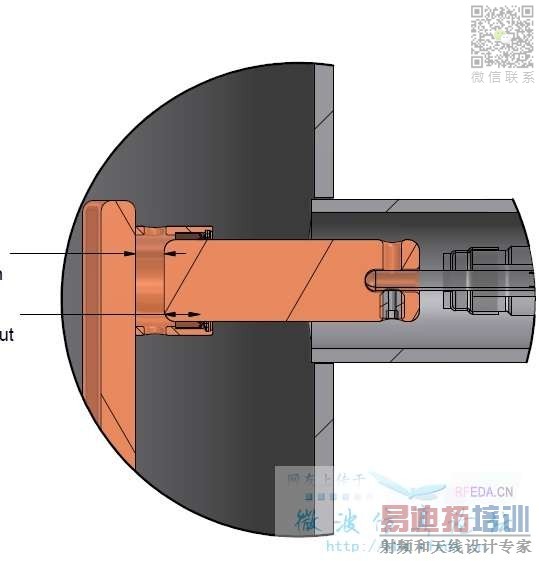

我有如下圖所示的結構， 現在定義waveguide port 時不知道怎么選擇尺寸。大家看到的里面的那個圓柱將用來傳輸pulsed 電壓信號，外邊的那一圈是管道，上面不帶電； port應該整個cover掉feedthrough（亦即那個中間的圓柱）和外部管道呢， 還是只能cover內部的feedthrough不能碰到外部管道呢?
第二個問題：
我有兩個shape，分別畫出來了但是沒有選擇add， 而是選擇了insert；現在相當于第二個結構插入到了第一個結構里面，我想問一下這兩者現在是導電的嗎?如果不是，是否必須add才行?我想保存兩個objects 的名字以便以后選擇修改該如何做呢?
請問，這些圖是用什么軟件畫出來的?

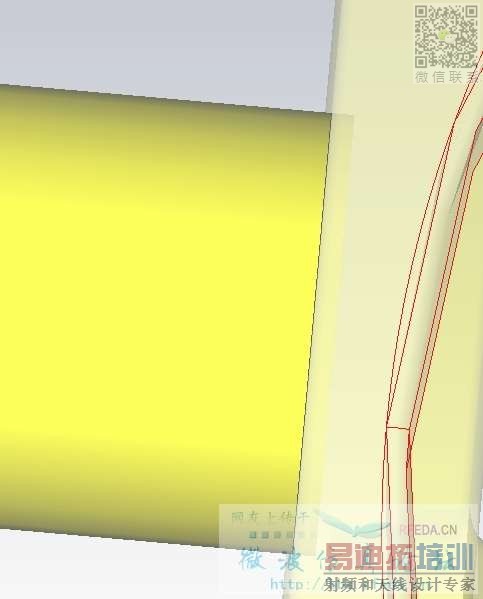

前兩個是CAD軟件畫出來的，最后一個是CST畫的。
1. 如果在實際環境中金屬外殼作“地”，那么端口就需要觸及；反之不需要。一切以實物為準。
2. 金屬才導電，非金屬不導電。連接在一起也先要考慮材料屬性。
你這個結構好像很復雜的樣子
我用cst把它簡化了，但簡化后的模型并不理想。在輸入高壓的地方，line impedance并不是50 Ohms
