CST PCBS生成2D(TL)Modeling后，覆銅沒有連接上

Cadene Allegro畫的板子，導入到CST PCBS，檢查發現：覆銅(Areas)的網絡號為GND，沒有問題。
生成2D(TL)Modeling后，仿真發現，采用覆銅連接的GND，都沒有連接上。
請教大神們，是我哪里沒有設置好嗎?

什么叫沒連接上?

就是將生成的模型搭接電路仿真，發現所有的地都懸空。
本來是通過覆銅連接在一起的，生成的模型內，也應該連在一起的。

能上傳模型或截幾張圖么?
理論上如果GND都是覆銅連接，那么應該是練成一塊的，給出的引腳都是地平面上的焊盤
如果是通過電感、電阻之類的連接在一起，那么就需要將這些器件添加在DS中
GND在CST中顯示的不是一個net么?

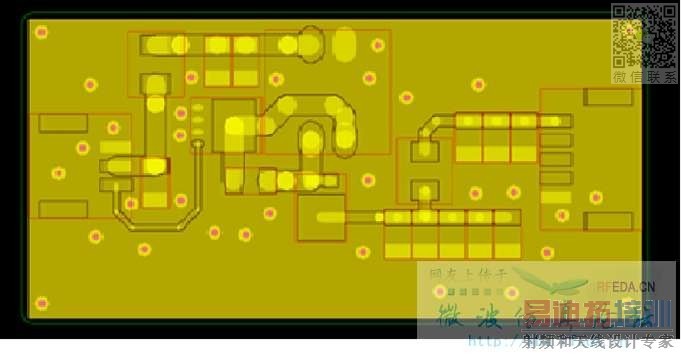

[attachment=63637]
所有的地的網絡號都是GND，所有的電容等元件的地都是通過過孔和覆銅連在一起的，查看了導航樹：覆銅和過孔的Net也全部為GND。

modeling之后，DS中是如何顯示的呢?你是怎么判斷出modeling之后GND都斷開了呢

modeling之后,在DS中或是PSpice中，將所有的元件都添加上，剛開始就接個輸入地，發現波形都不對；
通過放探針發現，其它的地都懸浮了。
加入地重新運行后，波形漸漸的都正常了。

大神幫我看看吧。

你這沒CST文件，沒法看。
