CST仿真中傳輸模式如何判斷？

來源：edatop 更新時間：2024-09-01 閱讀：

CST的仿真只能看PORT口的激勵模式，但是port口之間器件的傳輸模式（比如TM,TE模）有沒有辦法能看出來，或者分析出來?
能否通過加場監視器，然后看電，磁力場線是否有縱向分量來判別?

仿真完成后，有2D result 里可以看到端口的電磁磁場分布。
至于你說的傳輸模式，需要在仿真前先設置E場監視器，H監視器。然后仿真完后看2D/3D 里的場分布

小編留言：

這些我知道，問題就是我不知道如何通過場監視器來判斷在傳輸方向上是否有分量。比如說，H場監視器設置在傳輸器件的中間，設為Y方向。仿真后的場監視器中有X,Y,Z,Abs.四種形式。看哪一種，怎么判斷?因為你點擊X,Y,Z會顯示不同的場分布（X,Y,Z是不是指代H的三個軸分量?但是場監視器怎么表示三個軸的分量?）。如果我點擊場監視器，讓其顯示H的力場線，假設沒有看到力場線在傳輸方向有分量，是不是可以憑此斷定在器件中傳輸?shù)氖荰M模式?

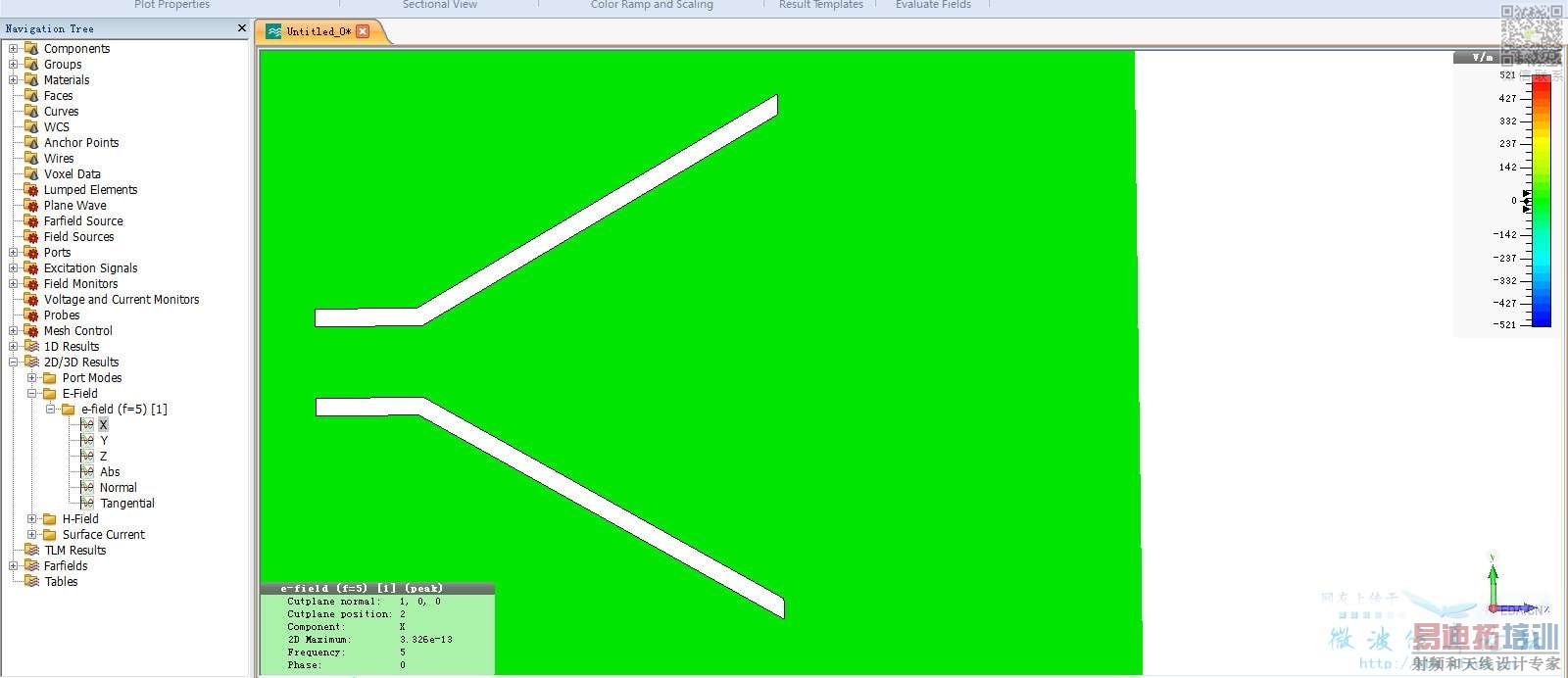

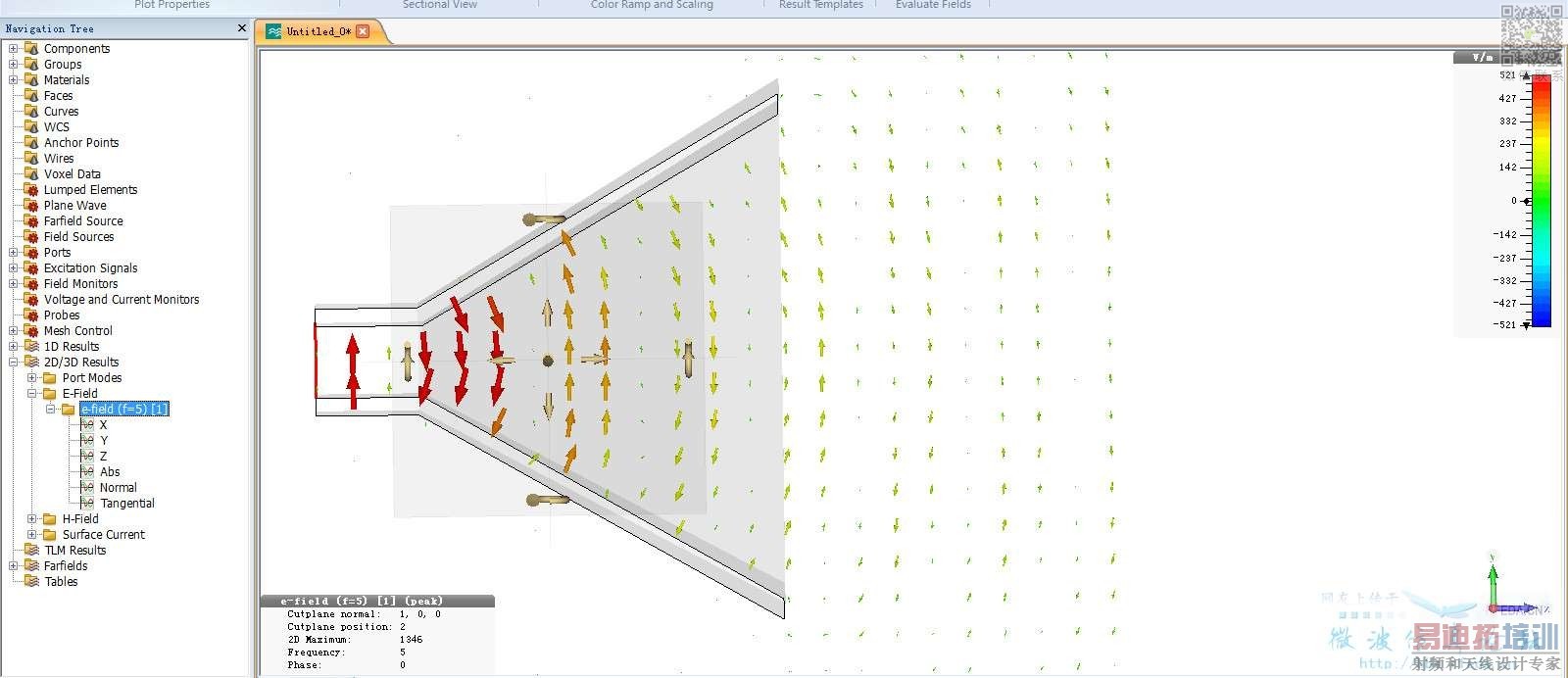

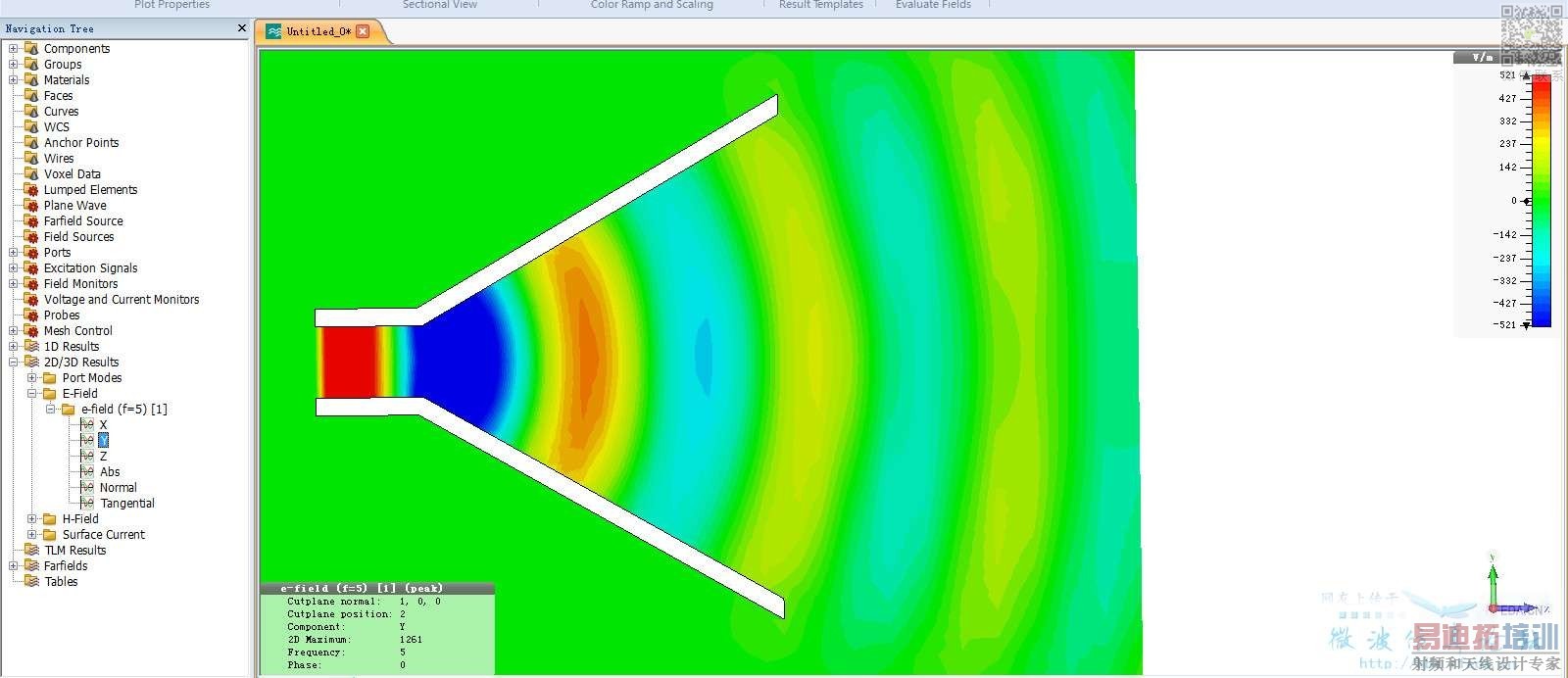

小編寫了好多，以下面一個在線例子的喇叭為例吧。極化是Y軸的，TE10的主模。
