關于CST EMS中磁場力的計算

大家好，
我最近在CST EM 這個模塊了計算三根導體同意三相電流所產生的磁場力的模擬，我的模型是三根導體成三角形分布，然后 外圍還有一個空心圓柱體， 都是用用鋁材料，我在設置background material的時候設置的比較大，離圓柱表面有500mm，可是計算出來的結果卻比實際手算的要小好幾倍， 想問問大家，那個空心圓柱體有沒有屏蔽電磁場的可能性啊? 就是怎么想也想不通，怎么結果會差這么多，
謝謝大家
還是用附近把圖片傳上來。

沒太懂。上模型吧

我的版本是2012的，請問你們的也是這個版本嗎?而且主要是實習的任務，是保密的，所以，我不是特別方便放模型上來。請大家?guī)蛶兔Α?/p>

我這個模型也是我簡化過得。

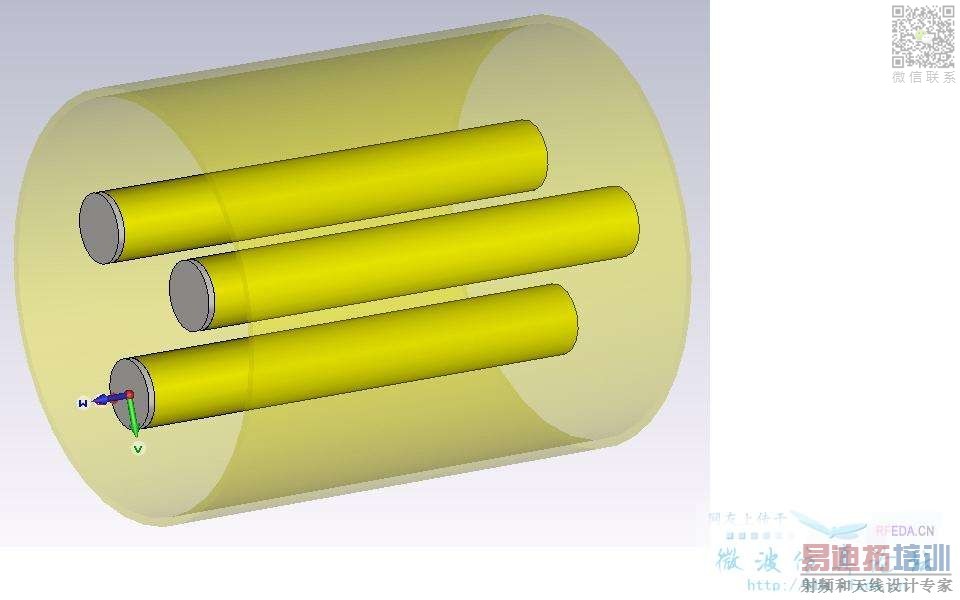

就是圖中的三個導體通電。然后計算他們之間的電磁力，，，現在的問題是真正的模型里面有一個空心圓柱，就是上面圖上的圓柱，如果我把這個圓柱放進去，那么算出來的結果跟我沒有把圓柱放進去差了3倍，就是其他條件都取一樣的情況下。我是用PEC來進行電流激勵，
我選的是magneostatic來算這個模塊，用的求解器是時間求解器 LT，background material，沿徑向的我取500mm，軸向?yàn)?。電流激勵是三相電流分別放在三個導體上，
然后我現在就是不明白，為什么結果會差三倍?

不能上模型我就只能嚇問了
圓柱是什么材質的?少3倍與理論相符么?

鋁，，，三個導體的材質也是鋁的，，，，我3倍是我對兩個模型的計算結果的最大值進行比較，還有就是所畫出來的曲線的大小值進行比較也差不多是3倍的樣子，就是有這個圓柱和沒這個圓柱的兩個模型進行比較，我就是不明白為什么結果差這么多。
謝謝啊

請問你有QQ嗎，，，我的是398985246，這樣比較好交流一點。謝謝啊

你是畫的什么曲線呢?圓柱外還是內?

圓柱內，每根導體所受的電磁力根據時間的變化。

我自己頂下。

怎嚒都沒有高手飄過的啊。拜托了。很急啊，，，

沒用過EMS，飄過……

那幫忙找個用過EMS的高手飄過吧。
