CST中store picked point 命令怎么實現？

來源：edatop 更新時間：2024-09-01 閱讀：

我參考論壇上的模型，但是history list里面的
store picked point:1
store picked point:2
define curve arc:2D-analytical:arc1
store picked point:3
store picked point:4
store picked point:5
define curve arc:2D-analytical:arc2
...看不明白，在Cst中也找不到對應的操作命令來實現?跪求高手指點呀

History可以一步一步來啊，你看看模型有什么變化不就知道命令是干什么了，然后再找怎么實現相應的命令！

你可以把history還原到你想知道的步驟前一步，然后對他單步執行

這個之前看到CST的例子的history里面有這樣的操作，也沒找到對應的命令操作。看看其他人有沒有遇到這種情形，如果不影響你后續的建模，換種方式先把問題解決先。

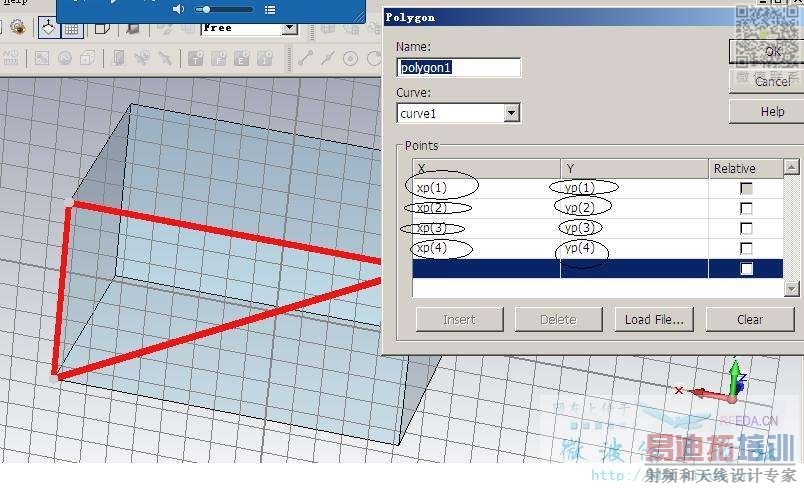

舉個簡單的例子，比如已經有一個長方體，然后你想在上面加個三角形的面，然后你點CURVE -》 NEW CURVE 然后點擊POLYGON

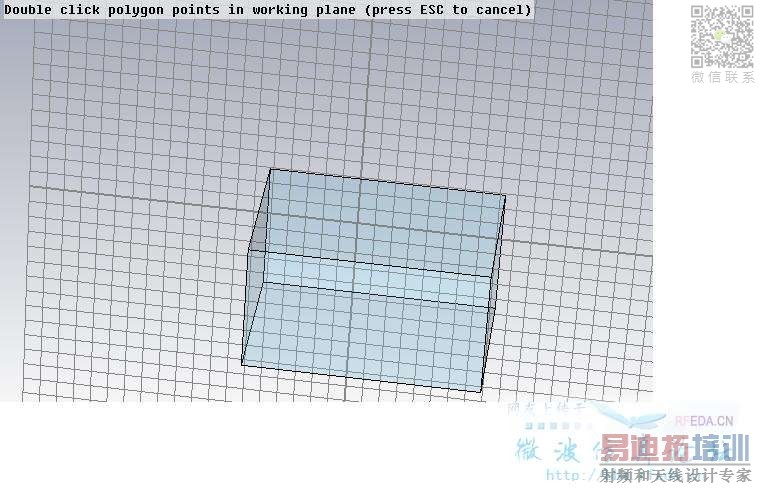

然后你直接可以點擊P鍵，你會發現會有幾個點，是土黃色的，然后你就可以選取其中之一，這個時候你第一個選擇的點就會被自動的在HISTORY里面為STORE PICKED POINT。從你的上面的東西來看是選擇了兩個點，然后構成一條線，和三個點構成一個面。呵呵。希望對你有用。

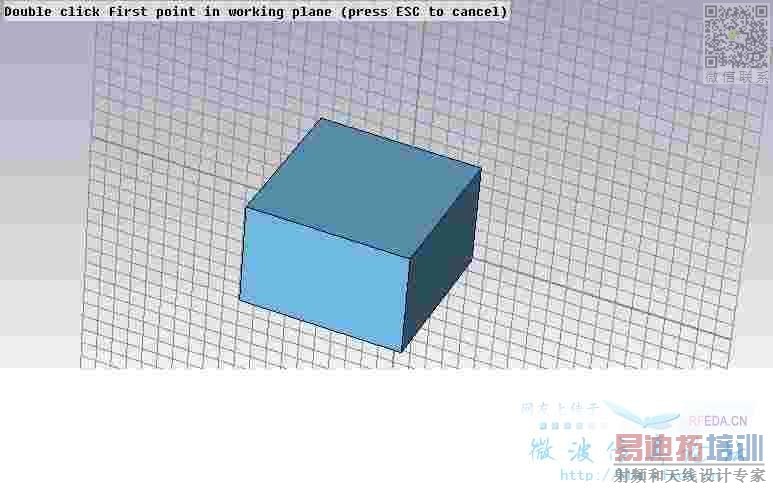

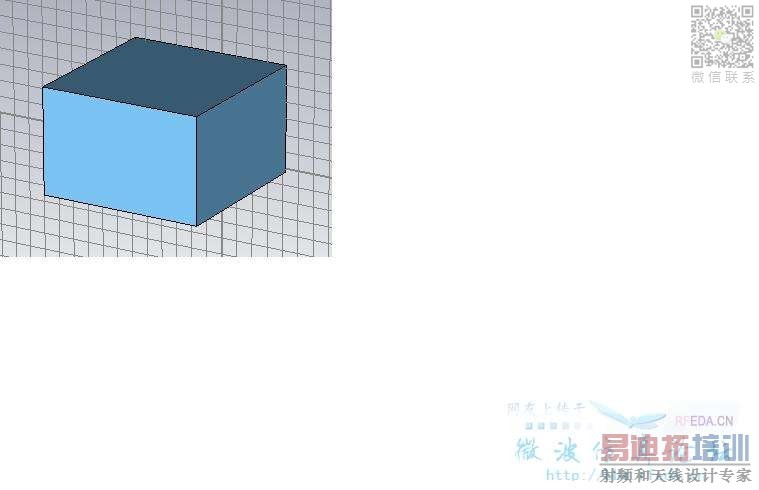

截圖如下，你看下，希望有幫助
