在CST MWS中仿了一個喇叭，結果顯示的是3dB的主瓣寬度，如何查看10dB的主瓣寬度？
來源：edatop
更新時間：2024-08-31
閱讀：
跪求指點:我在CST中仿了一個喇叭，結果顯示的是3dB的主瓣寬度，如何查看10dB的主瓣寬度?
按照CST的定義：
Angular width: The angular width (or beamwidth) is defined as the angle between two directions where the radiation is dropped by 3 dB regarding the radiation in main lobe direction. This angle is located in a plane containing the main lobe direction .
CST MWS幫助文件《Farfield Overview》。
如果你一定要看10 dB，那可能得導出用第三方軟件分析。
Template based postprocessing中可以直接求

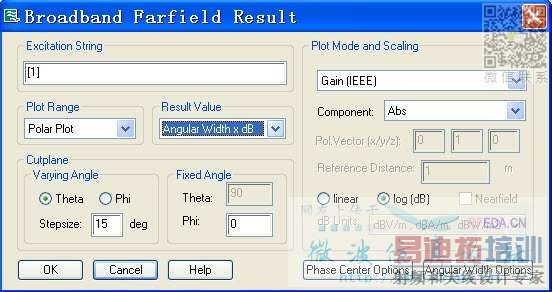

從1D Result選項卡中，選擇“Farfield（Broadband）”，在彈出的“Broadband Farfield Result”對話框中按照下圖所示設置，并且打開Angular Width Option進行設置（默認為3dB），即可得到對應歸一化負多少dB的波束寬度隨頻率變化曲線。
學習了哈 原來是這樣的
呵呵 謝謝啊
膜拜！
