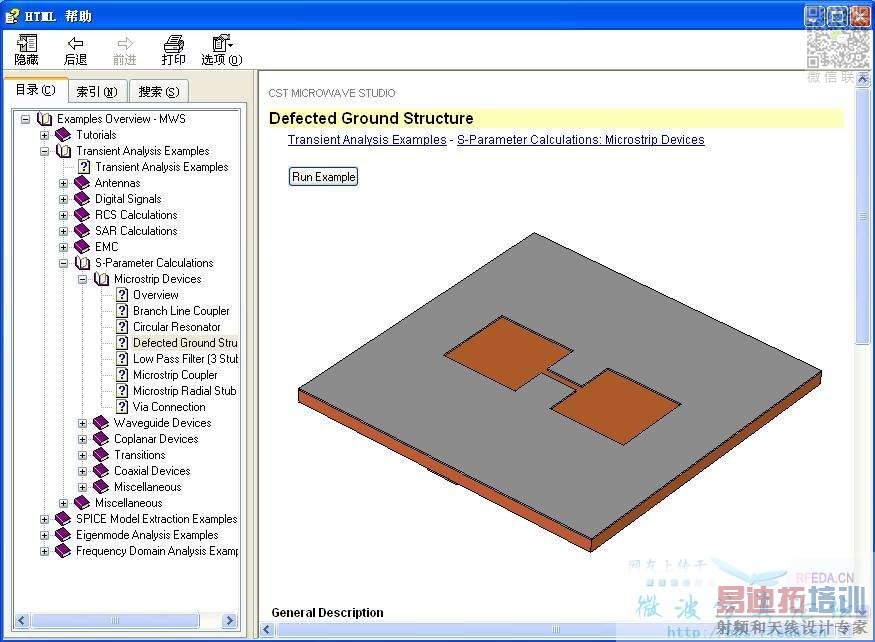

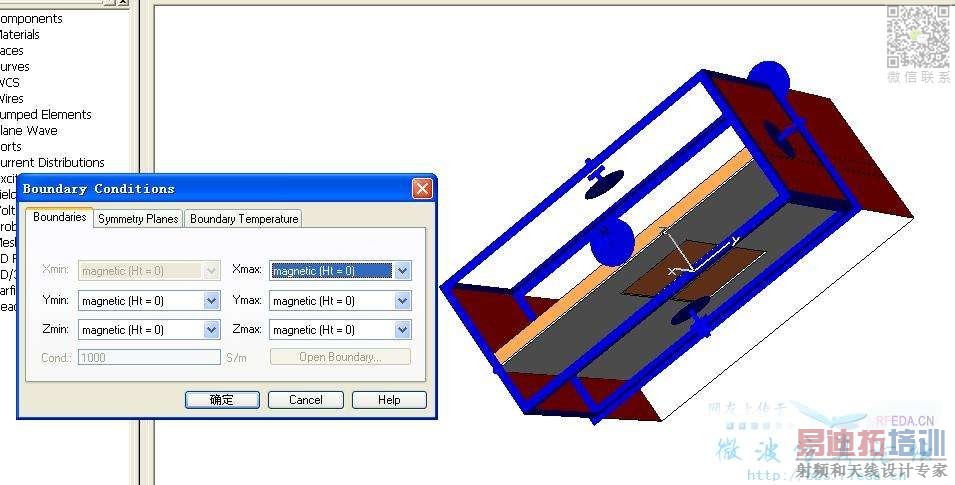

CST MWS自帶的defground例子里的邊界為何是磁邊界？

如題所問.我覺得這也是個開放結構,應該也是輻射邊界才是啊.怎么會是磁邊界呢?

我在hfss_full_book上看到了這樣的內容:"The eigenmode solver does not support radiation boundaries. Therefor, we will apply a perfect H to simulate free space."
這個意思就是說perfect H邊界可以用來模擬自由空間.
那么在CST里，只為看Ｓ１１的話，就不用特意去設為open或open add space了，是不是這樣呢?

CST自帶的說明好像是這樣的“Open (add space): Same as Open (PML), but adds some extra space for farfield calculation. This option is recommended for antenna problems.”，那么一般做不需要看遠場的話，是不是就不用Open (add space)這個邊界條件了啊?

說得好,茅塞頓開啊！這個邊緣部位的場確實是可以看作磁壁的,明白了

終于理解了，謝謝樓上的

是一種腔模等效,你可以看看power-bus的cavity model,模型簡化都可以這樣做的
可以縮小計算區域

我對這個問題還是不太明白，為什么缺陷地結構要設置成磁邊界條件呢?一般磁邊界條件是用在什么地方呢?我仿了一個缺陷地結構的濾波器，發現確實用磁邊界條件是對的，用OPEN的結果有一點誤差。
