CST MWS如何無限大開縫平板？
想用CST仿真一下無限大開縫（或者窗口）平板，不知道邊界條件怎么設置啊！加周期邊界的話就是帶了一堆縫的平板，該怎么設置，才能讓平板在兩邊無限延伸，而縫隙或者窗口不會呢?應該不難吧。fdtd里好像是直接把平板插入到邊界條件就可以了，這個cst咋整啊！?請各位幫忙，謝謝啦！
(⊙o⊙)…，還有個問題一并問了吧。就是如何在一個開窗的箱子里，在其內部正對窗口的地方加上一個吸波材料或者直接是pml邊界條件啊?當然這個邊界的后面應該是箱子的殼。開始想直接把箱子后壁去掉，周圍使用pml邊界，但是這個不對啊，還是邊界條件的問題唉。
第一個問題，open。具體請閱讀CST White Paper《Boundary and Symmetry Conditions》。
第二個問題，物理意義是什么?實物要怎么實現?箱子的內壁貼一層吸波材料?為什么你覺得你的方法不對?
第一個設置成open好像不對啊，那樣就是在自由空間里放一個有限大得板，我想得到的是一個能把自由空間分成兩半那么大的板。
第二個，如果后壁去掉，平面波可以從后面進來啊，這和在殼體內直接吸收不一樣吧。謝謝！

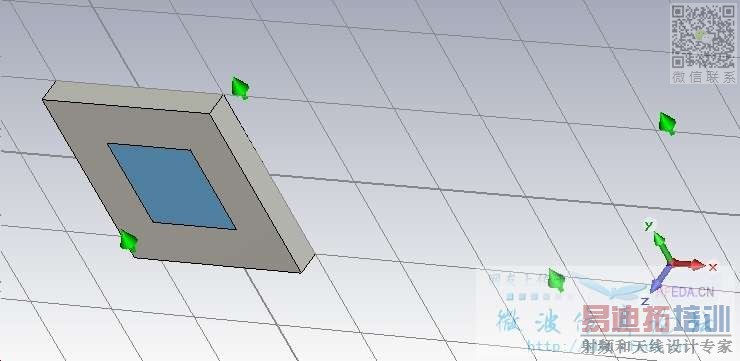

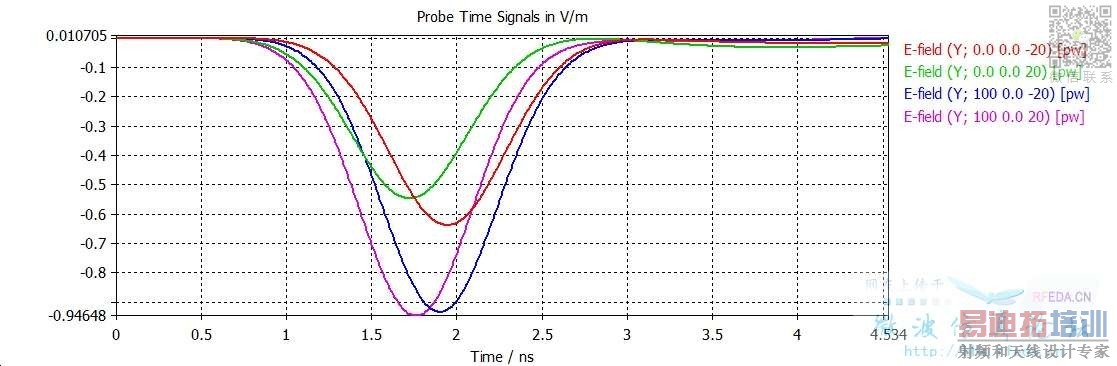

邊界條件是open，平面波沿著-Z方向入射，在兩邊各設置了四個探針。明顯看到在遠離窗口的地方，平板沒有延伸，信號幅值沒變，只是延時了。
請先閱讀2樓提到的White Paper，接觸到Open邊界的物體將被延伸至無窮遠，可以用來設置“無限大”的模型。具體操作辦法請自行摸索。
平面波為什么會從后面進來?
明白了，讓我以為加open邊界不能模擬無限大得情況，是因為設置了另外兩個探針。當設置這兩個探針以后會有警告“some PEC material is touching the boundary！ This may lead to inaccurate results.”，把另外兩個探針取消就好了。若是想即加上探針又沒有這個提示該怎么弄呢?調整結構和邊界的距離好像也不行唉，不糾結了。
第一個問題是用Open邊界或者Magnetic邊界都可以，效果是一樣的
第二個問題可以用端口來模擬吸波材料，只要把端口的模式設置的足夠大就可以了
非常感謝啊！
記得算無限大平板時，把板的四邊設置成periodic，前后設置成open，當時算得結果也是正確的啊。
最近換成cst2010后，將板的四邊設置成open，前后設置成open或者OA時就老是提示“when exciting with a plane wave the material at the open boundaries has to be homogeneous”，四邊改成periodic后就沒問題。用的是EMI模板，2009和2010的模板設置不一樣，難道是模板設置的問題嗎?
