CST MWS瞬態求解器中source type中excitation list的設置問題
請教大俠：瞬態求解器中source type 中excitation list的設置問題

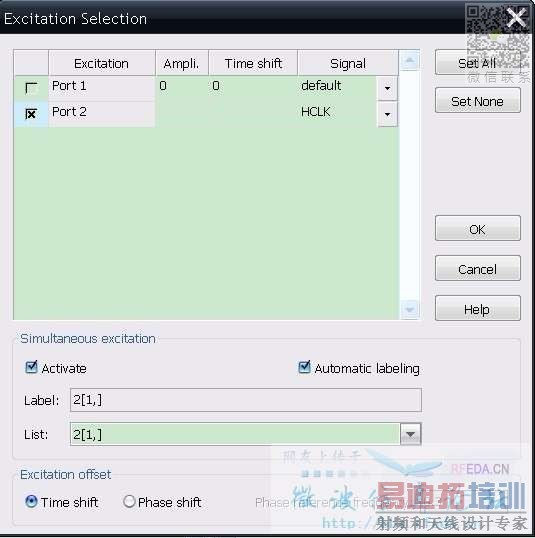

激勵列表中的打叉設置，和下面的并發激勵中的activate 什么設置有什么關聯?
這又和 而圖中的激勵信號設置成默認參考激勵有什么設置上的關聯和影響?

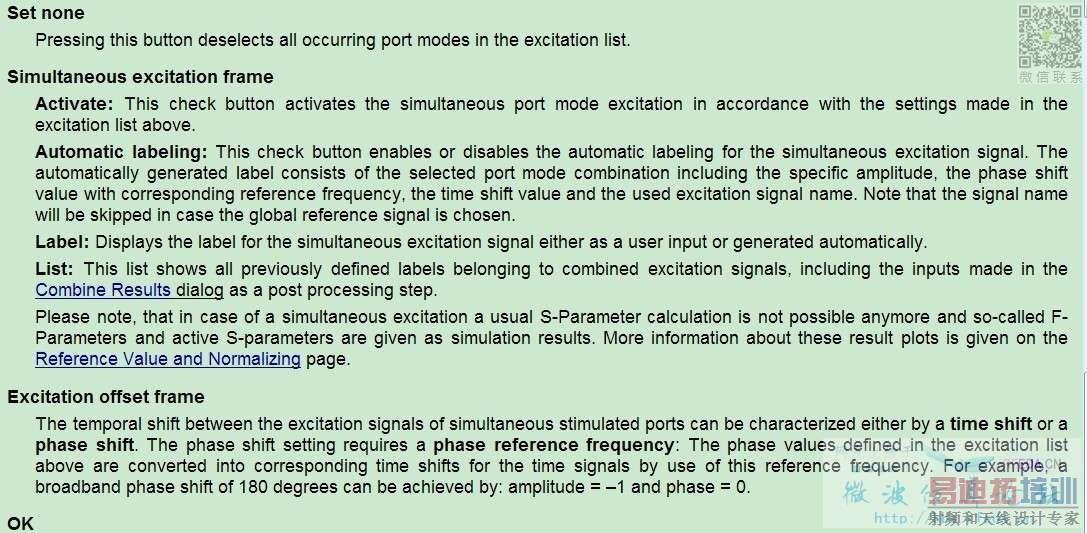

圖三是excitation list 的help文件。我不太明白當中所說的并發激勵的意思。謝謝大俠！
圖1中激勵信號源HCLK是自定義的激勵。

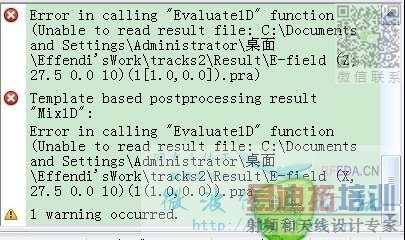

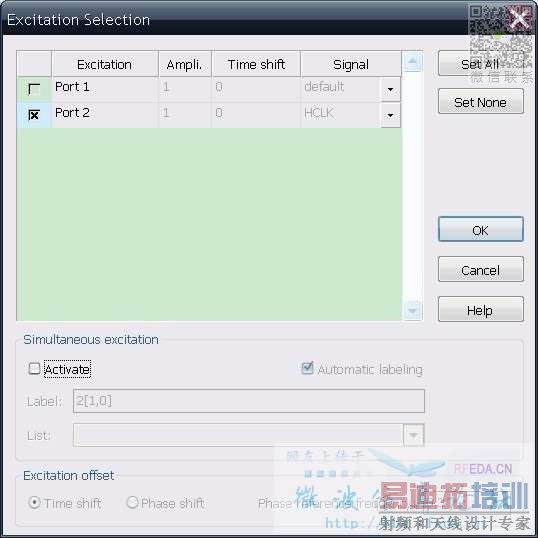

我現在將并發激勵去掉了（一圖），但是仿真出現了錯誤（二圖），，請教啊。
active選項是激活所有列表中的模式吧?幫助文件好像是這樣翻譯。
你的是因?yàn)楹筇幚斫Y(jié)果不能進行計算引起的，你前面仿真時做了后處理，再次進行的時候少了某些參數，后處理就不能計算了，所以出錯
那要是上邊的都模式框里都選中了呢?，如圖1port2這樣的（打叉）。跟后邊的active選中，會重復嗎?
上面的一個個端口打叉，表示該端口參與激勵。
下面的active不打叉，表示上面打叉的端口一個一個激勵，仿真打叉的個數次。
下面的active打叉，表示上面打叉的端口一起激勵，仿真一次。
你出的“錯”跟端口設置沒關系，都是后處理的問題，重新設置一下后處理的內容就行了。
好的理解，謝謝‘
謝謝，，非常感謝，受益匪淺

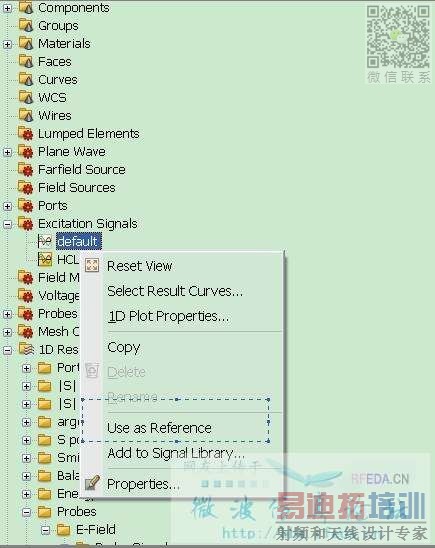

請教，default 激勵(reference signal) 是一定要加的嗎?
沒有激勵怎么仿真呢?
