畢設CST MWS 2010仿真電磁屏蔽的問題

金屬管子一端連接2450MHZ的微波加熱室 另一端開口與外界連通 要求設計屏蔽抑制微波泄漏 指標是開口處微波能量不超過5 mW / cm2 。
是用時域還是頻域分析?如何觀測開口微波能量?望高手們描述下過程，馬上就要交結果了。
PS:之前問過類似問題，感覺沒把情景說清楚，故現在集中問題重新想問個明白，感激不盡！

所有的泄漏都是由于這一端的開口造成的嗎?還是有其他途徑?

一端是開口 另一端連接加熱室（也就是泄漏源）
只有開口一端有泄漏

從便于理解的角度上來說，用頻域吧。
關鍵是加熱室的頻譜特性你是否能夠得到?不然只能用歸一化的一個端口作為激勵源進行激勵，看另一端的泄漏情況。
不過這個模型來看，泄漏肯定很厲害吧。

“用歸一化的一個端口作為激勵源進行激勵”
這個如何進行?

我只提供建議，但未必正確。僅供參考。
將那個封閉面的內面設置Port即可。用頻域求解。頻點選擇2450MHz。
但我覺得只能是所有的都泄漏出來了，除非你的這些小柱子起到了頻率選擇功效，使得2450MHz的電磁波出不來。

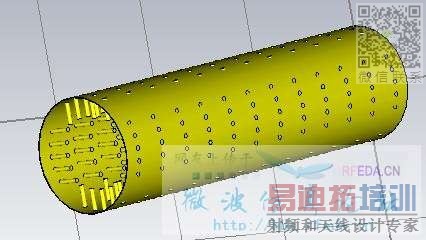

這些小柱子就是模仿微波加熱設備里的抑制器里的群島結構的，應該有抑制微波泄漏作用

哦，那就對你的結果拭目以待了，呵呵。

對了 還有個問題 加熱用的電磁波全部都由port面輸入
這個如何實現?

這個我很難用言語形容出來。就是設置Port端口。
看看Help試試?
