在波導端口放置PEC的作用是什么？

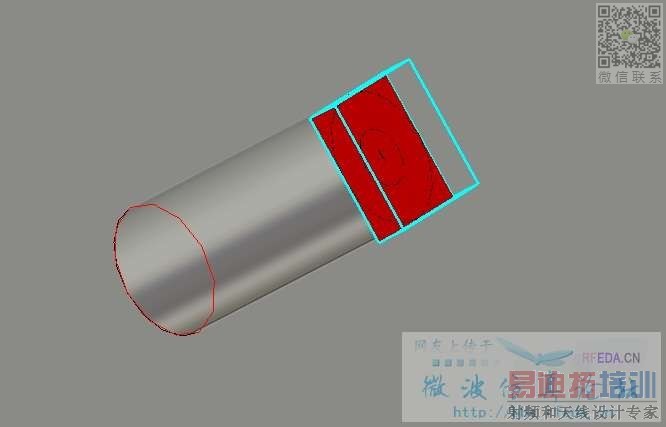

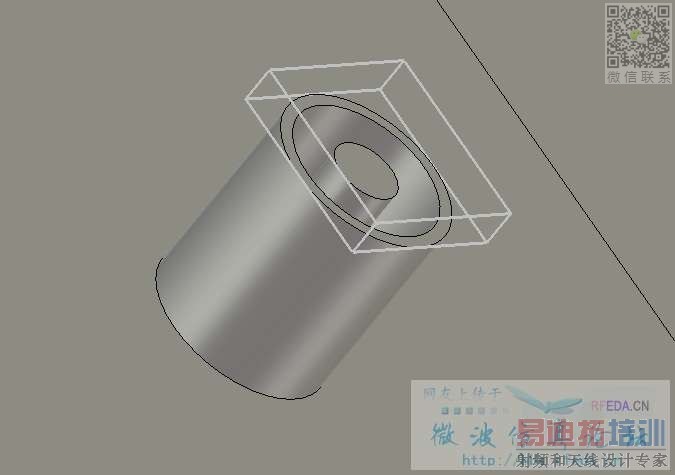

最近試用了一下Antenna Magus，的確是很好用。但是發現它在建模時，在同軸饋線的端口處都會加一個PEC方塊，有人知道這樣做的用意么?
另外同軸饋線如果特征阻抗做成50ohm，用波導端口和用離散端口有什么區別么?謝謝

離散端口：電壓源或電流源激勵
波導端口：場激勵
加金屬塊貌似頻域算法經常這樣做，具體為什么就不清楚了。不過我知道的是，可以刪掉！

我想知道Antenna Magus是HFSS里的么?

看起來和ANSOFT有關系呢

時域算法也有的，時域算法里面指定波端口的方向和頻域算法加pec道理是一樣的，都是指定能量傳輸方向，和波端口定義有關

端口不是會指定發射能量的方向的么，所以這個是可有可無的咯?

是的，我一般都不會畫這個

不是，Antenna Magus是一款單獨的軟件，論壇里面有介紹的，現在是CST China在代理。
這軟件就是一個天線庫，想要什么樣的天線，選好之后輸入天線的參數，比如頻率啊，極化啊之類的，就可以直接導出.cst文件，設置什么的都已經設好，直接點開始就可以進行仿真了

學習了

哦。了解了
