兩個端口同時激勵遇到的問題
來源：edatop
更新時間：2024-08-31
閱讀：

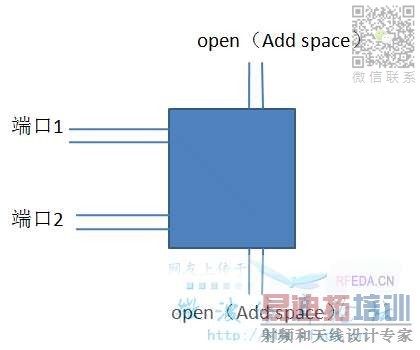

一個網絡有四個開口，把其中兩個開口設置成波端口1和2，端口1和2對稱，兩個端口同時激勵；另外兩個開口也對稱并設置成open（add space）邊界條件。網絡是耗能材料。如圖
現在希望從端口1和2饋入的能量盡量不要反射（-20db左右吧），盡可能多的在網絡中消耗。請問在兩個端口同時激勵的情況下達到目標，是否有S1,1+2。或者只考慮S11. 還有在后處理模板中添加S11db,另外在計算時，還會報錯Template bassed postprocessing result"S11db";Error in calling"Evsluate1D"function(S Parameter datafile not available)
可以看看你的端口port Signals是不是有兩個? 你的結構比較對稱，CST在這種情況下很可能會默認結構對稱，實際只激勵一個端口，然后另外一個推算出來。 如果是這樣，需要在設置里把一個對稱的選項勾掉。
謝謝，我試試。
可以在時域仿真的時候懸著2個端口就行了
您好，請問 “ 懸著2個端口 ” 是什么意思呢?
您好，請問 “ 懸著2個端口 ” 是什么意思呢?
