目前做一個時域仿真，問題是我想用單發天線（不加接收天線），來看一個空間內固定位置點的能量情況，請問怎么看?用探針的話只能看到該點的場強啊，我要是在不加接收天線的情況下（為了不考慮天線間耦合，純是研究傳播規律的話）怎么查看該點的信號能量?
設置field monitor - energy然后通過后處理查看。
小編，但是那樣的話也看不到空間上想看的點的能量啊，不能定位啊，2D－plane下的選項是灰色的，不能選啊，只是能看到天線本身的能量密度啊
剛才打開CST看了一下似乎應該是Power Flow，我印象中有個Energy，但是“印象”不對，sorry～
Powerflow: This monitor stores the Poynting vector of the electromagnetic field. The monitor represents the maximum value (peak value) of the power flow at every spatial point, encountered within one period of time. Therefore, this type of monitor is time independent.

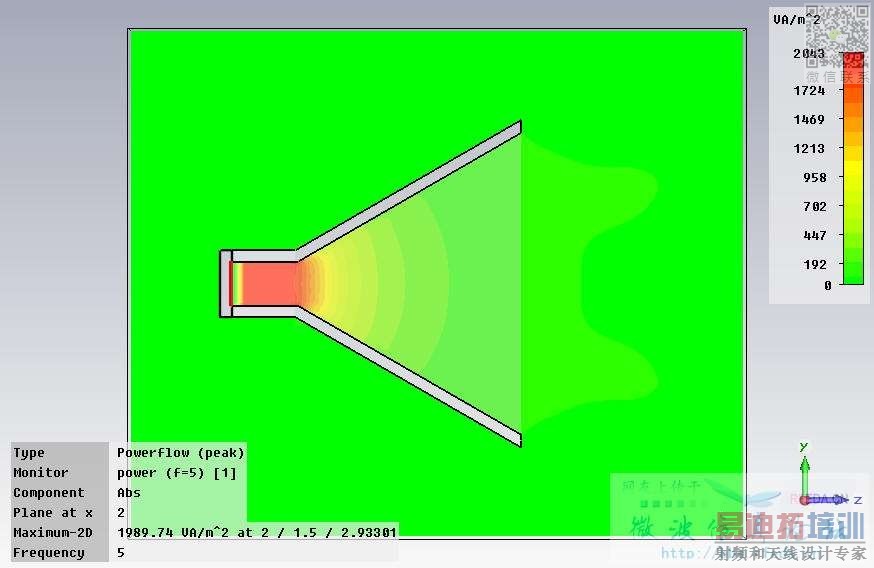

仿真完畢，看Power Flow的abs，可以3D plane on 2D Plane

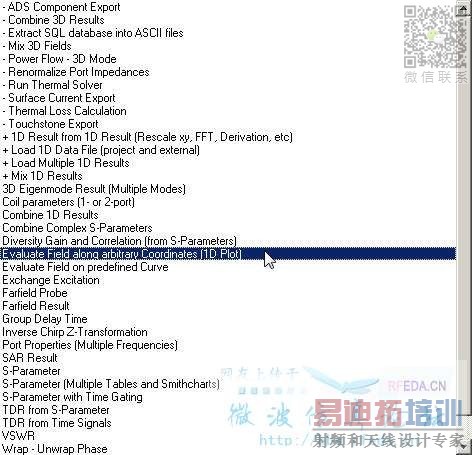

然后打開后處理，找到1D-Result中的下面這個

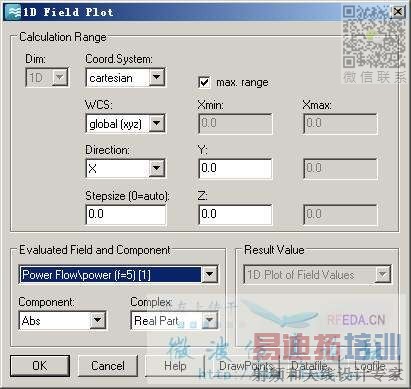

打開后，輸入?yún)?shù)即可，這是一條線上的

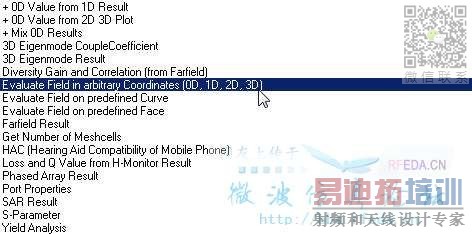

也可以在0D result里找這個
打開后輸入?yún)?shù)，這是一個點
這樣理應是可以的，不行的話，再討論～
十分感謝小編，我先看看，有問題再請教！
