求助CST仿真混合模HE11模的設置問題？

---

請各位大俠幫我解答一個問題：

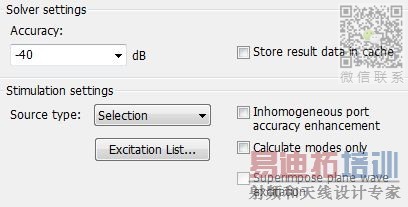

模型：皺紋圓波導（就是在光滑圓波導內壁開有周期性槽紋）支持混合模HE11傳輸，我想看HE11模傳輸時皺紋圓波導的S11和S21參數，在CST中沒辦法直接加載HE11模激勵，但HE11可分解成TE11和TM11的混合模，具體為：100%HE11=85%TE11+15%TM11，所以我準備用excitation list來設置TE11和TM11的混合模，TE11和TM11在端口模式序列中分別是第1個和第7個。

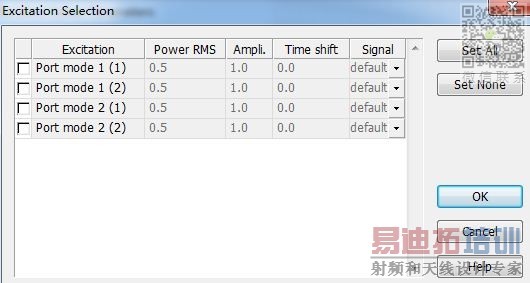

具體設置如下：

第一問題：TE11和TM11的Ampl.設置成多少是正確的?我現在設置成開根號，srqt(0.85)=0.921,srqt(0.15)=0.387，不知道這樣是否正確?
仿真得到S參數列表如下：

在得到的S參數列表中還是把TE11（7）和TM11(1)分開計算S參數，但我想得到HE11模激勵下的S11和S21參數，即85%TE11+15%TM11混合模的激勵下總的S參數。請問我怎么設置才能得到?
萬分謝謝！

100%HE11=85%TE11+15%TM11
這個是指模式的功率還是模式中電場的幅值?

你好，這是功率分布！

小編您好，請問您是如何同時加載兩個模式的?如何進入您圖片中的界面設置的?謝謝！

問小編一下：
1、100%HE11=85%TE11+15%TM11這個比例固定嗎?如果固定，仿真后傳輸過去的的可能會存在模式互轉，這樣比例就發生變化了。
2、廣義S參數都是基于簡正模的，混合模S參數直接無法獲取，需要自己處理吧

就是這樣設置的，你試試就知道了！

多謝小編分享了

感謝小編分享。
