關于CST MWS微波輸出功率問題

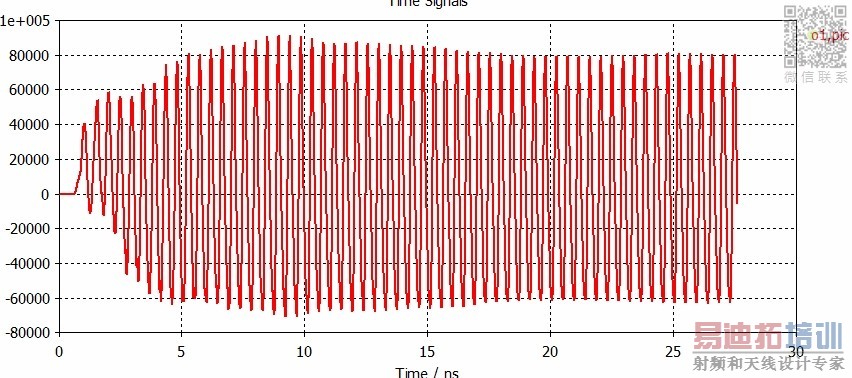

在輸出波導末端，可以通過微波輸出端口的幅值得到輸出功率，輸出功率為幅值的平方除以2，然而，如果幅值的上下沿不相等的話該怎么算呢，如下圖所示，
這種情況是80000**2/2，還是60000**2/2呢?求大神指點
分交流功率和直流功率?
直流功率有10000^2，交流功率70000^2/2
我瞎說的?？瓤?，還是明白人來說吧
我要看的是交流功率，交流功率的話應該是上下沿之差除以2的平方再除以2吧。哦哦，應該是這個。
還有沒有大神，來給出一個權威答案的
你這信號穩定的時候 上下不對稱啊！不過沒關系 這是正?，F(xiàn)象，
原因出自快于電子，走在電子前面的電磁波在輸出端口上所感應起來歸一化行波電壓所致，但是這個直流offset沒有問題，交流分量是對稱的，也不影響最后FFT的非DC部分，換句話說，就是多了一個直流分量罷了。你這是什么管子 上下峰值偏移這么大！
所以你的輸出功率為70000^2/2 你這是什么管子呢
你這信號穩定的時候 上下不對稱??！不過沒關系 這是正常現象，
原因出自快于電子，走在電子前面的電磁波在輸出端口上所感應起來歸一化行波電壓所致，但是這個直流offset沒有問題，交流分量是對稱的，也不影響最后FFT的非DC部分，換句話說，就是多了一個直流分量罷了。你這是什么管子 上下峰值偏移這么大！
所以你的輸出功率為（80000-60000)^2/2 你這是什么管子呢 THZ的吧?
2.2GHz的吧，那時間單位看著像ns。
不過你的那個說法不懂。
對，頻率2.2GHZ
不是THZ的哦，速調管。這個上下峰值偏移算正常嗎?按說不應該有直流的啊
大神瞄一眼，就知道頻率，佩服啊
不需要考慮阻抗嗎?
不用考慮，根據hefang大神的說法，這個數值是經過阻抗歸一化過后的值，平方除2就是功率。
沒算過，不懂。
我才注意到hefang大神的簽名，真。大神
我都不記得我說過這個了……-_-
我在其他帖子上看到你說的，哈哈
