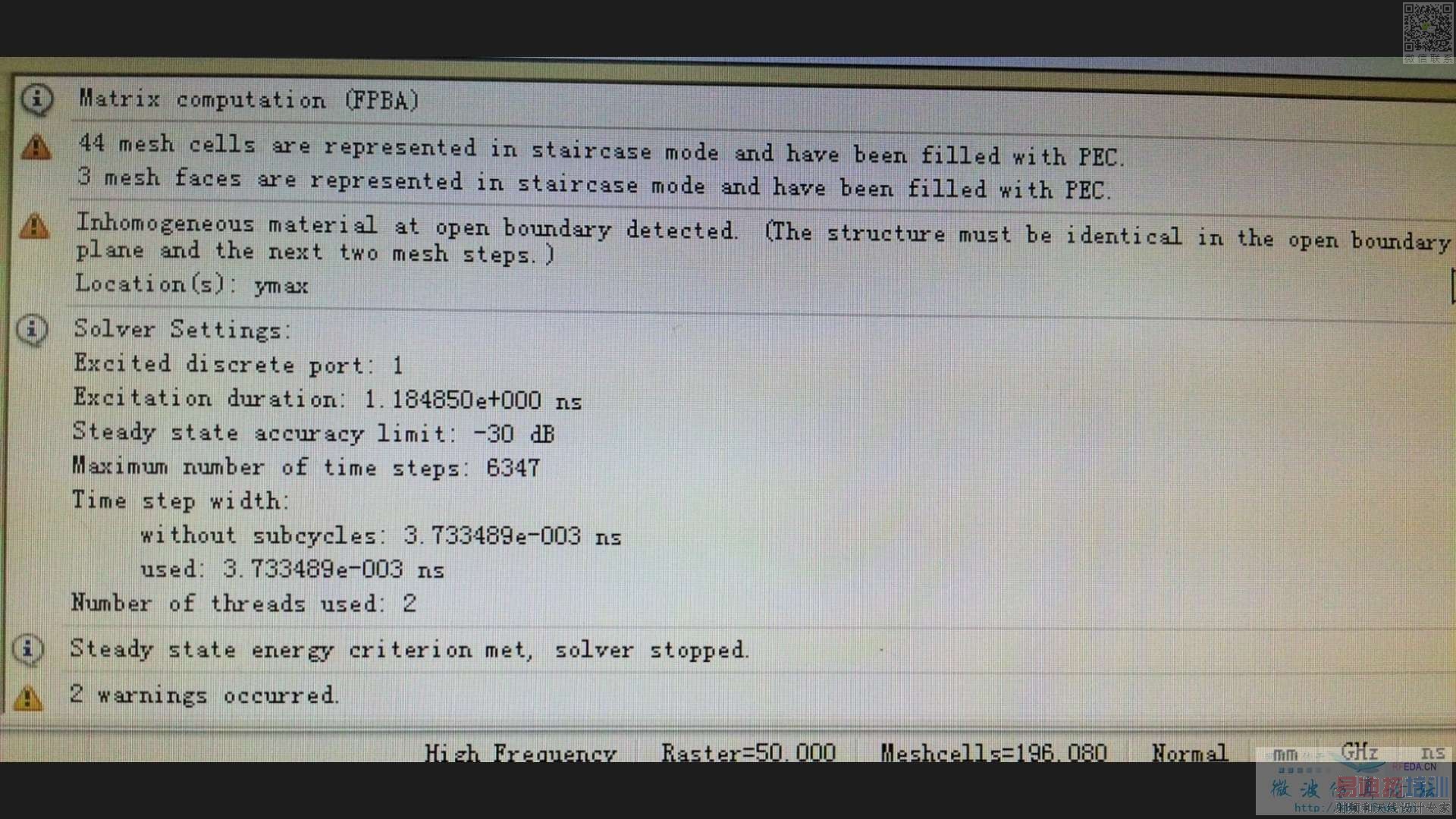

利用CST MWS 對拋物面天線進行仿真，饋源是一個偶極子，反射面口徑為1m，頻率2GHz，因為直接計算的數據量太大，所以采用farfield模塊，就是把單獨計算的偶極子場數據導入到只有反射面模型的CST文件中進行計算，之前計算一直沒有問題，但是現在要仿真一個偏饋反射面天線，就是在把原有反射面截取一部分以減少饋源遮擋的影響，但是當截取某部分反射面時就出現了如下警告：imhomogeneous material at open boundary detected(The structure must be identical in the open boundary locatiom(s):ymax)。從結構圖上看就是設置場求解器時，CST會默認畫一個立方體框，就是在該框范圍內就算輻射場數據。設置時沒有問題，但是進行時域計算時，該框就變小了，這樣，截取的反射面一部分就在框框之外了，所以才會出現如此警告，我就是想知道這種情況為什么會出現呢?這樣計算的遠場數據還可信嗎?
覺得有點亂，上傳cst文件吧，是不是設置了對稱面?
、額，好吧沒有設置對稱面，就是仿真時，我的模型超出了那個farfield monitor設置時產生的一個矩形框，不知道為什么，等會兒上個圖示說明
有物體沒參與仿真?截個圖吧

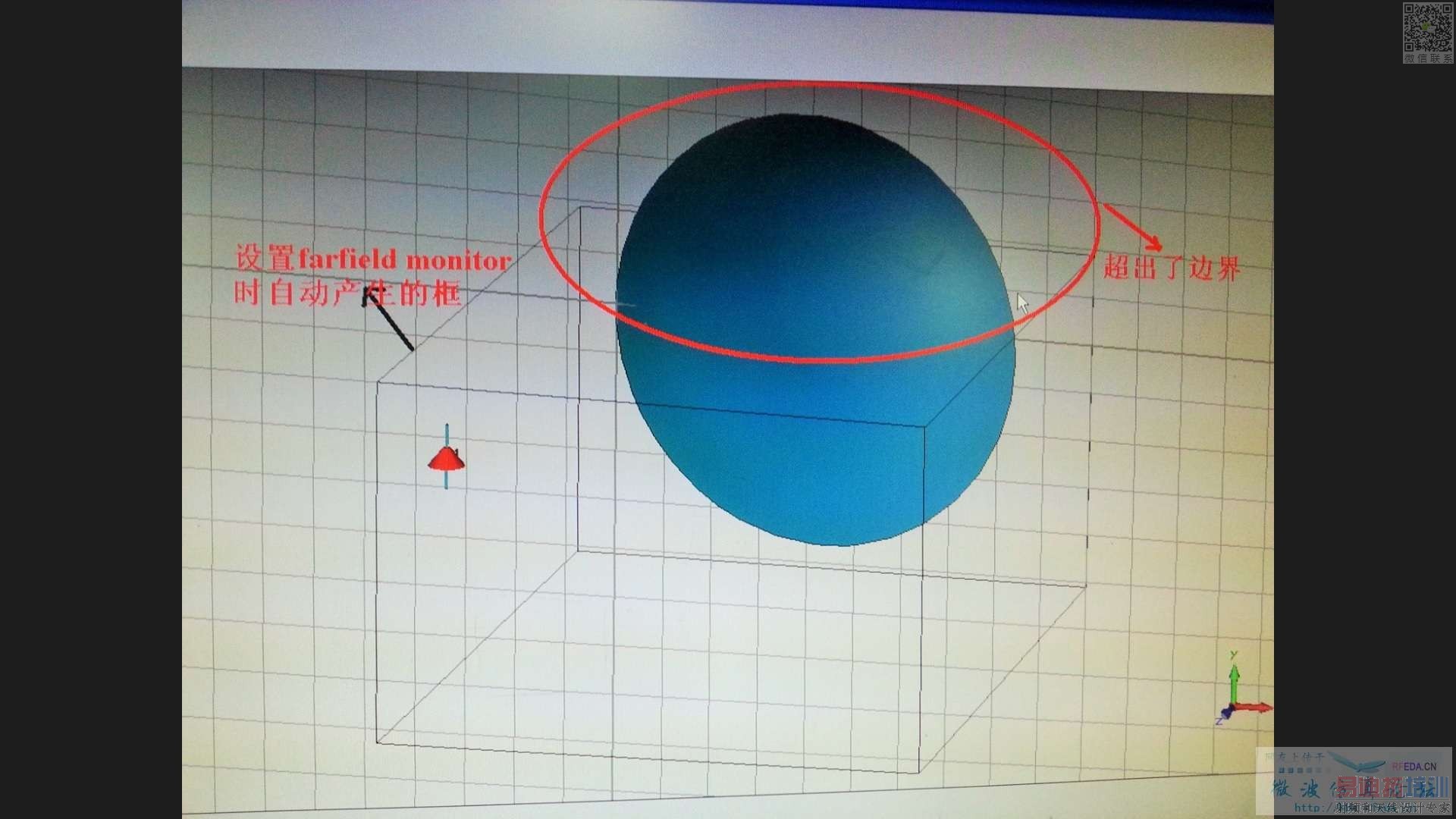

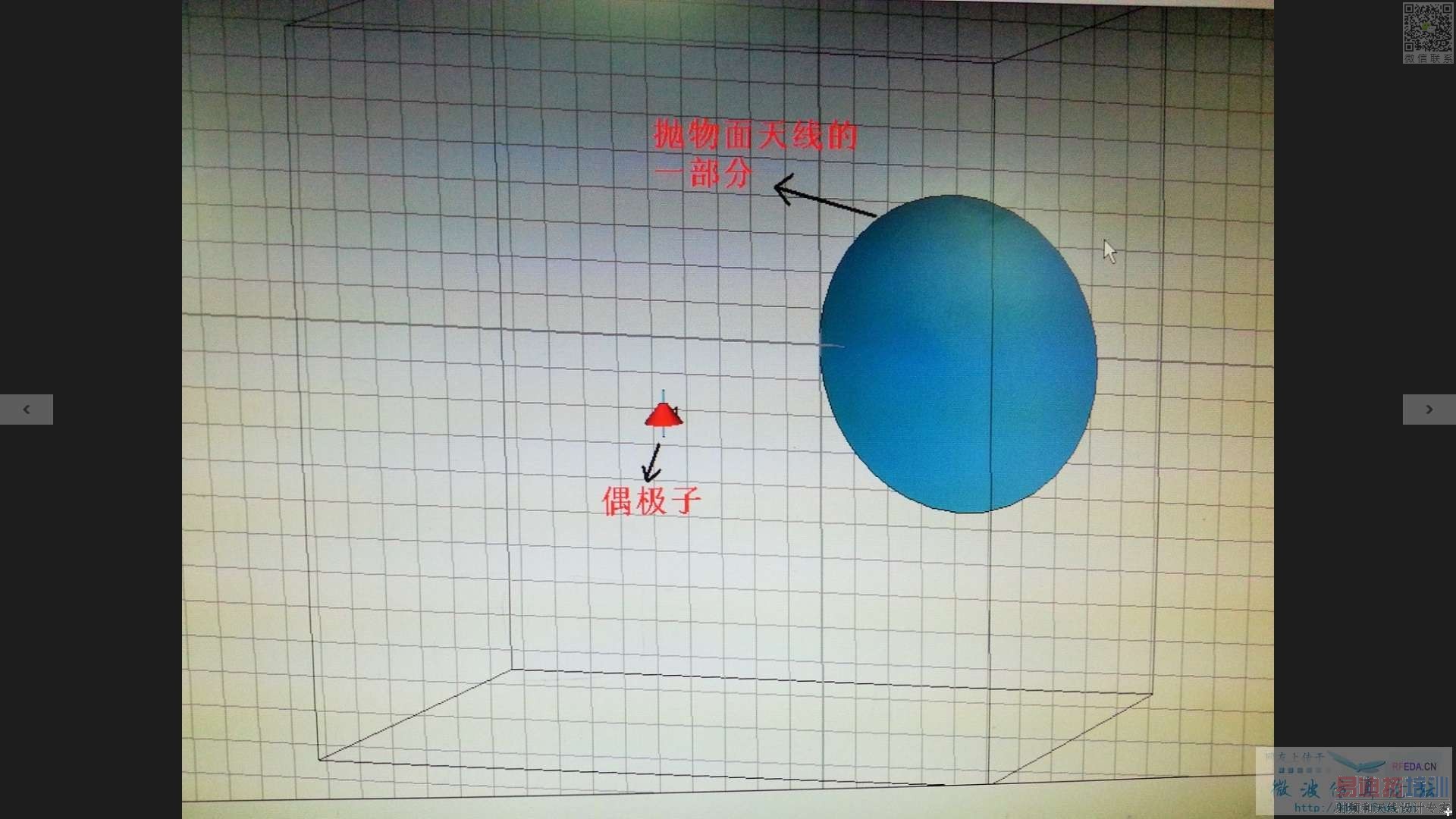

不是 是我畫的反射面有一半在那個farfalle框外面了，如下圖 所示
4樓有相應的截圖求大神幫助！
懷疑是設置問題啊，你不能上傳cst文件么
我的文件在內網，要走外發流程，得周一了那請問這個會是神馬設置問題呢?頻率?我的中心頻率是2GHZ，范圍取得是0-3GHz，會有神馬問題呀?不是那個框框都是默認比畫的結構大嗎?
