疑問CST MWS中做PCB輻射仿真
各位高手，有個仿真疑惑急于求教。要做一塊PCB的EMI輻射仿真，PCB上有8顆相同的驅動芯片（目前沒有IBIS模型），現我將PCB導入到MWS里，將其中一顆芯片的一個輸出引腳端加waveport，并測得管腳輸出電流波形導入到MWS中作為激勵源，由芯片最后一級驅動開關動作引入了同步開關噪聲（SSN) 導致輸出電流波形也存在擾動，現在是希望仿真得到由于同步開關噪聲的存在對于正版PCB來說能夠引起多大的EMI。
問題1：以這樣的思路做輻射仿真，不知道對不對?還是CST必須要求輻射仿真一定要先在PCB studio中得到表面電流文件
問題2：在實際測試中，我用近場磁場探頭得到芯片的近場磁場頻譜，對于近場仿真，在CST中是不是也能建立仿真使結果與近場測試相對應?
問題3：DS中的電容是無法設定初始電壓值嗎?
謝謝！如需我提供模型和波形，隨時上傳。
1、兩種方法均可，不過建議你的情況使用離散端口，而不是波導端口，不過還不是特別清楚你的激勵是什么樣的，最好有圖；
2、可以，在相應位置放置探針即可；
3、不能，但如果你要實現也是可以的，看你要什么樣子的
謝謝你的回答。

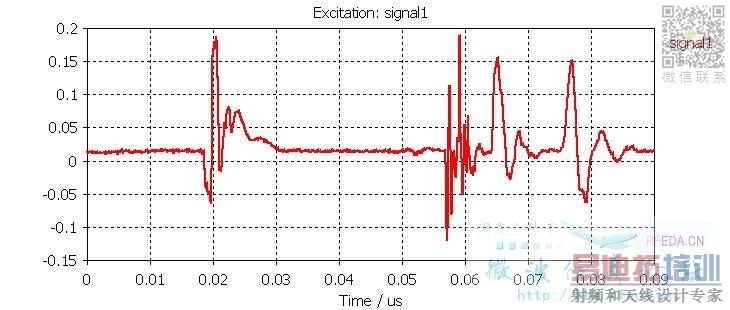

我使用的激勵是測試得到的這個芯片引腳的輸出電流波形，如下圖：
疑問：
1. 使用離散端口可以設置激勵為測試波形嗎?
2. 在這種仿真方式導入PCB過程中，是否一定需要同時導入層疊文件?見CST PCB Import窗口的Stackup, Parts Editor
3. 近場測試圖示如下圖所示，
4. 在DS中搭建原理圖時，電路工作開始時刻電容有初始電壓，應該如何設置?
對于第一個問題，可以把你測得的波形轉換成txt數據形式導入到MWS中作為激勵源。
有個疑問，CST是一定要在DS里得到輻射源作為激勵再把PCB導入MWS進行仿真嗎?我的電路級仿真是在Saber中做的，仿真波形導入CST MWS中做激勵源，然后再導入三維PCB模型，直接進行輻射仿真，請問各位這樣做正確嗎?
應該是可以的，激勵源的波形可以在其他軟件中得到
導入的波形文件和DS得到的波形分別作為激勵源，模型和其他條件相同，仿真結果偏差不大吧?有沒有高手做過這個比較
謝謝
