CST MWS瓦倫丁天線的建模問題求助
來源：edatop
更新時間：2024-08-29
閱讀：

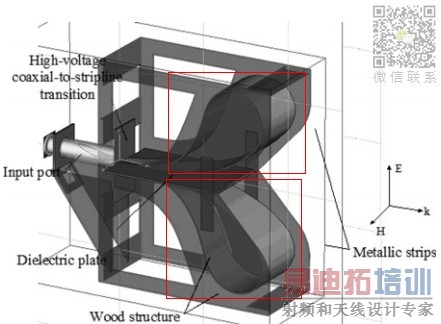

要仿這樣一個瓦倫丁天線，圖中天線輻射部分的兩片大葉子應該怎么建模啊我用紅線勾出來了，cst里面只有一個畫曲線的工具，可我也想不出來怎么建這種曲線結構
先畫上側面的曲線，然后拉伸就出來了，如果畫不太好的話，就用proE唄，個人感覺proE比較好畫圖，畫完導入就好了。
只要知道側面邊緣的解析曲線方程就能畫，我想在PROE里還是要知道這個曲線方程的吧。
