HFSS CST轉換為Protel進行加工PCB板過程

來源：edatop 更新時間：2024-08-29 閱讀：

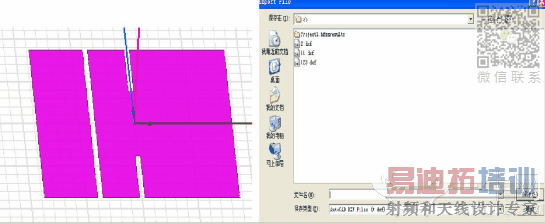

1、 HFSS 模型的建立保存（CST 導出的 DXF 步驟類似）由于dxf 文件是2 維模型，所需加工模型需位于XOY 平面上，而且去除基板空氣盒等，在此還有一個缺陷，不能在模型內部有封閉的縫隙導出為.dxf 文件

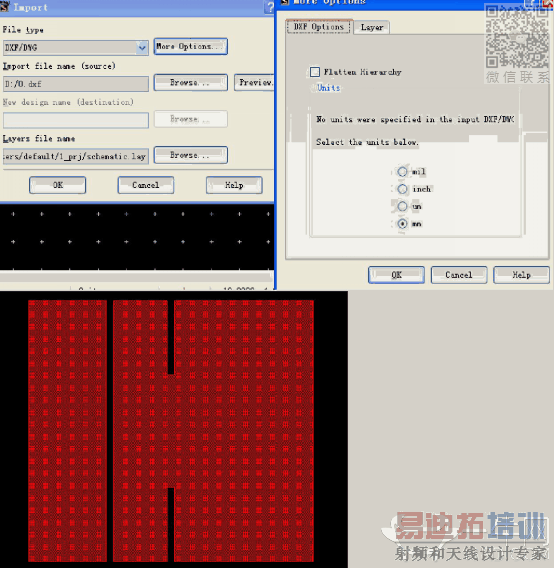

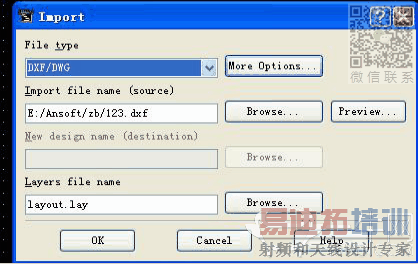

2、 dxf文件導入ADS軟件新建一個工程或是打開已有的工程，打開Layout 文件，點擊import，設置如下圖：這里layers file name 必須選擇一個存在的.lay 文件，可以從example 文件夾里隨便復制一個這時，可以選擇more options 選項，查看并修改單位，這里導入的.dxf 文件不能在中文路徑下，preview 選項可以預覽導入的圖形

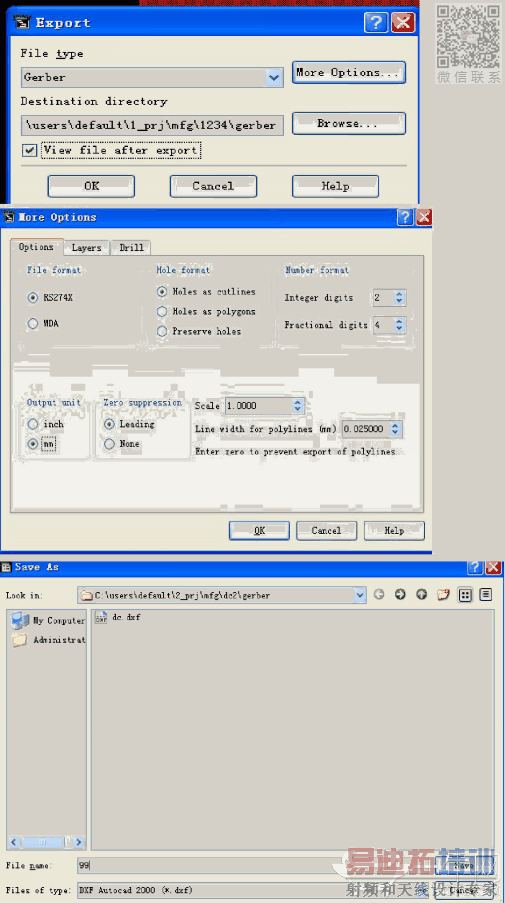

3、 ADS里導出 gerber文件 1、在ADS2009的 layout窗口中，設置原點，Edit-Modify-Set Origin，將原點設置在版圖左下方。 2、將版圖Export成Gerber文件，路徑不變，保存在$工程文件$/mfg/$設計文件名$/gerber下，同時選中view file after export。點擊OK。3、在彈出窗口Pre-production Editor中，選擇File-Save as，輸入你想要保存的文件名，選擇 DXF AutoCAD2000格式。點擊 Save，彈出窗口 Options，

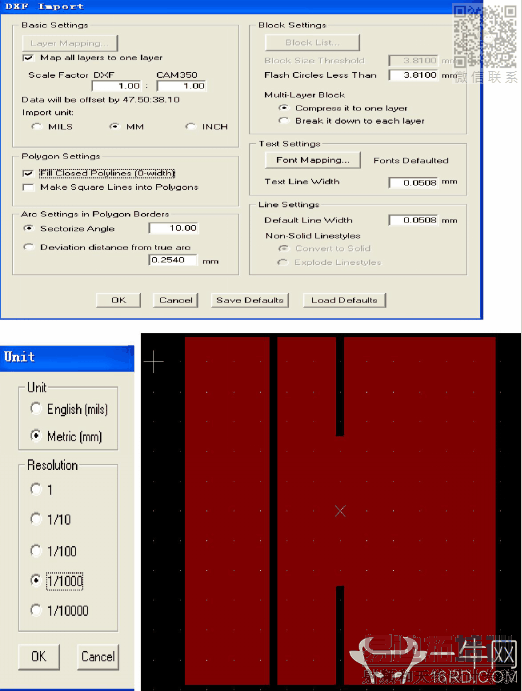

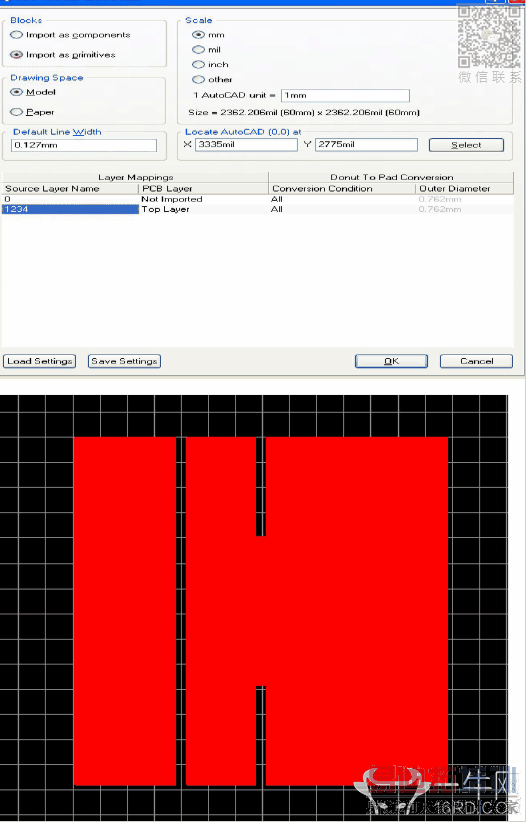

4、 Cam350 打開 dxf 打開Cam350，選擇File-Import-DXF。將剛才生成的DXF 文件導入，注意要選中Polygon Setting下面的 Fill Closed Polylines將覆銅生成。點擊 OK。file:///C:\Users\Administrator\AppData\Roaming\Tencent\QQ\Temp\C653D2C1EAB3437D8043209E825D0D13.png在菜單欄設置里選擇unit 修改單位在Cam350 下，Export-DXF
