CST MWS關于激勵耦合的一個問題

新手初學CST，準備建模一個用耦合環激勵圓柱諧振腔的模型。按照書上所說，從同軸線的軸線棒延伸到圓柱腔內，并且彎成小環且小環的端點與諧振腔的內腔壁接合。
想請教一下各位大俠們，這樣的模型該怎么在CST中描繪呢?用那些給定的柱形，環形貌似不好拼接，希望能告訴一下用什么工具來建立能夠?qū)崿F(xiàn)我的模型主要是彎成小環且小環的端點與諧振腔的內腔壁接合這一部分不知道怎么去實現。求助給予一些思路指點非常感謝！

可以用面延曲線掃描。

能說的詳細點不呢，非常感謝啦····這幾天用了好幾種方法都不能做出那種模型····我用的探針深入腔內再rotate·····結果不能實現接合···感謝····

用小環的端面延小環的中心線掃描，這里要知道小環中心曲線方程，用Curves->Analytical curve 編輯。

1. 不能實現接合是什么意思? 能否把你rotate的圖形給我們展示下?這么直觀的圖形實在很難想象出rotate怎么會實現不了。
2. 你都用了好幾種方法，能拿出來展示嗎?繪圖不在乎你用哪種方法，只要能實現就行。你只要靜心的弄清楚一種方法就可以完成你的任務了
3.你的小環到底是圓形的還是解析的曲線?圓形的rotate，曲線用樓上所說

非常感謝前輩耐心回復

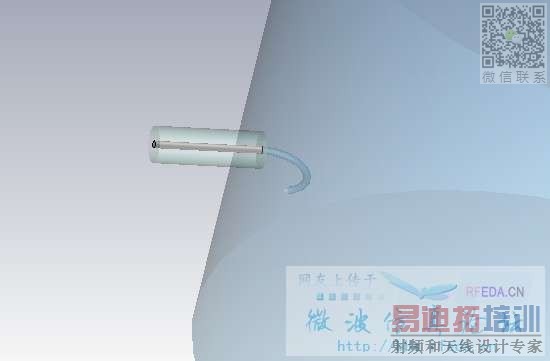

我的意思是這個腔是圓柱的，探針彎過去以后，怎么確定和腔壁相接了呢?發現級別不夠不能添加圖片回復就發在下面了···
最后還想請教一下····關于如何設計這個耦合環大小激發出想要的模式，這樣相關的參考書有哪些呢（想激勵出TE0111模式），······微波工程書上面都是很簡單的介紹了一下，多謝指導

額。這么名字太暴露了。
Q1：
1）直觀法：在CST的菜單欄View中選擇Cut Plane，可以看切面這樣你就可以看是否相接了。
2）數學法：每一個操作都是數學運算可以算出每一點的精確坐標，可以確定是否相接
3）定性法：若饋電探針垂直于圓柱，且垂直探針的平面恰好與內壁相切，則180度rotate之后的平面必然也與內壁相切，該平面切線以外的部分包含圓柱壁內，因而是完全相接的。
Q2：
這種細節最好根據關鍵詞查文獻
1）中國知網（英文差的不行，過時的技術，國內研究現狀）
2）Web of knowledge（Best Choice）
可能會搜出很多來，選與自己最相關的一兩篇仔細讀就好了，這種不算新技術，應該有文章提供完全解決方案的。
學校圖書館的電子資源很好很強大的，利用好了能得到很多你想要的東西。

非常感謝！祝學長工作順利哈····
