CST仿真，如何將單端S參數轉換為差模共模

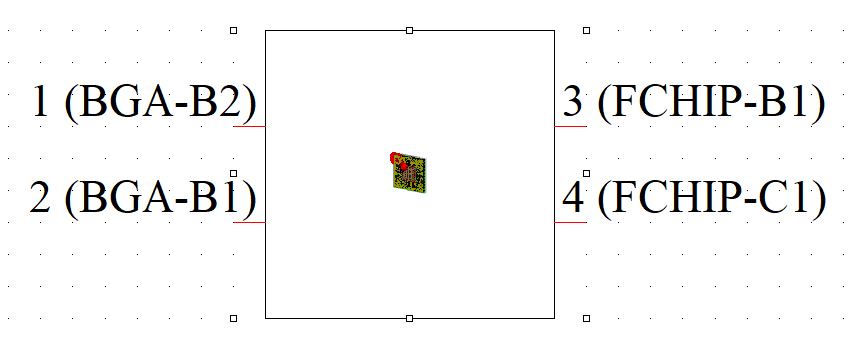

本期介紹如何在CST中得到的單端S參數轉換為差模和共模。這里我們以之前的“芯片封裝S參數提取方法“為例。仿真得到了一對差分線四個單端端口的S參數，如下圖所示：

其中自動設置的4個離散面端口，如下圖所示:

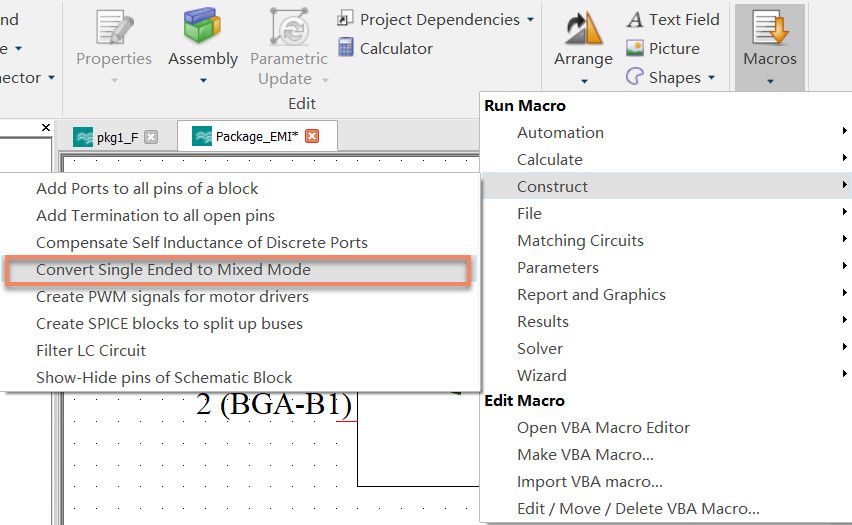

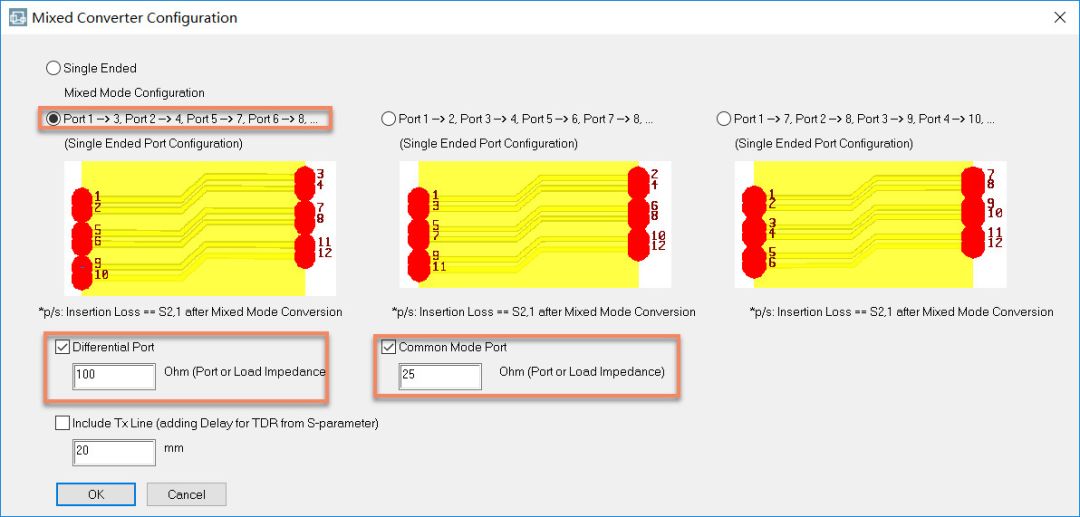

我們點擊Home選項卡下的宏，Macro/Construct/Convert Single Ended to Mixed Mode，如下圖所示：

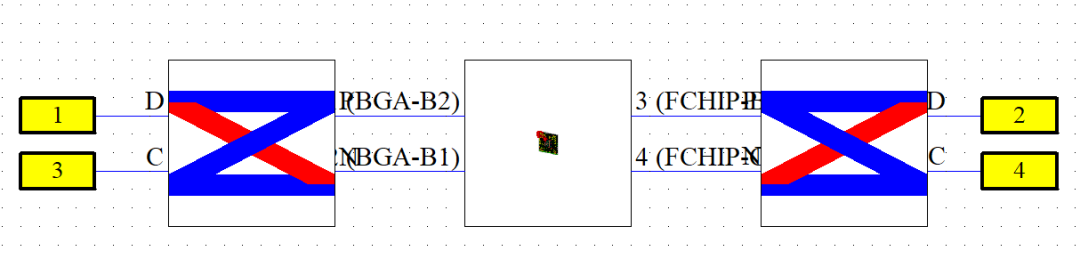

點擊OK，軟件自動將模式器添加在適合的位置轉換，這樣端口1和2是差模端口，端口3和4是共模端口，如下圖所示：

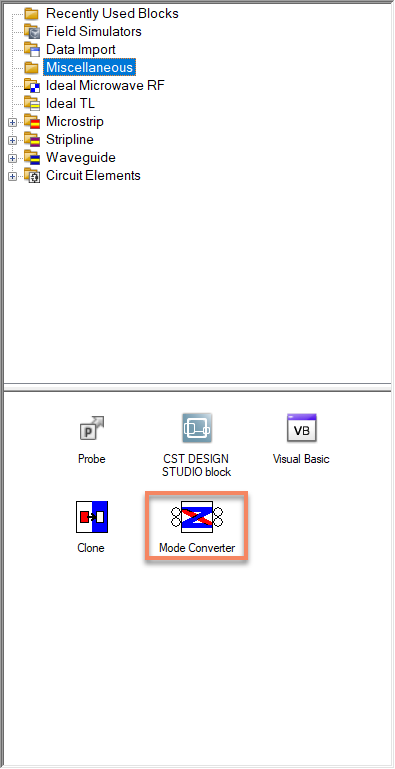

轉換模塊除了用宏命令外，也可以在導航欄內找到，如下圖所示：

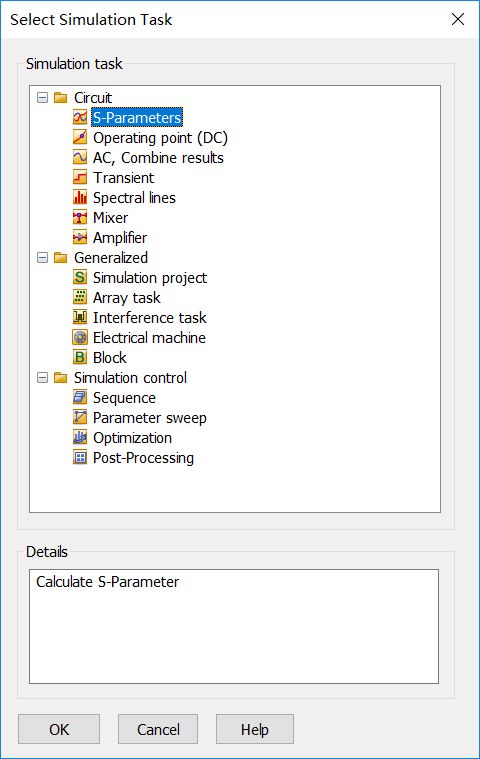

在完整了以上設置后，我們點擊Home選項卡下的task按鈕，創建一個新的S參數仿真任務，如下圖所示：

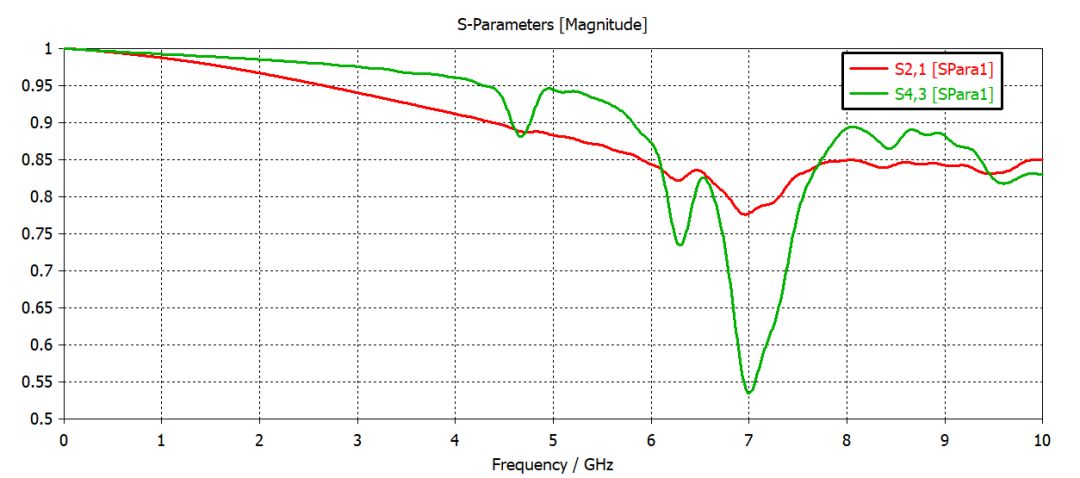

點擊Update啟動仿真，此時得到的新的S參數中，S2,1就是差模傳輸，S4,3是共模傳輸。
