關于CST仿真相位中心的若干疑問

---

之前沒有接觸過CST，但是由于CST可以方便計算天線的相位中心，就看相關教程學習了幾天，對于一些問題不是很明白，想在論壇請教一下各位老師。

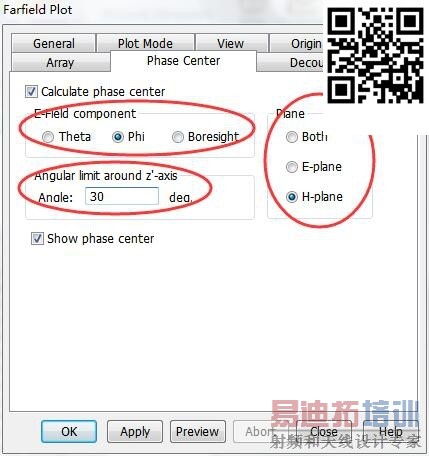

步驟不復雜，我計算的是DRA，采用的是時域求解器，激勵設置的離散，邊界均為open add space。最大輻射方向就是Z軸，所以不用旋轉坐標軸。之后就是下圖界面，angle選擇半功率角度一半。這里我有兩個問題
Q1：PLANE選擇H面時，E Field component選phi，否則sigma很大，這個結果有意義嗎?為什么會出現這個情況?
Q2：CST里給出的選項，好像只能計算XZ或者YZ的相位中心，那么為什么沒有給出計算XY面相位中心的選項呢?

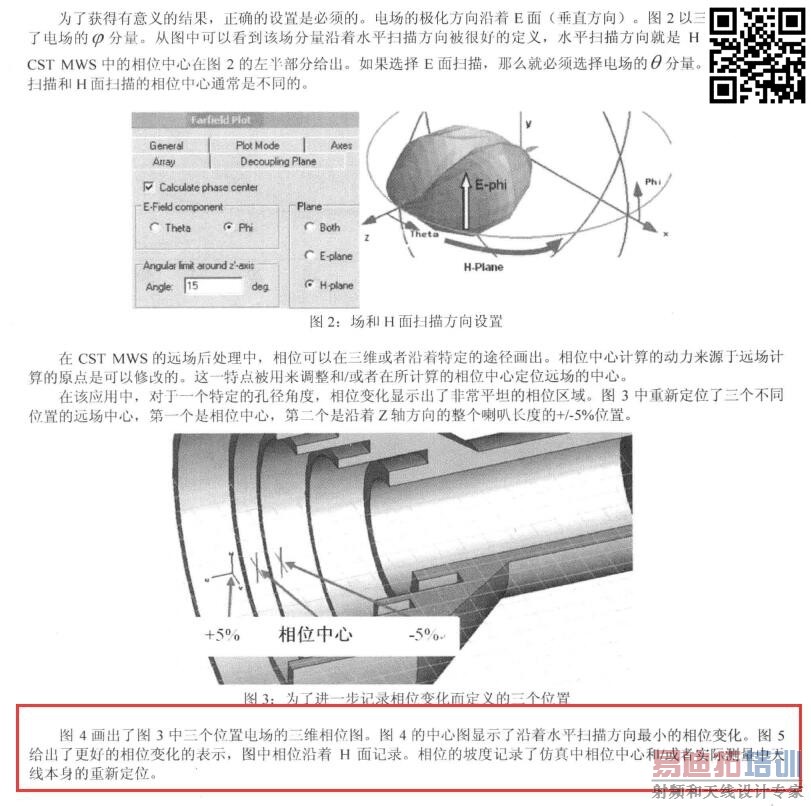

計算完相位中心，在CST問與答里提到了驗證的方法

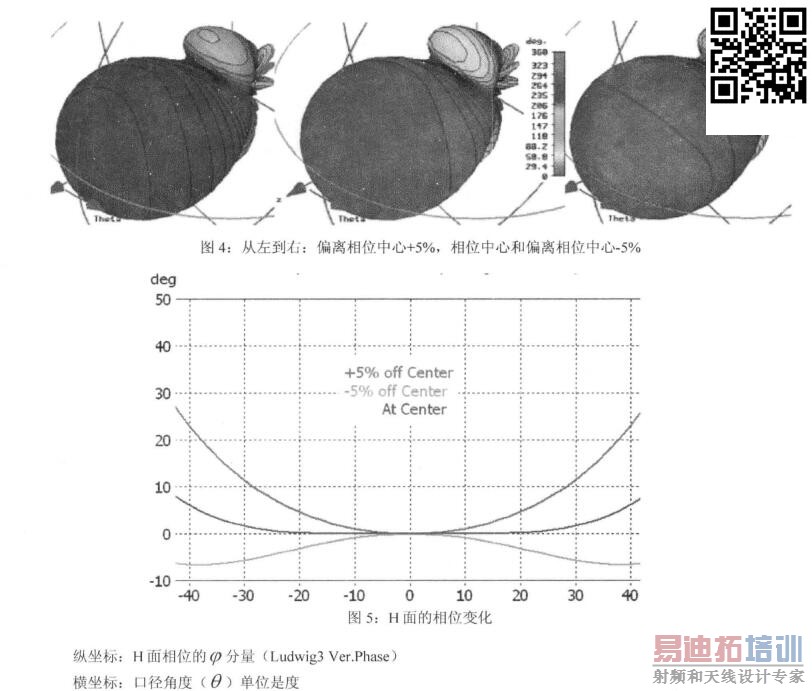

在隨后章節給出了一個波紋喇叭天線的算例，并給出了相位方向圖

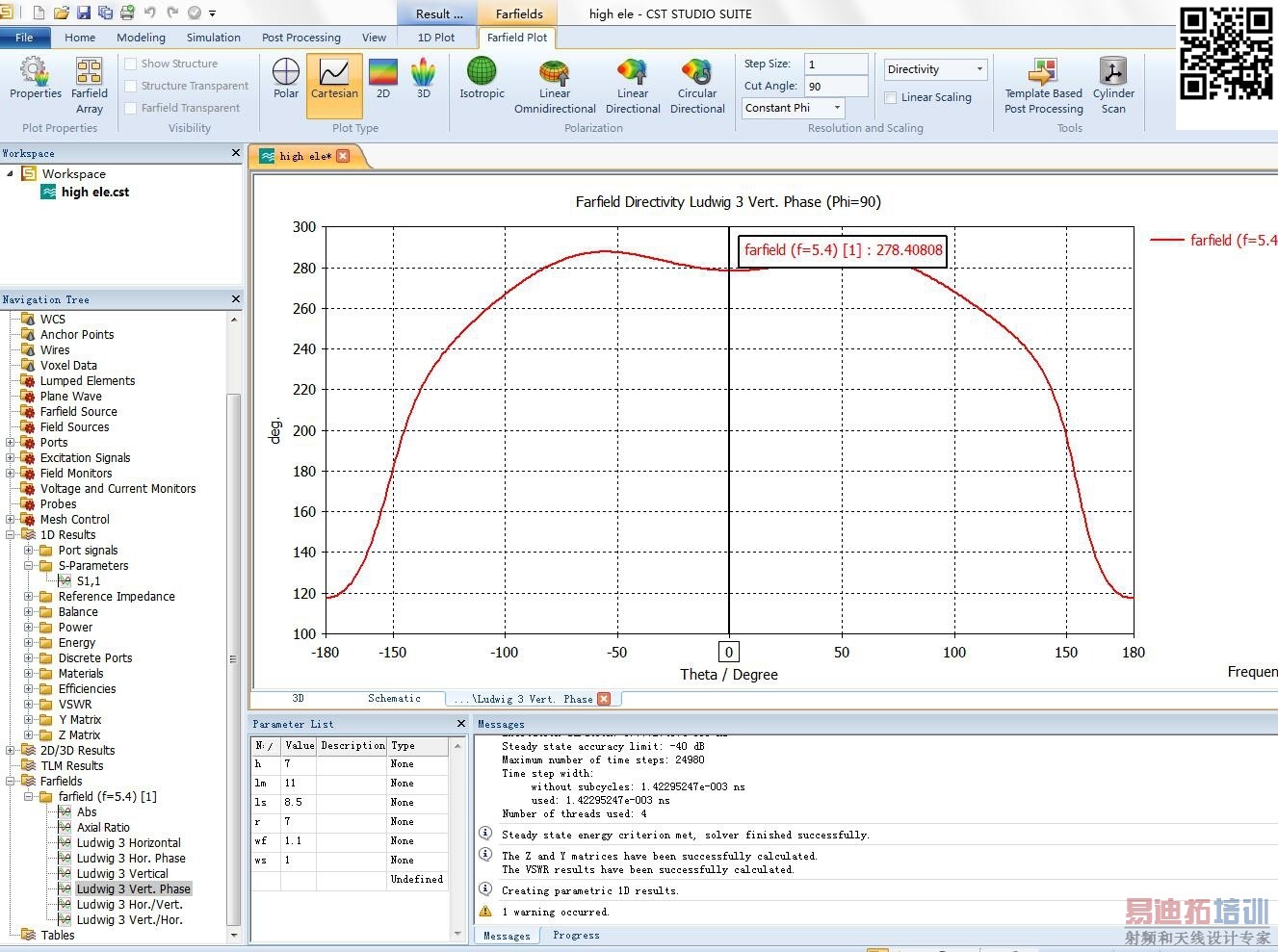

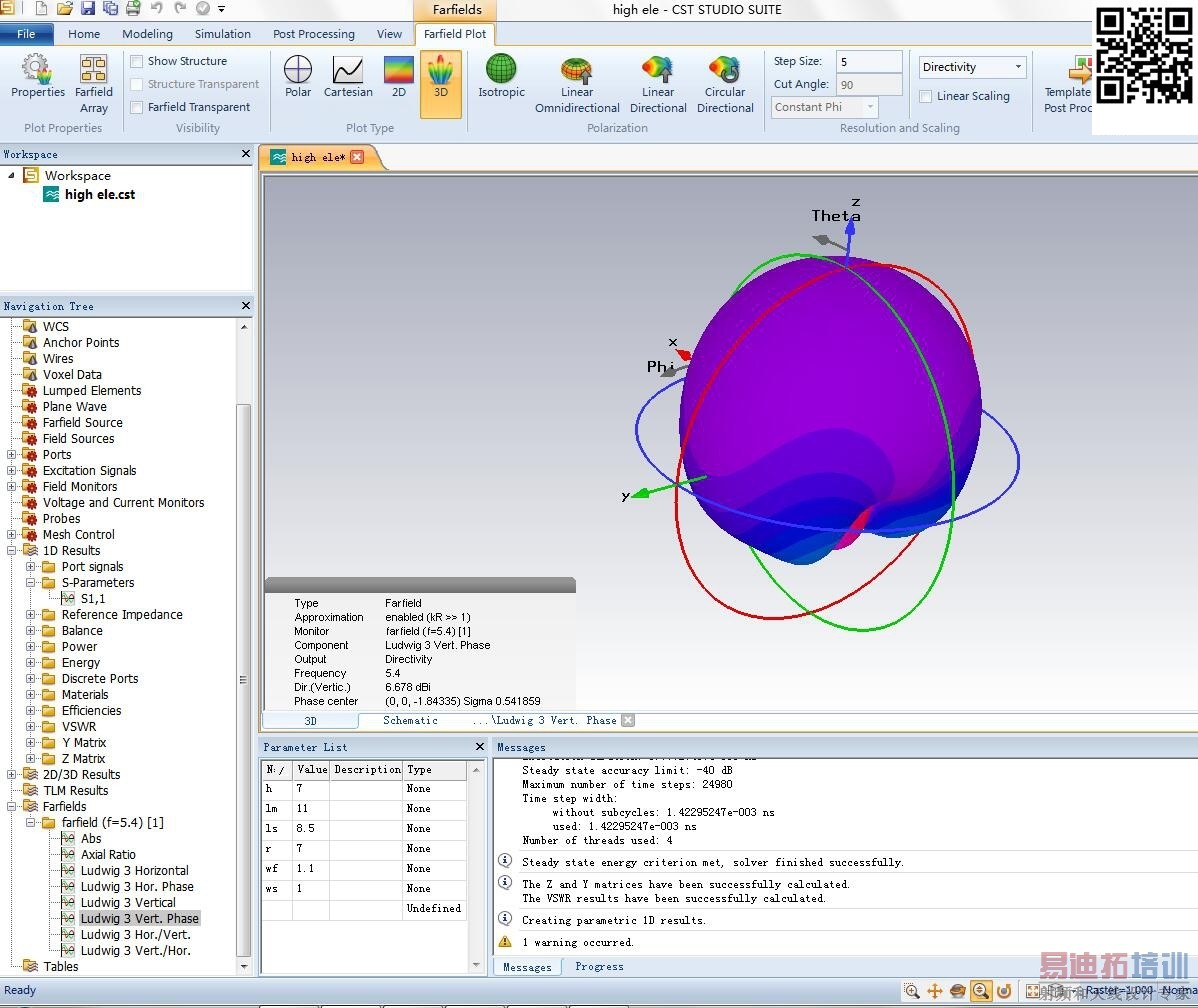

我模仿上述步驟，計算了H面的相位中心，并把它設置為遠場中點，也同樣繪出了相位方向圖（ludwing3 vert phase），但是有兩個地方不太明白

Q3：如何這兩幅圖能看出我計算的相位中心是正確的?theta=0時phi=0是巧合還是意味著什么?
Q4：在導航樹里有l(wèi)udwing3 vertphase和ludwing3 hor phase可選，vert應該是垂直的縮寫，對應H面（CST里定義為XZ面）相位方向圖；hor就是水平的縮寫，對應的應該是XY面的相位方向圖吧?那如果我想看E面（YZ）相位方向圖該怎么辦?

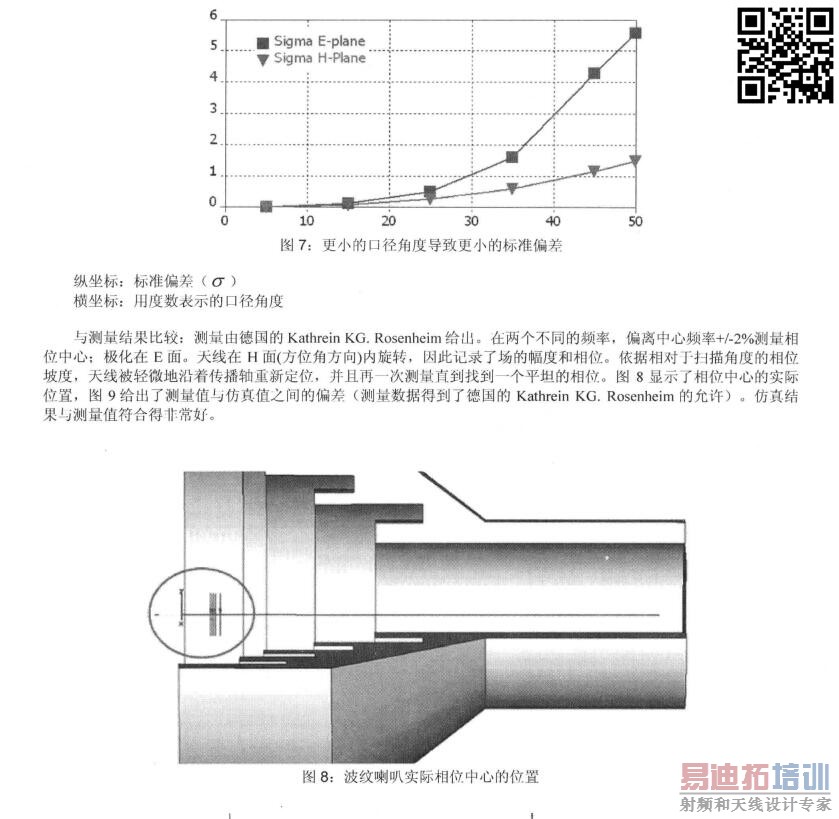

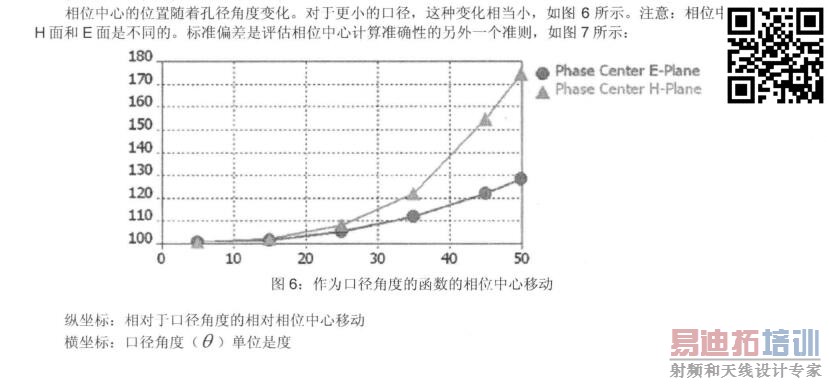

在算例的末尾，書中還給了兩個評估相位中心計算準確性的兩個準則，不過這兩個我完全不能理解，而且也不知道怎么繪制?
