CST中提取時域反射波信號和對端口加不同阻抗負載的問題，求助一下各位大佬！

---

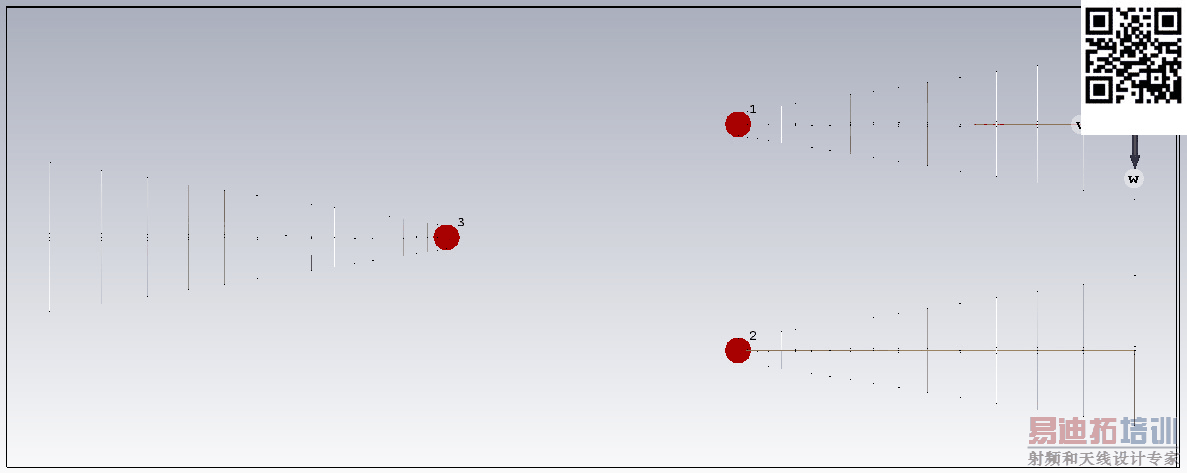

下圖是我在cst中建的一個簡單的模型，可能大家看的不是很清楚，其實就是三個一樣的對數周期天線，紅色的部分是天線的輸入端口。

這里其實我是想按照一個實際結構進行一下仿真，具體的結構見下圖。我這里1端口(右上角的端口)當做是下圖的Tx端口，2端口(右下角的端口)當做是下圖的Rx端口。3端口(左邊的端口)當做是AUT天線的輸入端口。

背景描述就這么多，那么我的問題來了。
1.首先，我這里給1端口一個自定義的噪聲激勵，我是在CST中的excitation signals里面通過導入ASCII文件來定義了一個我想要的噪聲激勵源，然后我在仿真的時候看到Port signal里面的i1就是我定義的激勵信號，那么我想知道Port signal里面的o2,1信號是不是就是實際2端口接收到的從1端口發射的噪聲信號源的反射信號的時域波形?
2.背景描述里面的圖2實際上AUT天線是連接了一個ZL的負載的，他這里把這個ZL負載分別變成load、open和short三種模型，來觀察Rx天線接收到的不同的時域波形信號。 我想知道在用CST進行仿真時，如何給3端口的天線連接一個ZL負載，這個負載可以調成load、open、short三種類型?這里我想知道如何3端口是波端口激勵的情況下的方法。
各位大牛，請大家幫忙看一下。

1. Port signal里面的o2,1信號是1端口激勵信號傳輸到2端口的信號。
2. 3端口的天線連接一個ZL負載，在CST中，具體可以通過在3端口處加一個離散端口，設置離散端口為S參數類型，同時根據load、open、short，分別設置其電阻為50,1M和0就可以了。
