陣列天線仿真求助啊

用陣列天線，每一個都設置了端口，最后仿真出來的方向圖是整個天線的方向圖嗎?為什么跟單個天線仿真出來的一樣呢，，求助大神啊

仿真我不懂 如果需要做板遇到問題可以聯系我

呃，發現用array wizard建出來的陣列，直接仿真出來的就是合成的。用單個天線單元transform-copy出來的陣列，直接仿真出來的只是單個天線的，不是合成的。

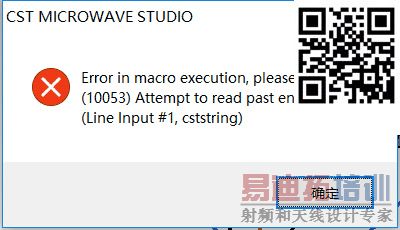

但是我自己設計的天線不能用array wizard，一選擇就出錯，

我用transform 復制形成的陣列，仿真出來每個天線單個的方向圖后，我用combine results來合成了整個陣列的方向圖。這樣可以嗎，來大神請教

combine results也可以，不過只能得到遠場的結果，如果想得到陣列天線之間的耦合關系比如S21等就不行了，如果復制單個天線單元的物體模型再仿真則可以得到耦合的結果，這時你需要在simulation中設置才能得到正確結果，因為simulation中是默認天線單元逐個仿真的，要將個端口設置成同時激勵才能得到陣列的正確遠場圖，打開simulation，在source type里選擇selection，再點擊exection list，exectation type 選擇simultaneous，再在available excitation里面勾選所有端口，設置幅度和相位，

新版本的CST 有array task工具，早就不用哪個宏了吧
