CST PCB仿真信號完整性和得到近場源

求助各位論壇大神！！最近在做本科畢業設計。有兩個任務：仿真PCB 信號完整性和仿真得到眼圖。由PCB 得到近場源，導入機箱仿真機箱的屏蔽效能。為了簡單起見，我使用的PCB工作室自帶SI模型。但是在做SITD仿真時，經常發生錯誤。

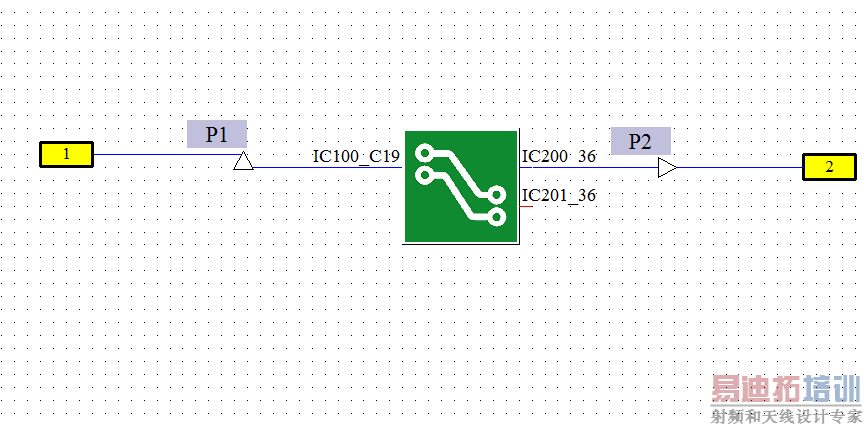

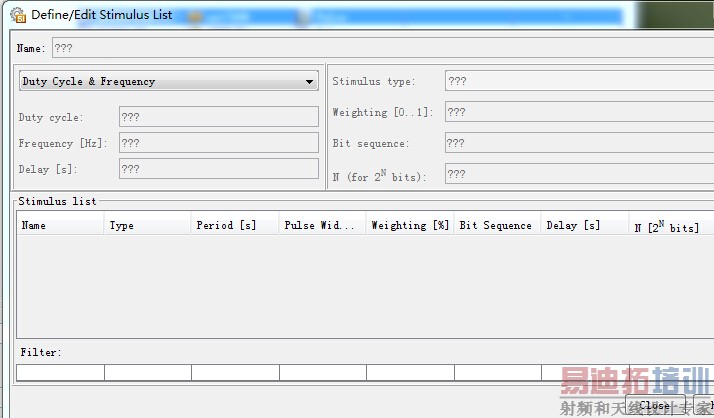

這是發生的錯誤提示和我自己的設置。希望大家能幫我分析一下，謝謝了！

我是個新手，本身是電磁場專業的，對PCB電路方面的知識知道的很少。CST 也沒有什么教程，希望大家能幫助我一下啦，馬上就畢業設計中期答辯了，很著急啊

還有就是我在建立任務后進度條一直在百分之十不停地跳。我自己在仿真眼圖時是按照眼圖仿真視頻來改電路的。

仿真SI 就是仿真PCB板子上某一條線的傳輸S21，
然后眼圖就是一部后處理就出來了，對電磁場專業沒有任何難度。
你們是具體項目嗎的多層PCB嘛？
最簡單的方法是根本不用PCB工作室，你將你的板子導入微博工作室，將你要仿真的線，兩頭設好lump port，然后就計算S21就完了。
當然PCB工作室能幫你從復雜的net上選中你要仿真的走線

感謝您的回復

謝謝您的回復！我的畢業設計是導師讓鍛煉一下，以后會讓我去做華為的EMC項目。
導師希望我用PCB 板仿真得到一個近場源，然后把這個源作為機箱的輻射源，考察機箱的屏蔽效能。
我的PCB 板不太好（仿真出錯，在我選擇了net之后它會提示介質層istoo thin），于是我就用CST自帶的SI example 來仿真。不知道能否仿真近場源。
我手上的視頻和pdf 教程挺多的，但是很簡略，我試了很多天了，一直因為自己不知道完整的CST仿真細節出錯，進度不能往前走，很著急。
還有就是真的很感謝這里論壇的幾位管理員們。昨天那位叫千兒的版主說如果有問題可以加他qq，非常感謝。

我現在也遇見這樣的難題，請問你解決了嗎？急需幫助啊
