CST2013 進行微帶網絡仿真中MSREF和MSSTEP等如果設置參數
來源：
更新時間：2024-08-08
閱讀：
用CST2013 進行Schematic 的微帶網絡仿真，做了一個非常簡單的二端口匹配網絡，端口1為100歐，端口2為50歐，中間用71歐做匹配，制作了一個Schematic圖，仿真完成后S11 和S12等都與理論結果相差比較大。請問是什么原因，如何設定接口參數。
附上模型。
附件: test_micro.rar (58 K)

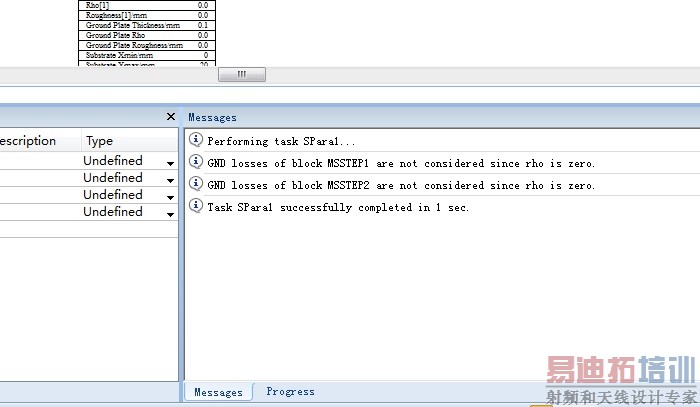

貼一張狀態提示信息圖。
理論是什么樣的
匹配網絡中，1/4 波長傳輸線理論。Z2=sqrt(Z1*Z3)
端口匹配，四分之一傳輸線理論Z2=sqrt(Z1*Z3)
自己頂一下。有答案嗎。謝謝
理論應該是S11無窮小么？端口匹配
