第一次用CST，仿真Vivaldi，可是S11一直錯誤，不知道為什么。
請各位大神幫幫忙。
Vivaldi antenna
Vivaldi antenna.zip
是不是最起碼應該告訴大家S11錯在哪里了？正確的S11應該是什么樣的？這么沒頭腦的冒一句S11錯誤等著別人給你算命么？

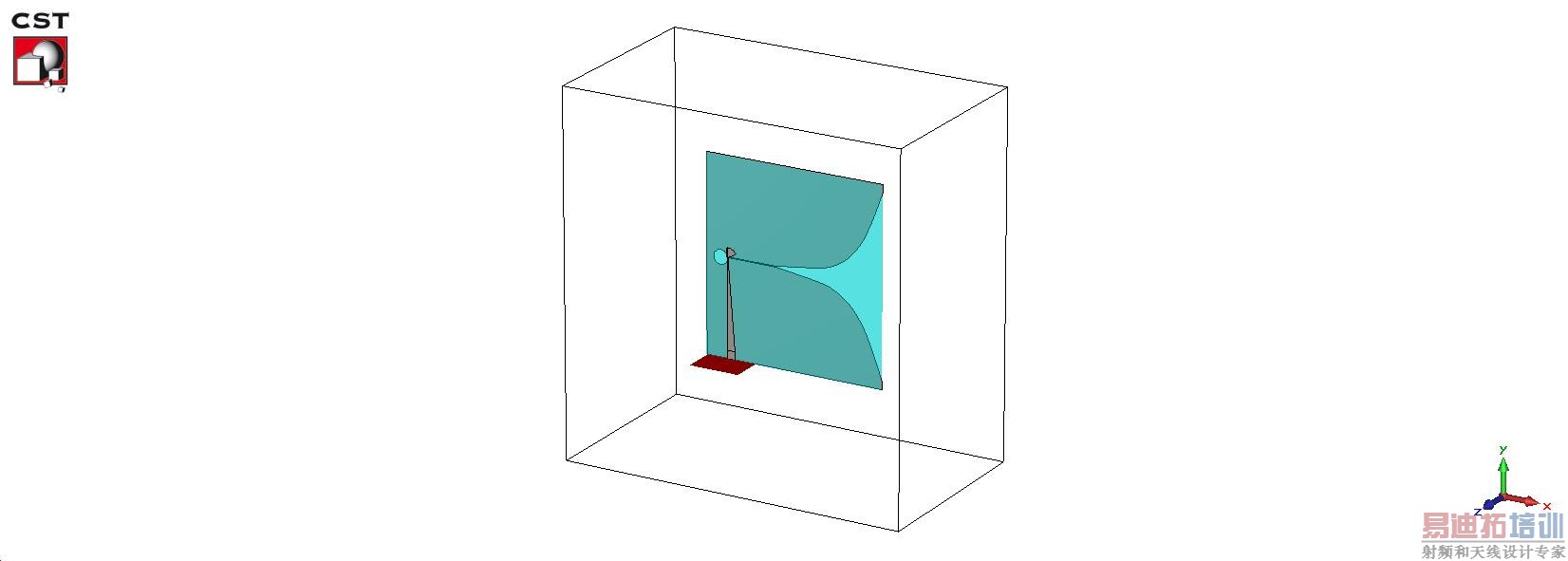

樓主的模型：

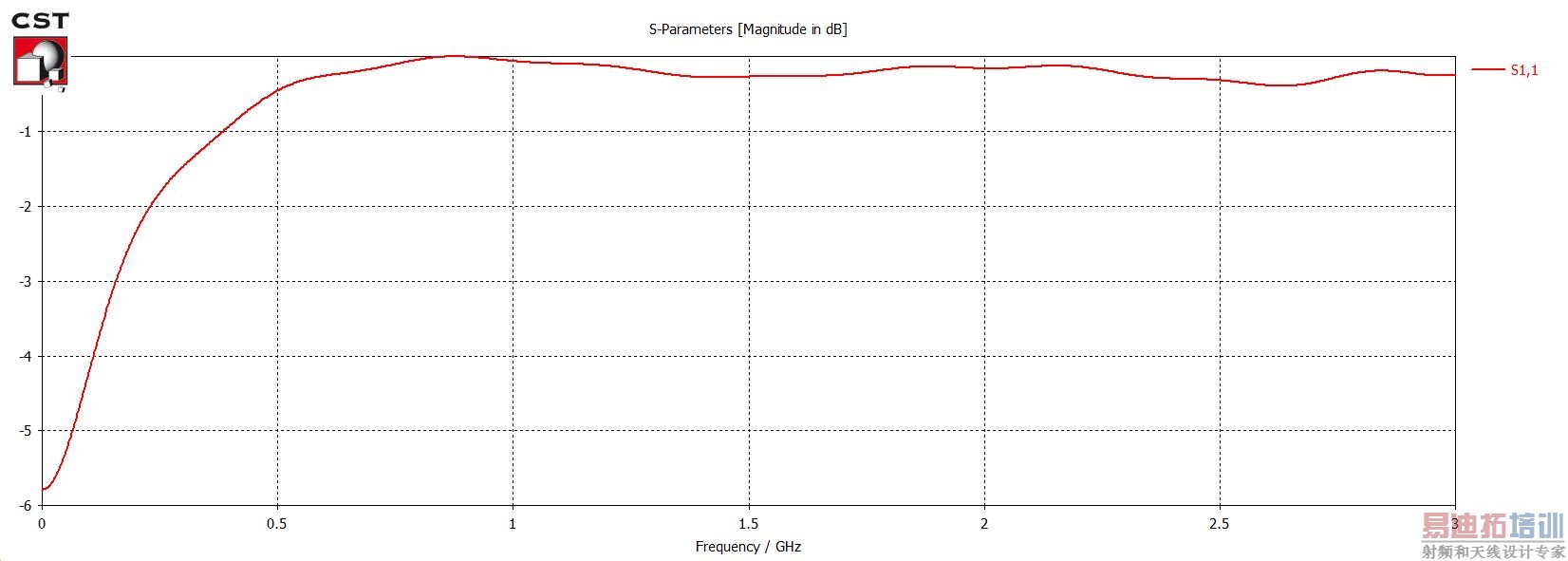

原始模型得到的S11：
作為一個“外人”，我不知道這樣的S11是對還是錯，我不是算命的。

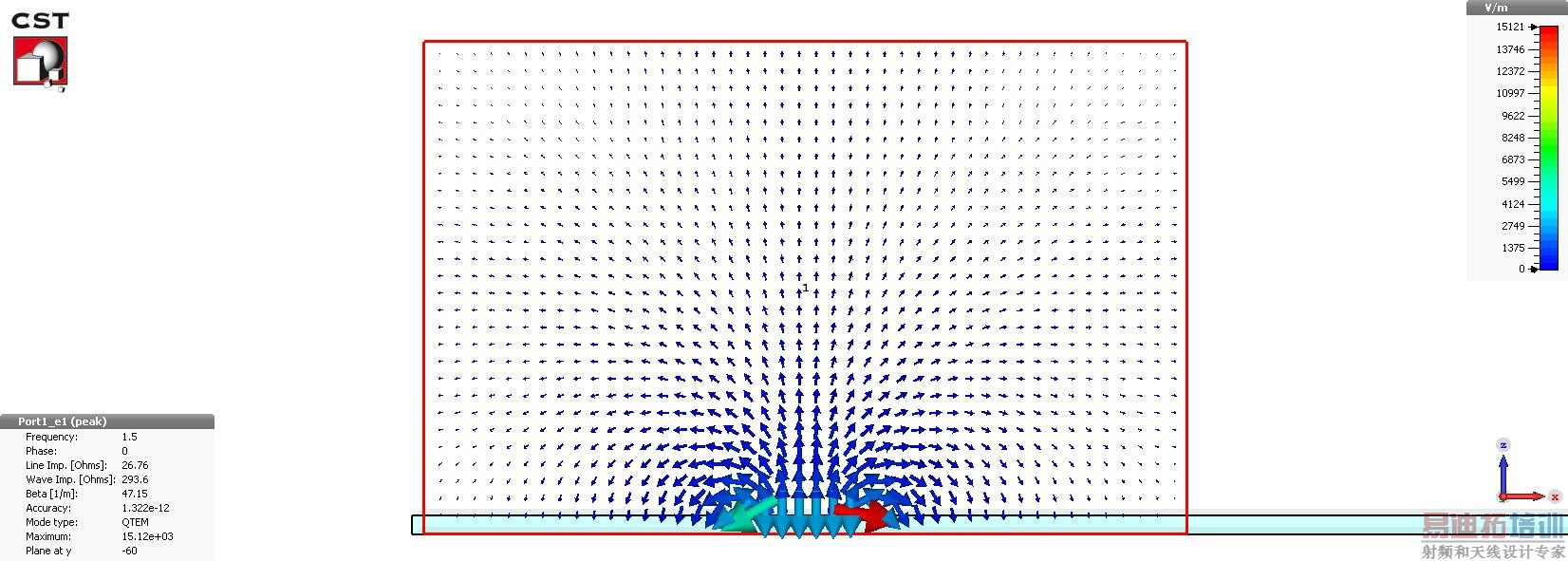

修改了一下波導端口的尺寸，加上electric shielding，更換mesh scheme，得到的端口模式：
Line impedance只有26.76歐姆（原始模型是27.1歐姆），樓主這個是設計指標嗎？運行adaptive mesh refinement之后的網格劃分：
Delta S：
最后得到的S11：
樓主的模型仿真出來的S11就是這樣的，不理解樓主所謂的“S11有錯誤”是什么樣的有錯誤。
收兵回營！
要怎么修改端口尺寸讓Line impedance為50歐姆啊
和端口尺寸無關，要修改的是你的模型結構。
這個模型的數據全是老師給的，改的基本是50了。端口的大小怎么定的，我看資料是寬的10倍，高的5倍，可是好像不對
5-10倍吧，這個沒有那么嚴格的規定
阻抗不是50可以檢查以下兩點：
1、端口模式是否正確；
2、端口模式如果正確，只能修改饋電線寬度或介質的介電常數
