CST端口設置的相關問題
來源：
更新時間：2024-08-08
閱讀：
是這樣，我用CST建立了一個長方體模型，材質類似人體的脂肪，然后其中加了一個散射體，類似肌肉組織，想觀察各個端口接收到的信號。發射信號為頻率為34G的高斯脈沖，仿真頻率范圍也設為34G。

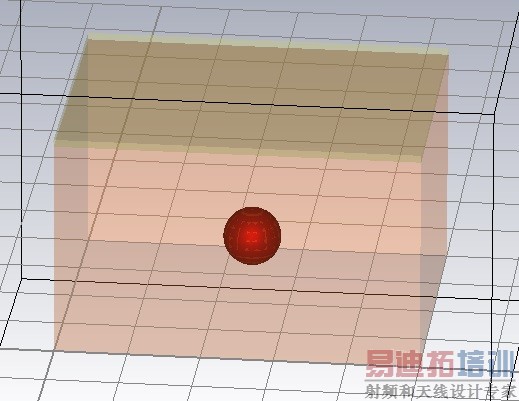

模型如下：
現在問題是：

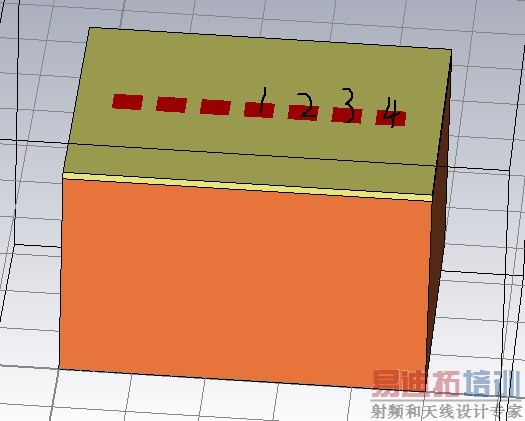

當我端口設置為如下時：（1為激勵端口）

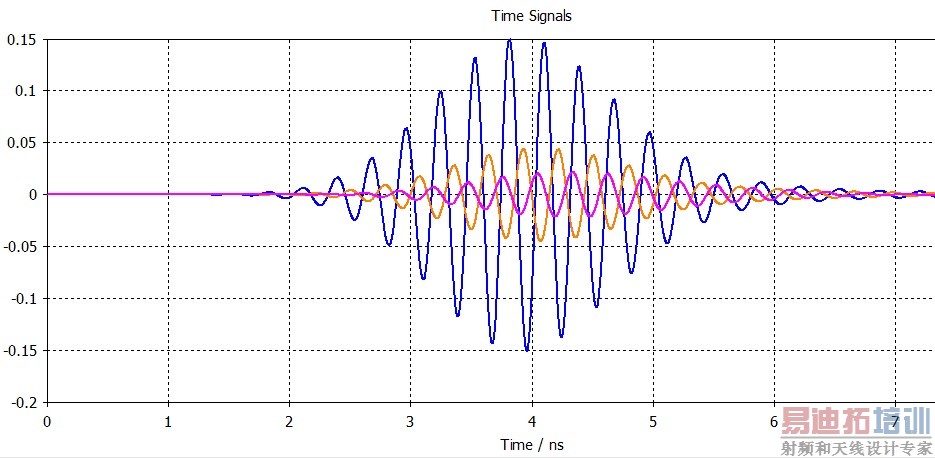

觀察到端口2、3、4的波形如下：
可以看出2、3、4的信號是從大到小變化，也符合事實

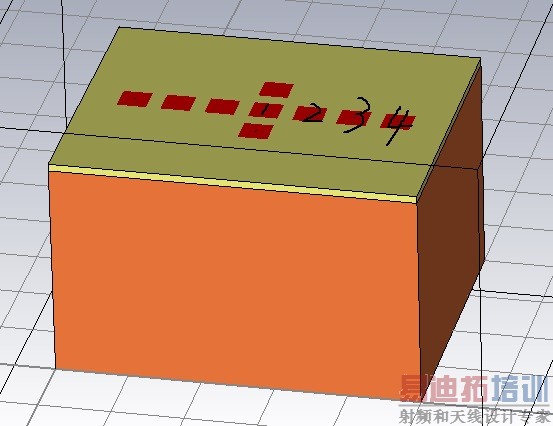

然而當我增加兩個端口時：

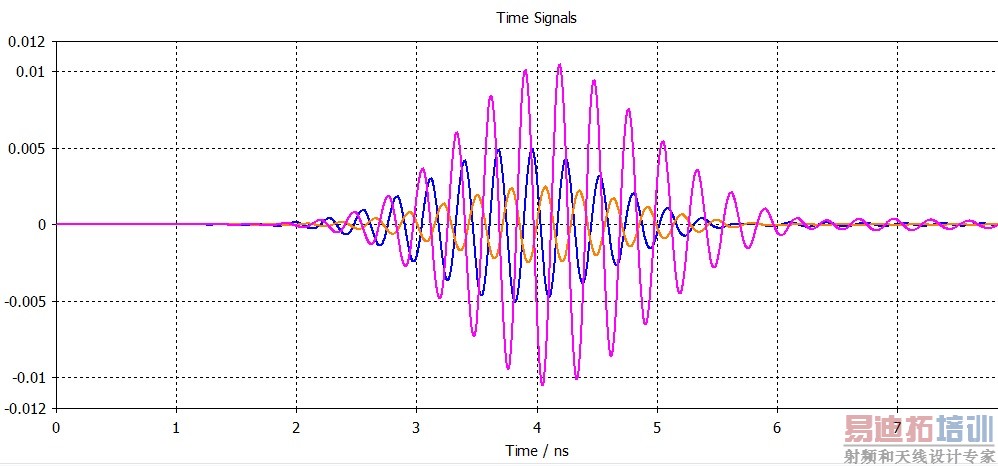

端口24的波形卻變成了這樣：（端口4的信號幅度最大）
請問為什么增加端口會影響已有端口的信號，另外，不知道我設置的參數有哪些問題，出現如下警告：At least one propagating mode at port X is not considered in the time domain calculation!
新人求教，對CST不是很懂，請各位大神指點一二！
At least one propagating mode at port X is not considered in the time domain calculation! 說明該波導的有一些傳播模式被忽略了。這個要看你用的什么版本了，至于模擬的話。你這個方向不太知道。
恩恩，這個警告我知道啥意思，只是一般是由于什么引起的呢？
你頻率范圍設置的多大？
