偶極子天線的頻率阻抗關系

cst仿真了半波偶極子天線 波長84cm
做為發射天線，端口是1V的電壓源
仿真結果如下：

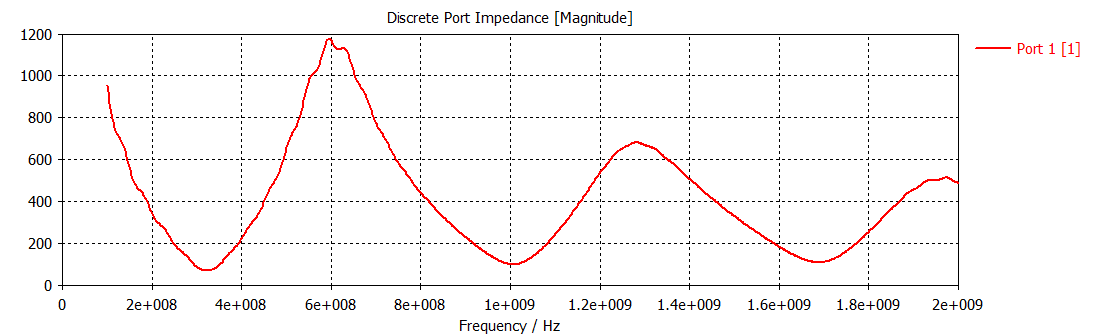

阻抗和頻率之間的關系

求助大神
為什么會有這么多諧振頻率?
哪一個頻率是有用的?

半波對稱陣子是非常常用的一款天線設計，顧名思義，半波即半波長，陣子長度是對應主頻率（基波）的波長的一半，從圖中來看呢，基波頻率大約為340MHz，倍頻（如后面的三次諧波和五次諧波）頻率約為340MHz*3=1.02GHz和340*5=1.7GHz。看的有些誤差，小編應該是要做357MHz。
從頻率來看，小編在設計什么項目天線呢?
1. 為什么會有這么多諧振頻率?
由對稱陣的結構和電流分布決定了它的諧振應該在哪個頻率點，如陣子中心是饋源位置，兩邊可看做開路，所以中心要求電流最大，兩邊開路電流最小，同時對稱陣上的電流分布根據位置不同滿足正弦分布，依照此三個條件，你能夠畫出怎樣的分布形式來。
同時，結合你的仿真結果來驗證你的猜想。

多謝多謝！ 我再理解一下

謝謝你啦 那我想再問一下 有沒有可能只通過這一張圖就畫出這個天線的等效電路圖呢?比如就是一個RLC串聯電路加負載

可以呀，但RLC具體的值怎么確定呢，負載R可以認為是輻射電阻+損耗電阻，假設損耗電阻很小可忽略，那我們的等效R就是圖中讀粗來的諧振最低點的值如縱坐標，L和C怎么確定呢，諧振頻率f已知如橫坐標，頻率f=1/(2*pi*L*C)只有這一個關系式，另一個關系式怎么來尋找和確定里?
