CST MWS做超材料，想做下圖不知如何下手

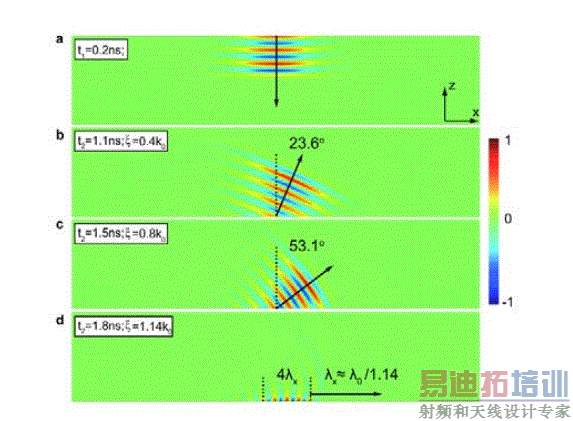

Evolutions of Gaussian beams incident from air and then reflected back by three meta-surfaces with different values ofξ . a.Hy distributions for the incoming Gaussian beam. b, c, d Hy distributions for the Gaussian beams reflected by meta-surfaces with ξ=0.4, 0.8, 1.14 k 0, correspondingly.
額。還沒搞出來呢，論文有么？傳上來看看吧
這是論文
supplimentary-nmat3292-s1.pdf
我看里面有結構啊。照著建立。
PS：英文渣渣。論文沒全看。
照著文章把模型都建好了，基礎的設置也設置出來了，但是，這個高斯波束怎么破，然后就是怎樣才能觀察出來
看看學習學習……這種場圖感覺都是后期處理的吧。等高線圖可以直接從CST仿真得到，圖中的各種標注應該是后期加上的吧……
能不能具體說一下，我設置監視器觀察的電磁場都達不到這種效果
你要注意文章里面說的磁場方向，好像是Hy
我看文章里說的好像是平面波。
這篇文章具體我沒看過……如果上面的波紋狀的 場分布是空間中的話，感覺你需要在結構上方加入與結構周期一樣大的空氣立方體模型，然后看空氣立方體上的場分布。
CST不需要空氣立方體
