CST仿真腔體的屏蔽效能
來源：
更新時間：2024-08-08
閱讀：
求助大神們能幫忙解決一下有關CST仿真屏蔽效能的問題嗎?在腔中間設置探針和腔體外沿著平面波傳播的方向設置探針時，然后做傅里葉變換，我做出來的屏蔽效能的仿真曲線和文獻中的曲線不一樣，不知道是什么原因，求大神幫助。謝謝！仿真出來的是圖1，文獻中的是圖2 求助大神們能幫忙解決一下有關CST仿真屏蔽效能的問題嗎?在腔中間設置探針和腔體外沿著平面波傳播的方向設置探針時，然后做傅里葉變換，我做出來的屏蔽效能的仿真曲線和文獻中的曲線不一樣，不知道是什么原因，求大神幫助。謝謝！仿真出來的是圖1，文獻中的是圖2

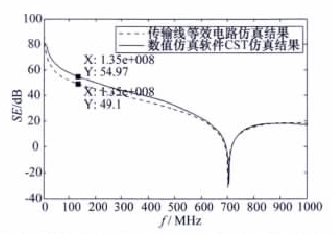

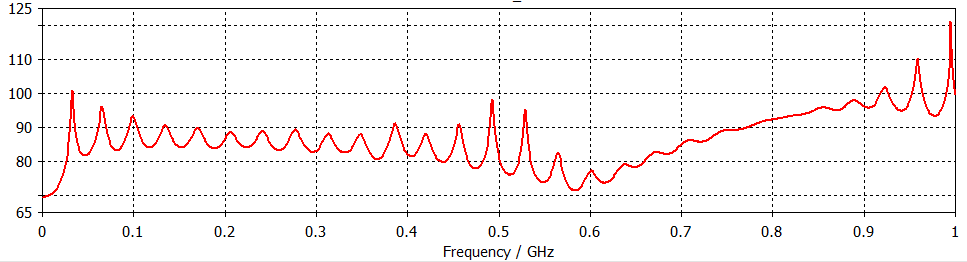

圖1 圖2
這都跟誰學的。文字非要發兩遍一樣的。
這個是我不小心弄錯了，就發出去了，希望諒解，但是通過時域傅里葉變換的電場值求解屏蔽效能和直接探針的頻域電場值得到的屏蔽效能的值問什么大小不同嗎?到底哪種方法正確?該求解是通過在腔體內外部分別設置探針求得的。
小編，你看看時域求解器仿真出來的時域信號降到趨于0了沒有啊?我覺得這種腔體強諧振，搞不好就有這樣的問題。
http://bbs.rfeda.cn/read.php?tid=64002&ds=1#655040
