CST中如何畫出一個3D的pcb板線圈
來源：
更新時間：2024-08-06
閱讀：
我的路徑已經畫好了，是3d的立體路徑。本來想用Trace From Curve，結果點了之后，顯示The selected curve is not planar，求大神指導。
好的 那我不用大神 這位前輩 我這個圖形是不規則的 而且不是平面的 我已經把線圈路徑畫出來了 可以在這個基礎上進行拉伸嗎？

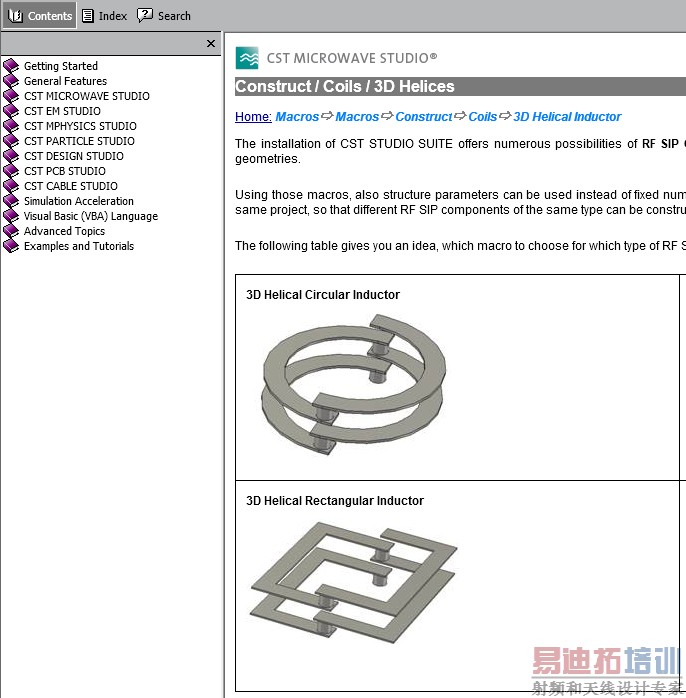

這個是規則圖形 我那個是不規則的 路徑都畫好了 現在不知道如何通過路徑畫出pcb的板子

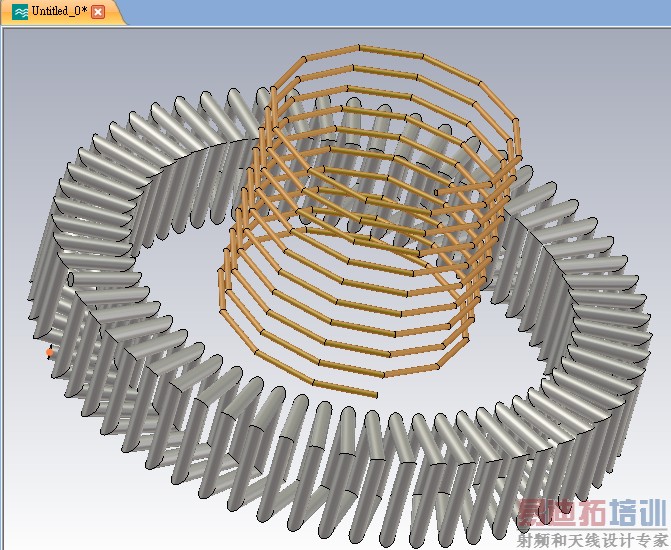

放心吧，再奇怪的curve 都可以被拉伸，就怕你做不出實體而已！

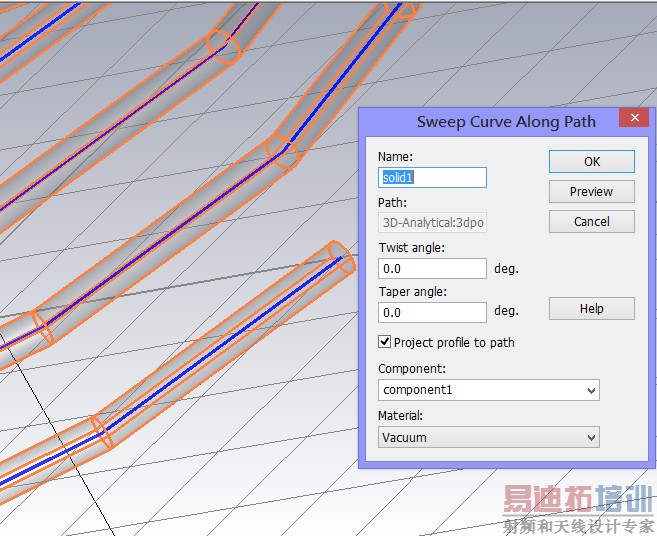

curve起點接面處給定一個circle或是Rectangular、可以玩大一點星型、五角形、任何奇形怪狀的封閉型curves....
這個方式在CST 5.0的時候就用過了！看你有多奇怪的curves !? 放馬過來吧。
好的已經搞定啦 謝謝您
