CST掃描S參數時出現的振蕩問題
在使用CST時域求解，掃描輸出特性S參數時遇到很多問題，修改了很多設置后依然不理想，希望有做過這方面工作的朋友能交流討論一下。
模型選擇的是THz波段的SPP諧振腔。具體可見附件。
resonator_adjust.zip

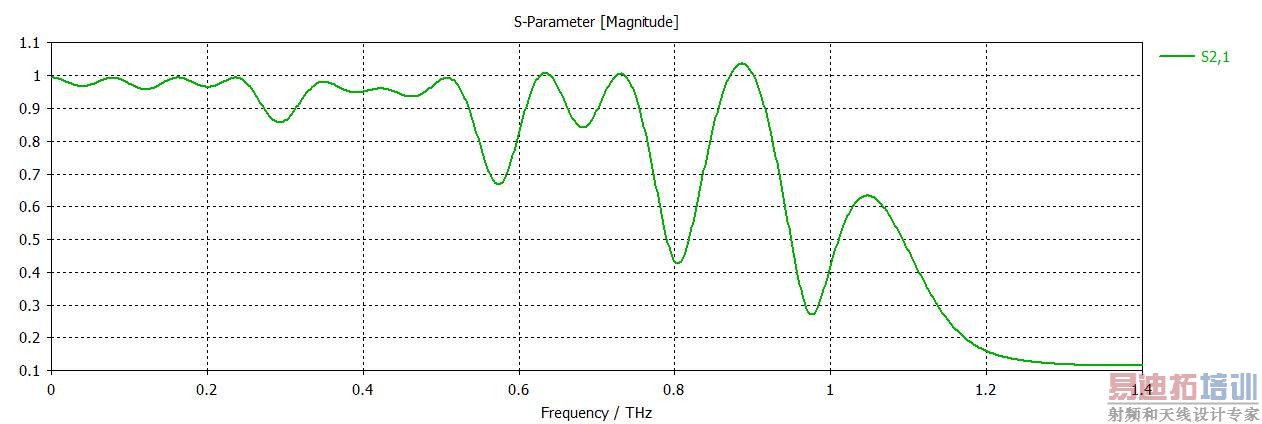

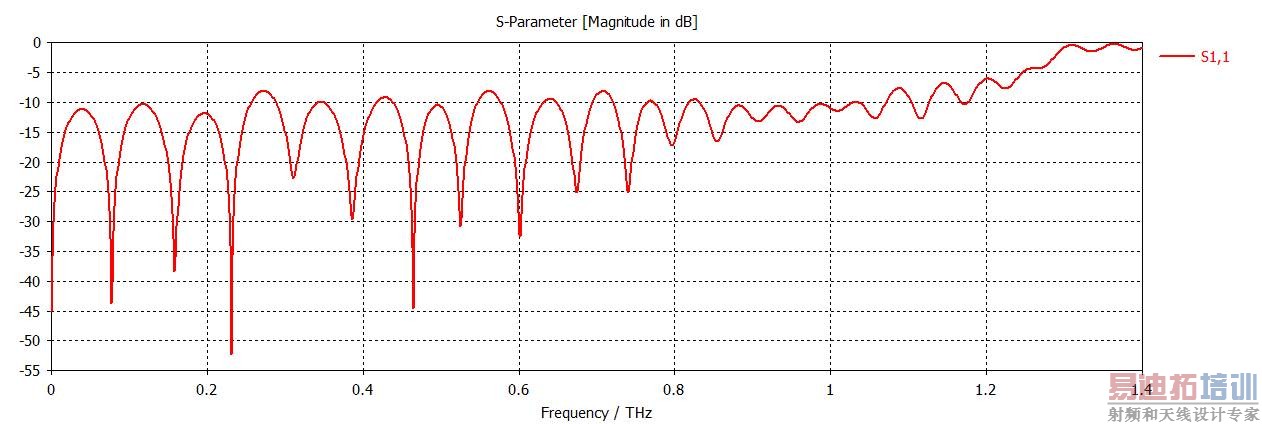

現在存在的問題依然有：1）S11振蕩仍然明顯；2）S11和 S21的峰谷值不對應（比如透射最大的時候，反射是否應該小？）
之前嘗試過的調節有：
1）由于是THz波段，所以將金屬設為了PEC。穿插一個問題就是，在CST中建立drude 模型時，除了常用的三個參數，還有matain frequency 和field breakdown這2個參數，看了help里面的介紹，沒有看懂應該怎么確定這2個參數，還是說直接忽略，用常規的3個參數就可以？
2）邊界條件：在例子中有看過planar filter和lowpass filter等的設置，邊界都不相同。看了每個邊界條件的介紹，但具體應用在模型設置里面仍然有點不清楚。所以類比COMSOL的設置，選擇了x/y為open（相當于散射邊界？），降低反射。z為E（類似完美電導體？）不知道這樣類比可不可以，還希望可以探討下在這種THz的諧振腔里面，邊界條件應該怎么設置為好。
3）port設置：根據之前的warning,設置了較大的對稱端口。因?yàn)橹磺蠡＃院雎粤岁P(guān)于高階模沒有考慮進去的warning。選擇了ensure shielding，消除振蕩。
4）求解的accuracy選擇了-30dB（試過不同的情況，說明里推薦的-30dB是最好的）；按照警告建議方式，添加了AR-Filter，有仔細看幫助里對各參數的介紹，但是還沒有非常清楚的理解里面的含義，所以暫時沒有修改設置的參數，選擇的默認。
希望各路高手慷慨相助，不吝指教，在哪些方面應該再次調節，以得到較好的輸出特性曲線。
謝謝！
1）具體drude材料的屬性不太了解，可以百度下看看；
2）我看了你的模型，但打開中有報錯，并不知道是不是看全了。不知道你的最終模型里面有沒有接地板？需不需要？如果沒有且需要，則zmin設置為電壁，其他為open即可。
3）建議設置多個模式，比如5模，但只激勵基模就可以了；
4）不好說，如果設置了3）之后沒有了能量沒衰減的警告，可以不用AR-filter
恩。我之前有算過多個模式的，從5-10，但是出來的曲線仍然非常的混亂，所以后來就沒有算多模式的。
電邊界，文獻里有實驗部分，但是也沒有說清楚有沒有使用地板。按照您說的改了下邊界條件，并將Z邊界按照不同組合情況試了下，曲線差異不大。
是否是激勵的模式不對，導致S11曲線如此振蕩凌亂？因?yàn)槭堑谝淮闻龅竭@種，也還沒找到解決辦法。
在增加模式數目的同時，可以怎樣找到確定正確的激勵模式呢？
謝謝大神您的回復！祝好！
建議你看看端口模式的場形分布，看看是不是你要的激勵場形，能把論文傳上來看看么？
這篇文獻里用的單極子天線去激勵的，所以下面沒接地，建議你用單機子天線仿一下，如果你用其他激勵方式可能需要用地，另外，邊界條件Z方向應該也要設置為open
恩，只有直波導的時候是用的單極子。但是在算輸出S參數時，如果只用左側單極子，那么出來的S曲線只有S11。試過在兩側都加上激勵，出來的曲線也不對。還有就是，z方向之前試過設open，出來的S曲線還是沒有改善。
謝謝您的回復！不知您之前看這篇文獻時候除了看它的諧振模式，有試過算S參數嗎？還望能多交流交流！
嗯，你一定要得到S21嗎？
其實通過S21可以大概看到它的諧振點。主要是想結合S11分析一下它的輸出特性。
