微波仿真時警告：到達最大仿真時間，計算停止？
蛇形結構金屬細線.rar

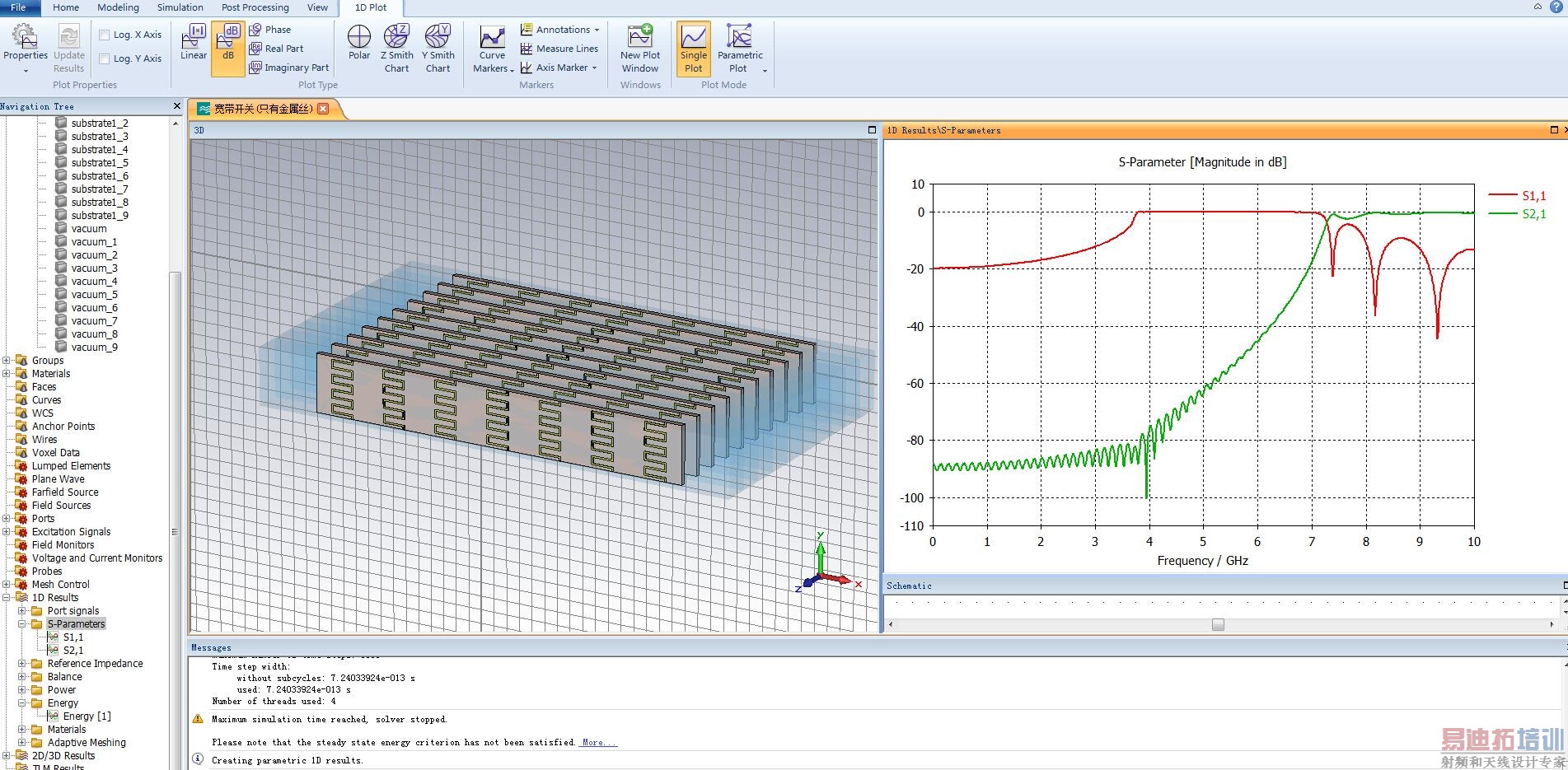

CST微波仿真的時候出現這個警告：Maximum simulation time reached, solver stopped.
Please note that the steady state energy criterion has not been satisfied. 初學，看了幫助，也不知道怎么解決，我是用的2014版。請高手幫幫忙啊，不勝感激！
可否將你的仿真物件、設置環節、想要得到的結果？以圖面或是＊.stp、＊.sat...放上來。
醫生看病也得望、聞、問、切。
附件中是模型，我用CST畫的并仿真，很快就停止了。以前也碰到過這種情況，麻煩高手幫幫忙啊，謝謝！
蛇形結構金屬細線.rar

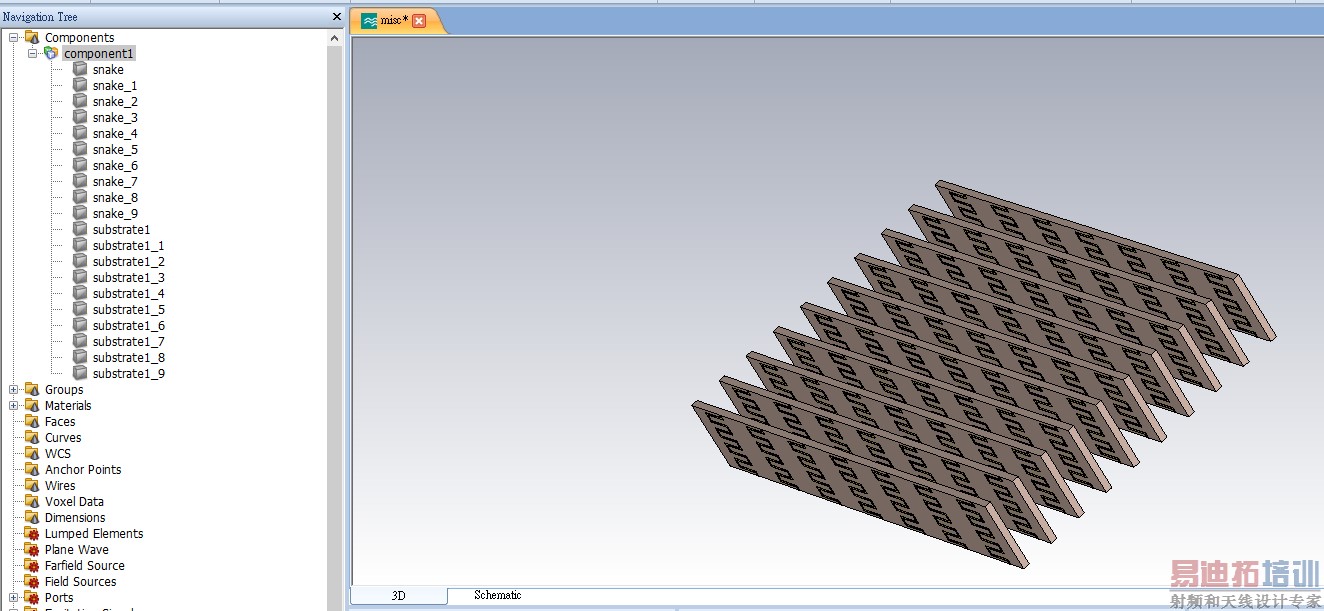

樓主的模型：
只看模型完全不理解樓主要仿真什么。背景材料是PEC，模型是被一大塊兒真空覆蓋的PCB，Z軸負方向是Rogos介質，上面有幾個全開路的金屬蛇形線。（PS：蛇形線的英語是serpentine，不是snake。）波導端口直接對著真空……（樓主你是不是要仿真輻照Plane wave？）

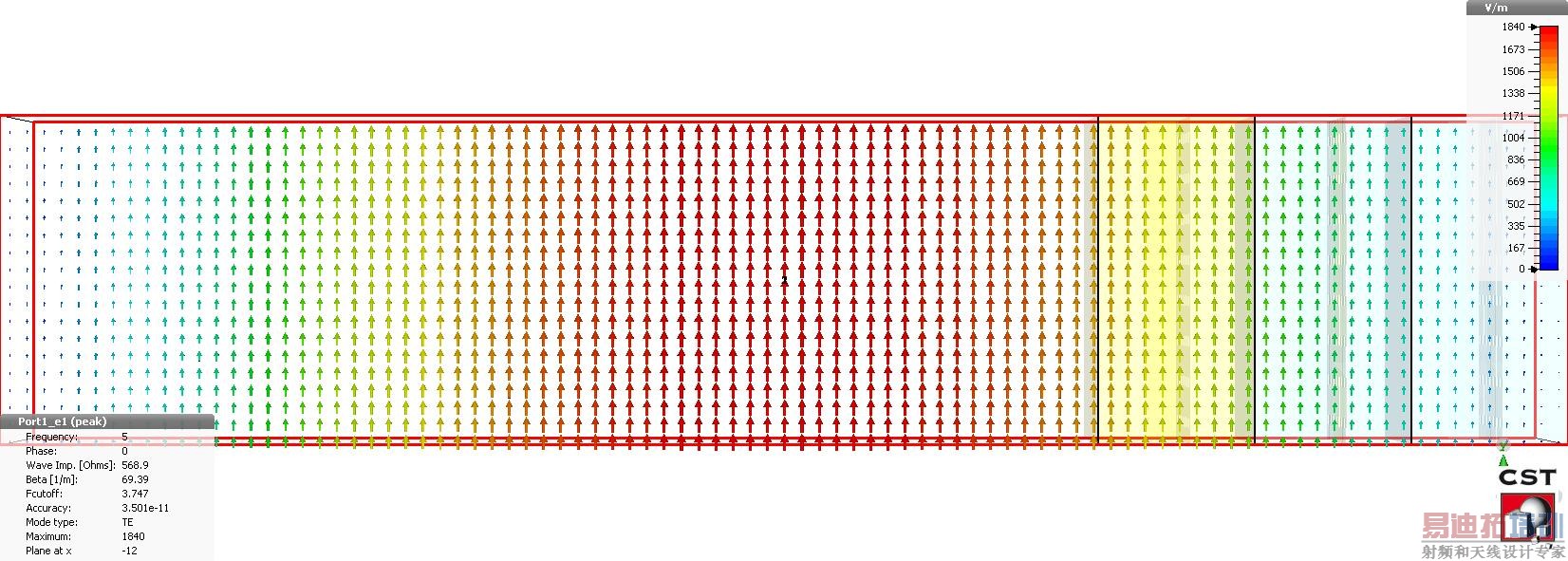

不理解模型的意義，所以無從判斷波導端口的端口模式是否合理：

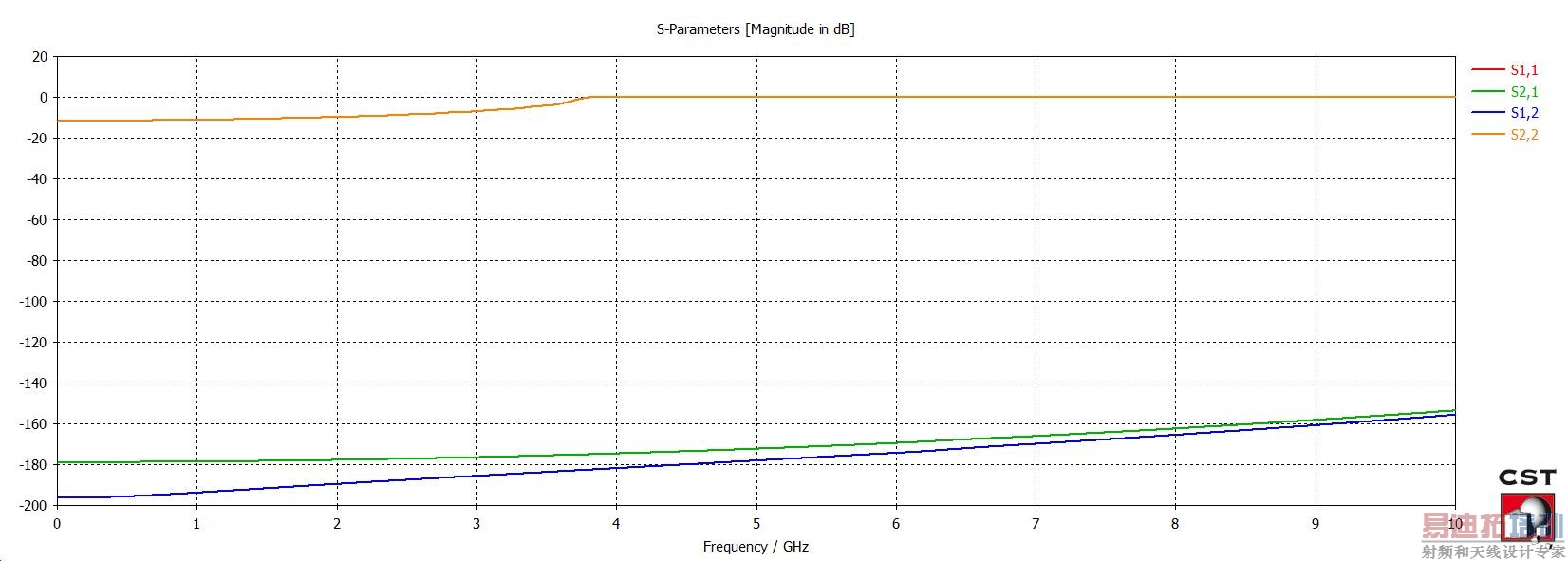

仿真的S11在4 GHz后全零，因為全開路：

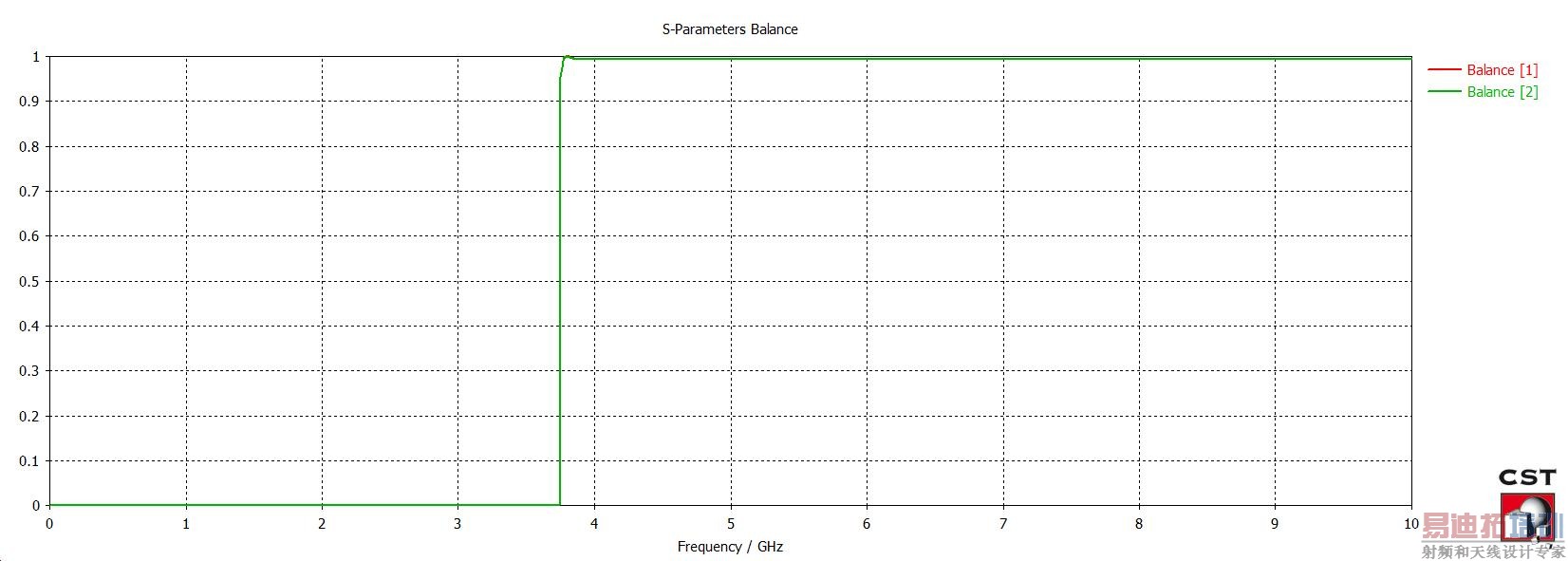

模型屬性在快到4 GHz處有明顯的躍變：

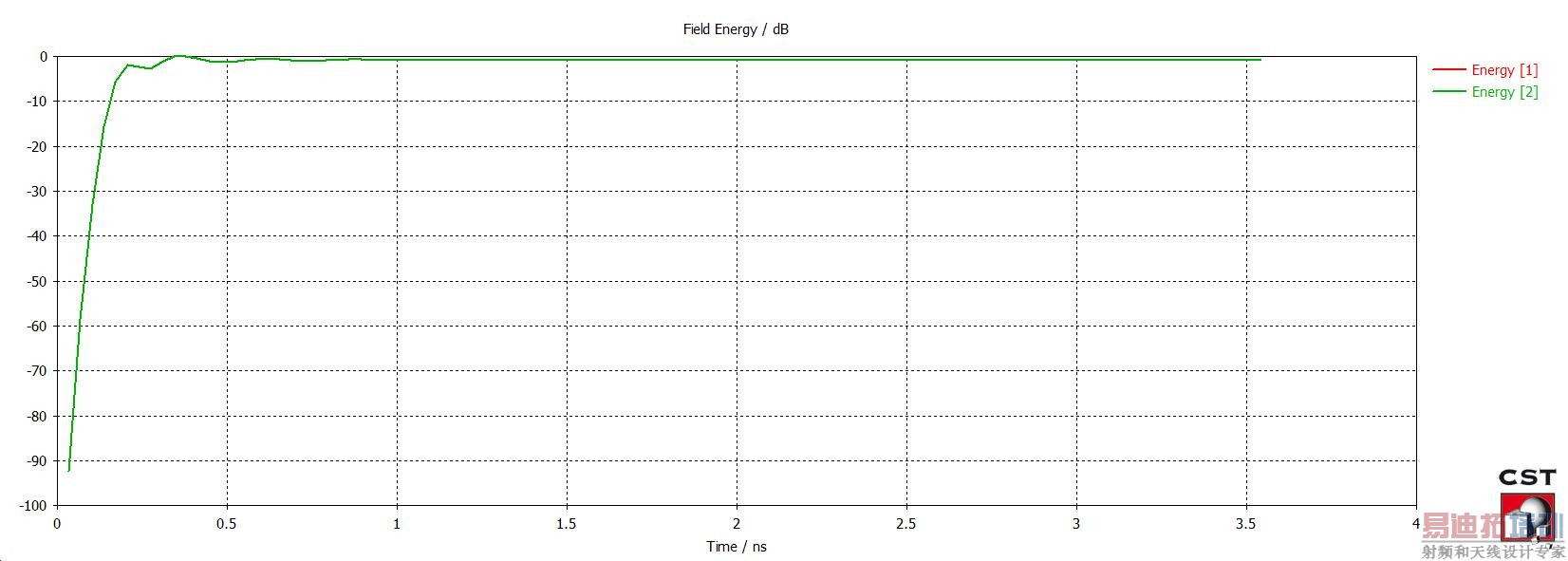

樓主遇到的提示是因為field energy根本不會衰減，能量完全無法耗散：
結論：不懂樓主想做什么，愛莫能助。
收兵回營。
我是仿一個電磁超介質，把文獻的模型改了一下仿的看看。我的意思是沿x方向的pcb板上周期性刻有銅線，然后沿z方向排了多層，,放到波導管里面去測s11和s21， 波的傳播方向沿x軸，電場沿y軸。關于背景和邊界條件我也不是很清楚，所以這樣設了。我想板子放到波導管里面，各層之間以及和波導之間是不是會有一定間隙，所以畫了空氣覆蓋；波導管不是理想導體嗎，所以背景選PEC，保證各個方向都是電邊界。
也不知道我這樣對不對，求幫助啊！謝謝
真是太神奇了，我才疏學淺看不出所以然...
如你所說的,但是和你的圖對不起來、真是暈死了！只有一片版子是實體！？

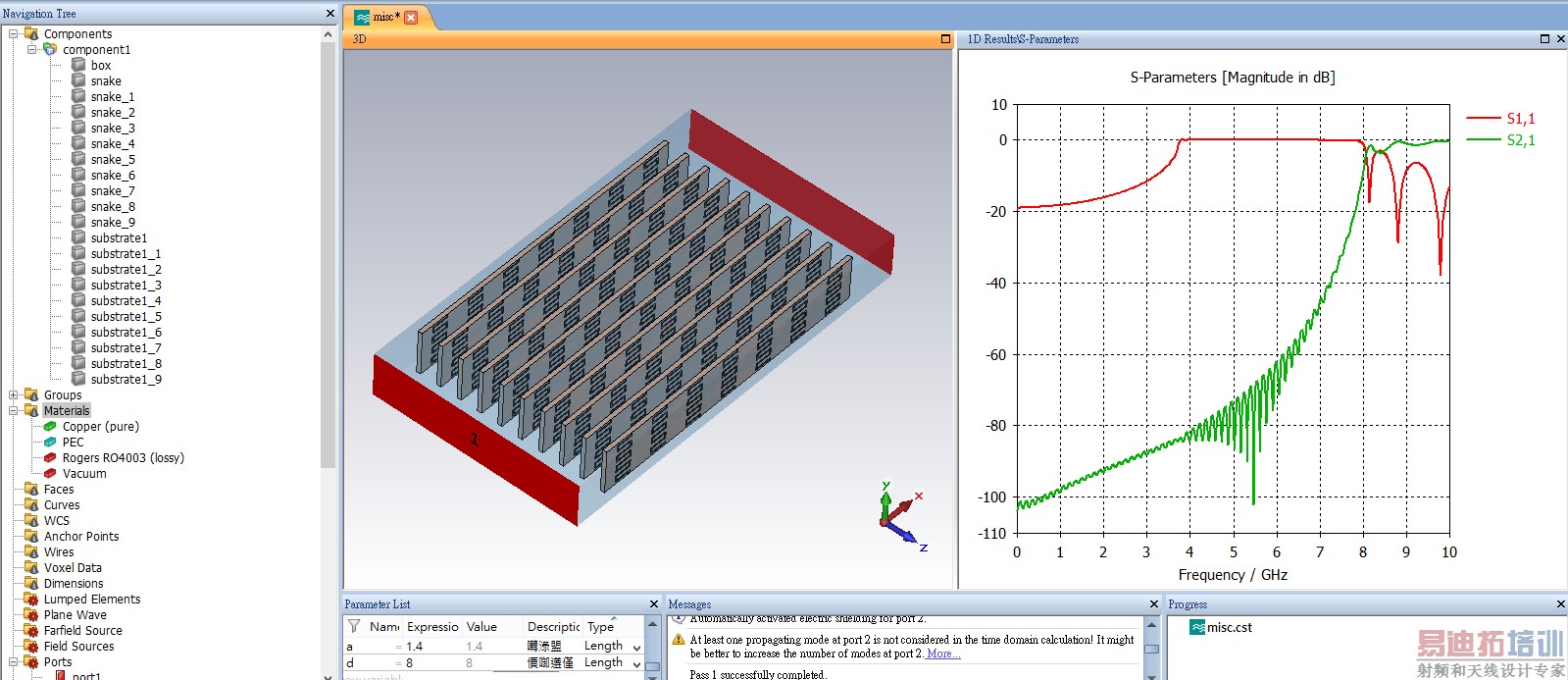

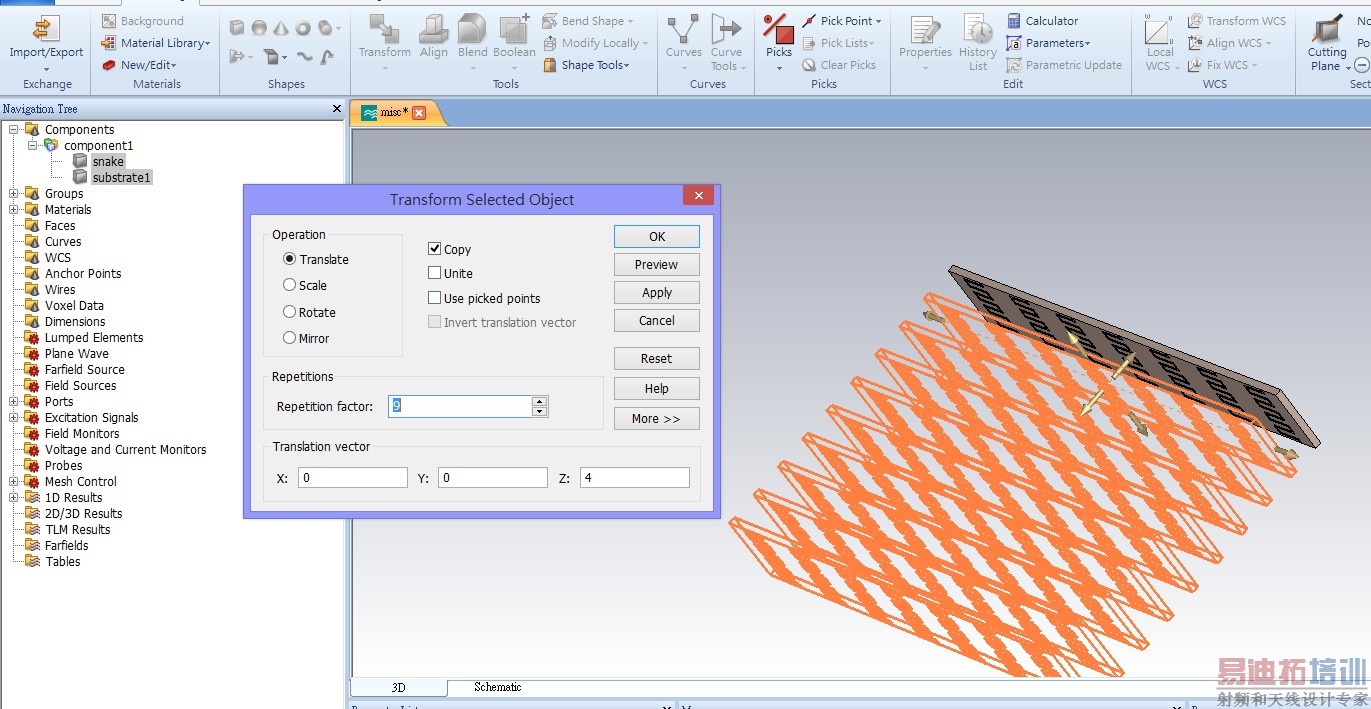

試著還原你的說法，那你必須"復制"8片實體的板子和金屬線，排列好后再以vacuum 畫出波導整體空間 -> 布爾運算（除了板子和Trace以外全被vacuum包覆）、此時背景設為PEC才有意義，
再加上兩端的waveguide port...這樣或許可以看出一些東西！
**不過...我還是要不客氣但很痛快的說：還沒會爬、可不可以安份點別想飛！？這樣離蠢才是不遠的!
波導管不是理想導體！請再把書讀好，波導管是特定的波帶、頻率通道...它的介質是空氣、外殼才可以視為理想導體！但一般是"金屬"例如：銅、鋁。
如果按部就班的來并不困難，那就乖乖的做好暖身操再下水！
**那個警示！？只是提示你可使用極化交錯觀察端口的反射狀況，不是錯誤提示！
當波導端口有三邊不接觸電壁、磁壁的時候，不會提示你需要設立模式 Number of Modes

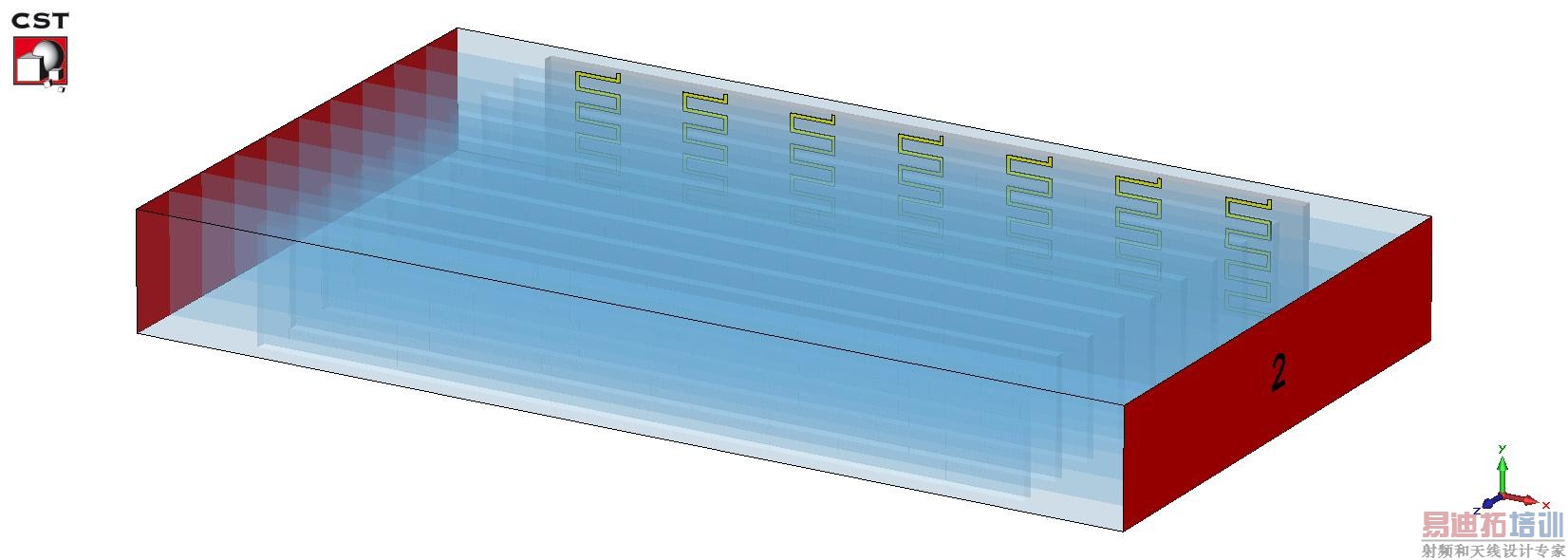

首先感謝樓上幫助！原模型中先畫了一塊空氣介質包住pcb板和金屬線，后來pcb板和金屬線都沒有復制，只復制了空氣介質，改過來后結果跟你一樣。不過還有一些問題請教：
1. 1D Result中能量沒有衰減到-30db左右，反而很高哇，這說明什么？這個energy是指哪里的，是不是一般都要求能量衰減到-30db左右？
2. 關于用矩形波導法測S參數，是不是把模型畫好以后都要再畫一層空氣介質把模型包起來，并把各個方向的邊界條件都設成電邊界，來模擬計算？雖然波導管只在一個頻段可以看成完美導體，但是設計模型仿真之前也不能確定樣品在具體頻段的性質啊，所以這個時候是不是可以先把頻段設寬些，從結果再判斷特定頻段的性質？
3. Message Window還是出現提示：最大仿真時間已到，計算停止啊？請問這怎么解決？
還有樓上回帖說的“只是提示你可使用極化交錯觀察端口的反射狀況，不是錯誤提示！
當波導端口有三邊不接觸電壁、磁壁的時候，不會提示你需要設立模式 Number of Modes
”，請問能解釋一下嗎？如何使用極化交錯觀察端口的反射狀況？
1-. time= 1 / frequency、frequency= 1/time..時間越短頻率越高！
2-.是的，你可以先設寬找到點后在縮小范圍，至于是否一定要設空氣介質？因為畫實體的金屬外殼也行（意義等同HFSS中的AIR BOX外的PEC），此時可以不加空氣介質！
3-.無需理會-- Reached意為：達到！所以字義是說TD仿真所設的最大求解時間已經達成、所以求解停止！（它已經滿足求解所需）

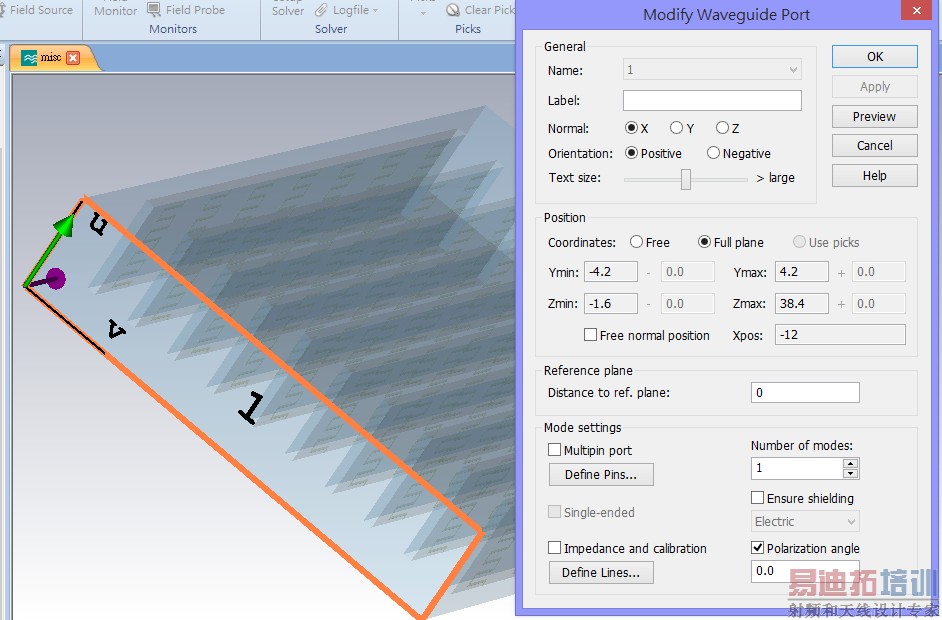

極化交錯指的是電場TE、磁場TM的極化方向互為垂直，波導端口的TE方向缺省是隨著U軸，在預設的Number of modes =1的情況下，只會求解一次TE的(S11、S12)，
當Number of modes=2的時候，求解完TE的（S11、S21）會再求解TM的（S11_2、S21_2）...還Number of modes=3、4、5....這些請自行參考help中的文件說明或是自我實驗一下。
**其實我的理解都是來自于help的文件說明加上實驗求證和無數次的失敗反證而來，我不是大牛更不是大神！我只是有勇于嘗試的精神。（其實以上的事項都在help中有詳細的說明，只不過它是E文而已）。
