波導的S參數仿真

我仿真出了波導的S參數，可是仿真結果中的曲線代表的是什么？如下圖所示，這都代表什么？特別是 Mod[beta 1]這是什么意思？

上個截圖吧，這個好像是指衰減

其實我問這個問題就是想知道這個S參數中的S21指的就是波導的屏蔽效能嗎？但我感覺應該不是，所以我做了如下仿真：建立一個矩形波導，然后在兩端加入觀測點，用這兩個數作比取對數，即為波導的屏蔽效能，可是我通過理論算法做出的屏蔽效能卻與CST仿真的結果不同？那我該怎么才能計算矩形波導的屏效呢？

我想仿真波導的屏蔽效能，主要監測電磁脈沖在波導末端的電場值來計算。
我的波導仿真模型如下圖所示，激勵源是沖擊響應，然后我監測波導腔體內部的不同位置的電場值，我發現內部的電場值幾乎相同個，沒有變化；然后我改變腔體的長度，在檢測相同位置的電場值，還是沒有變化，這是怎么回事？按照波導原理，長度越長，屏蔽效能越高，可是為什么我改變長度之后，電場值幾乎沒有變化？難道說，這個電磁脈沖是無損耗全部傳輸到波導的一端？

S21就是屏效用波導端口仿真

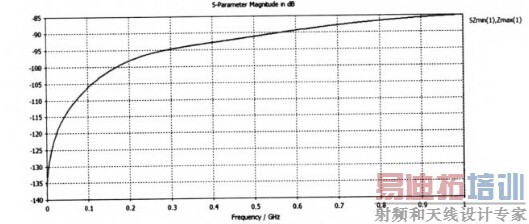

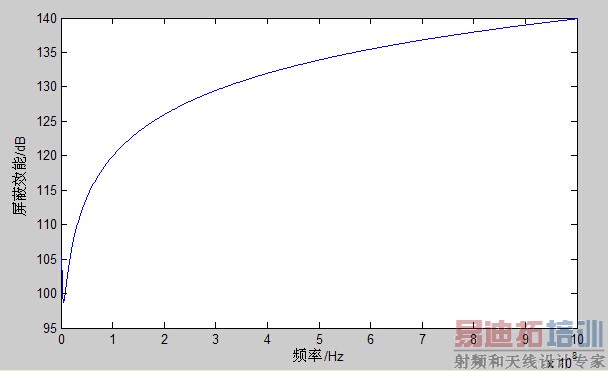

波導的屏效應該是正值吧，仿真的S21是負值，那么S21取反就是屏效？我通過CST仿真和理論算法計算分別得出了一種蜂窩波導的S21和屏效，如下圖所示，CST仿真S21結果的理論計算結果的趨勢是相同的，但是幅值上有正負之差，將S21是我結果加上230，兩者的結果幾乎相同，那么這個S21和屏蔽效能到底是如何對應的呢？但是如果將S21取反的話就是屏效，曲線的幅值范圍是對的，這與理論計算的幅值范圍幾乎相同，但趨勢是逐漸遞減的，而理論計算的結果是遞增的，這又不相符，那么這個S21和屏蔽效能到底是如何對應的呢？

我還是覺得用S21來表示有些牽強，你仿真的最終目標，是不是得到這樣結構的屏蔽效能？

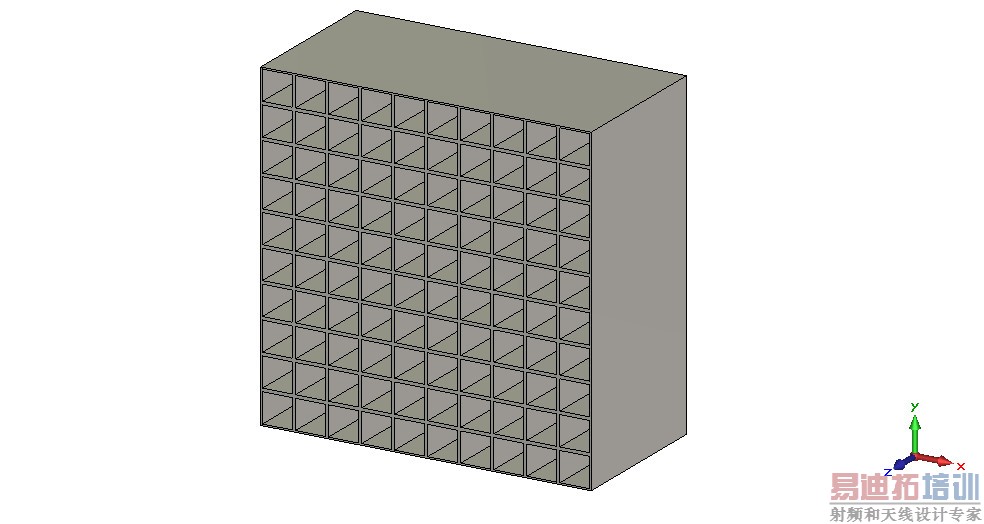

恩，是這樣的結構，我也覺得S21有問題，那你覺得我該如何仿真這個結果的屏效？

屏蔽效能仿真，要和通風波導窗屏效測試配置盡量保持一致性。
