CST MWS不同種類的端口增益差別很大？

一個傳統的偶極子天線仿真，一個是自己加的離散端口，在200M時-4db，從網上下的模型是加了兩個臂，加上波端口仿真，200M增益就是-2.請問端口的差異會造成這么大的增益差別嗎？
偶極子天線.rar

一個傳統的偶極子天線仿真，一個是自己加的離散端口，在200M時-4db，從網上下的模型是加了兩個臂，加上波端口仿真，200M增益就是-2.請問端口的差異會造成這么大的增益差別嗎？
回答：不會。樓主遇到的差異是因?yàn)檫@兩個仿真是兩個“不一樣”的模型。

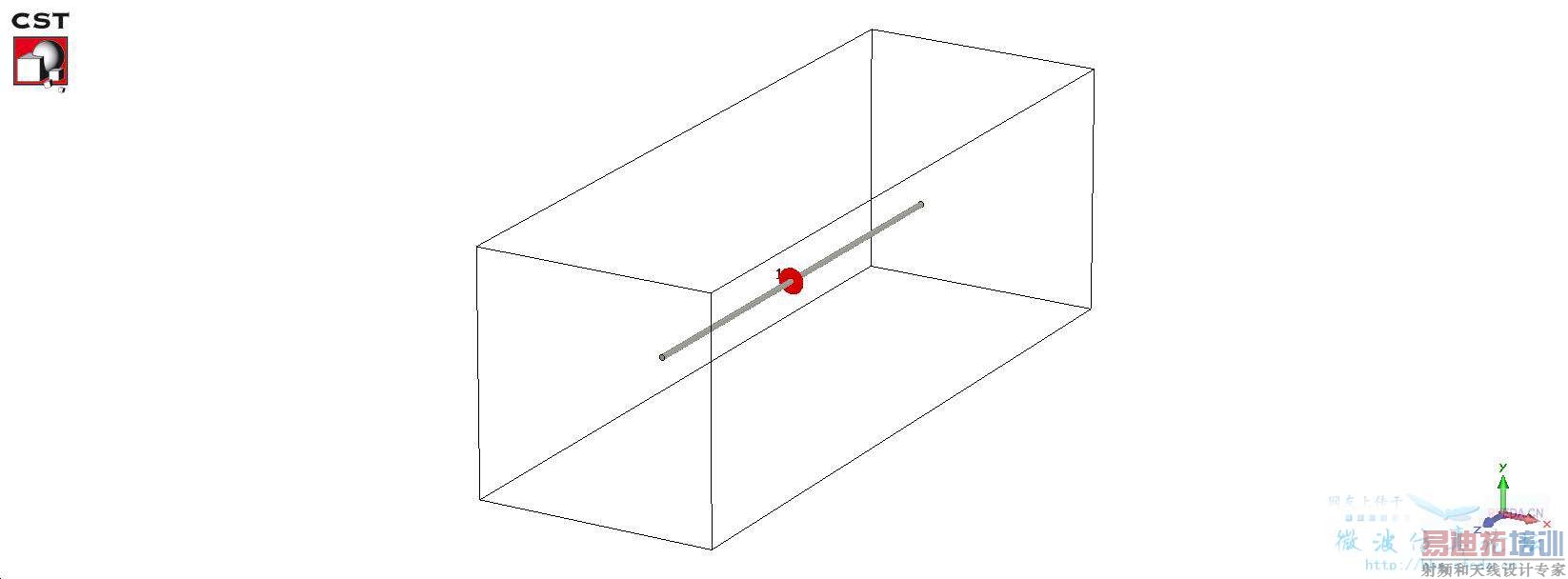

傳統dipole：

應該是CST自帶的例子，把離散端口的阻抗設置為75歐姆，得到的S11：

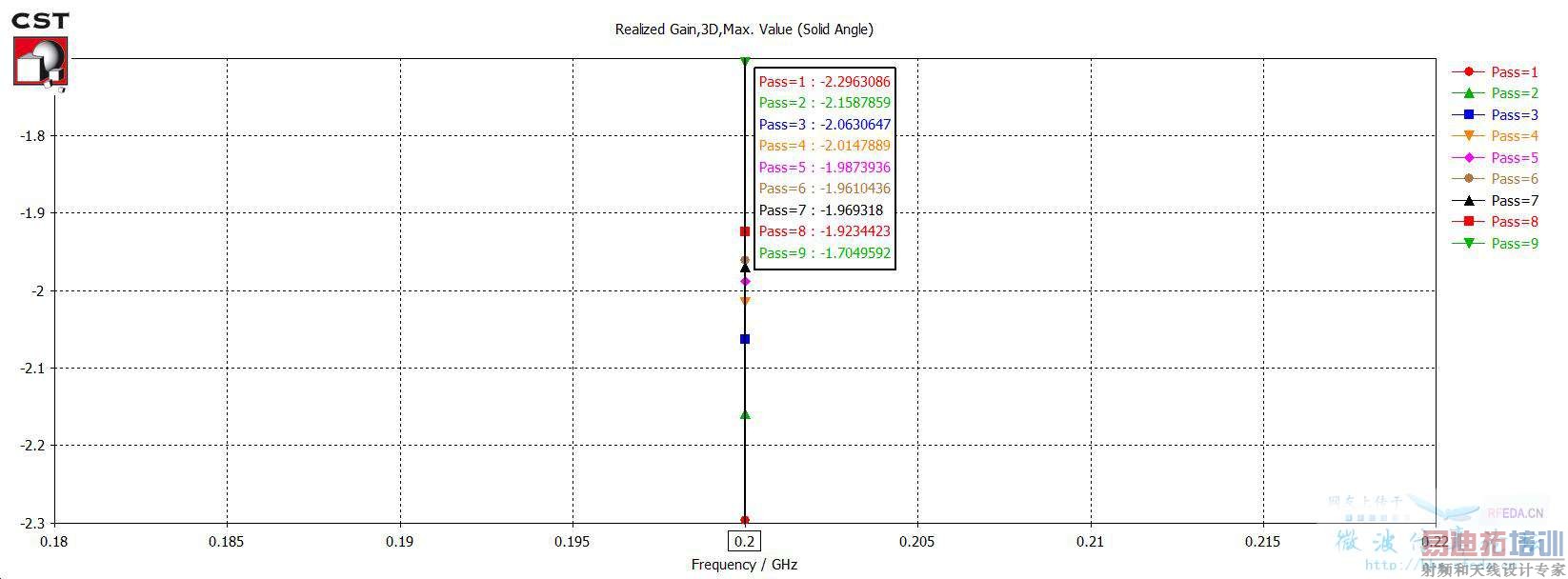

200 MHz的Realized gain：

不清楚為什么要觀察非諧振點的增益，如果觀察290 MHz第二諧振點的增益：

本來還有挺多內容的，不過服務器實在太NB，快一個小時了刷新了無數遍什么貼也發不了什么圖也貼不上。就這樣吧，我已經到極限了。
帶兩個臂的dipole，波導端口在290 MHz的增益是3.68 dBi，離散端口在相同頻率的增益是3.61 dBi。
結論：不同端口不會對增益造成不可忽略的差別。樓主原先仿真了兩個“不同的”模型，而且模型本身一些參數設置不合理，結果也不準確。
PS：發這個純文字帖刷新了40分鐘……。

問過許多問題，都是版主耐心的下了模型仿真來解答，使我茅塞頓開。這次版主又花了這么久的時間來回復，真是太感謝了，看不到?jīng)]有發表的內容是一大損失。之前以為另一個模型的兩個臂只是為了加饋電端口，原來對天線的輻射有影響。
我這個是要用偶極子做一個陣列，頻率20-200MHz，所以選擇了100MHz的中心頻率。偶極子天線但是20Mhz處增益一直達不到要求的-20db,不知道版主有沒的有什么建議呢？

增益達不到-20dB？！

在20MHz達不到-20，修改長度到800，粗細限于要求不能改，只能到-30.請問你有相關的經驗嗎？在不影響高端的情況下怎樣可以提高低端增益呢？

哦
那是低端的輻射效率很低造成的了
恐怕只能修改模型了吧

想要提高20M的增益最簡單就是直接加一個匹配網絡，讓諧振往低頻調。
當然高頻會有影響。
也可以用開關切換不同頻率等等，要看具體情況，多少尺寸，什么技術要求，是寬帶擴頻通信的 還是窄帶可調的等等

哦，謝謝你的回答。確實低端輻射效率太低了，-200db，已經不向外輻射能量了吧。

請問你說的加匹配是實現寬帶擴頻通信，加開關切換是實現窄帶可調嗎？
