怎么監測某個頻點高次模的場分布？
來源：
更新時間：2024-08-06
閱讀：
在CST 微波工作室的時域求解里添加波端口的時候，我們可以設置添加端口模式，如下圖的紅色方框里，但是我們添加了2個乃至多個模式的時候，該怎么監測mode2在某頻點的電場分布呢？我們添加場監視器的時候，仿真結束在〉/2D/3D result/E-fileld里面似乎只能看見一個模式的場分布。

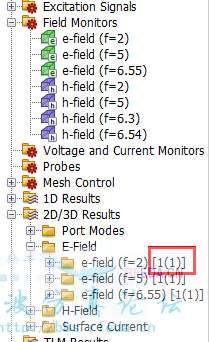

如下圖所示，我想看mode2在f=2GHz時候的電場分布。

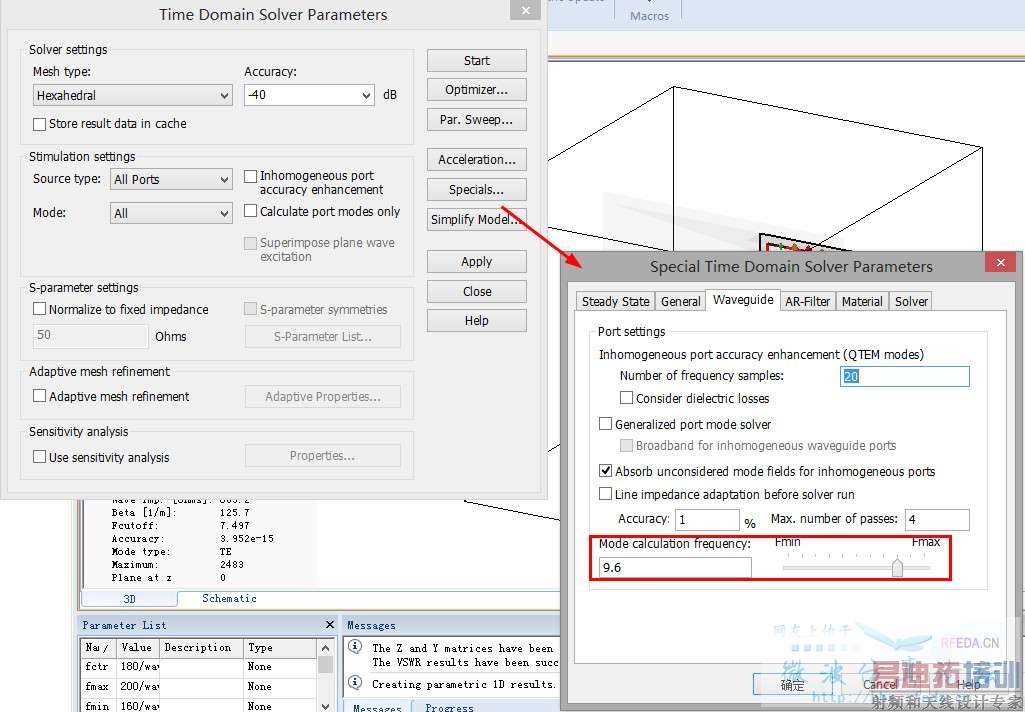

這里設置，字數字數：
該怎么監測mode2在某頻點的電場分布呢？
你是想看端口場？還是結構內部場？
結構內部的場！
謝謝成哥，我去試試！
每個模式在結構內部場結構是固定不變，要單獨看某個模式的場，用本征模求解可以看。
結構內部的場仿真完了就有的
應該是你仿真的時候沒有使用全部模式吧
僅計算了第一種模式
或者單獨激勵一個模式也可以
