CST MWS中如何查看圓極化天線軸比問題
來源：
更新時間：2024-08-01
閱讀：
我按照網上所能找到的資料畫出模型的軸比跟文章中的根本對不上啊，我想知道cst中到底如何查看一段頻率上的軸比而不是單一頻率上的。
先從Mcros>Farfield>broad farfield monitor設置一個頻帶，仿真結束后從template based postprosessing>1Dresult>farfield(broadband) 從中設置singal direction然后component里邊有軸比一項 選擇之后生成。
按照這個出來的結果根本就是錯的。所以求助如何得到
謝謝大家幫助

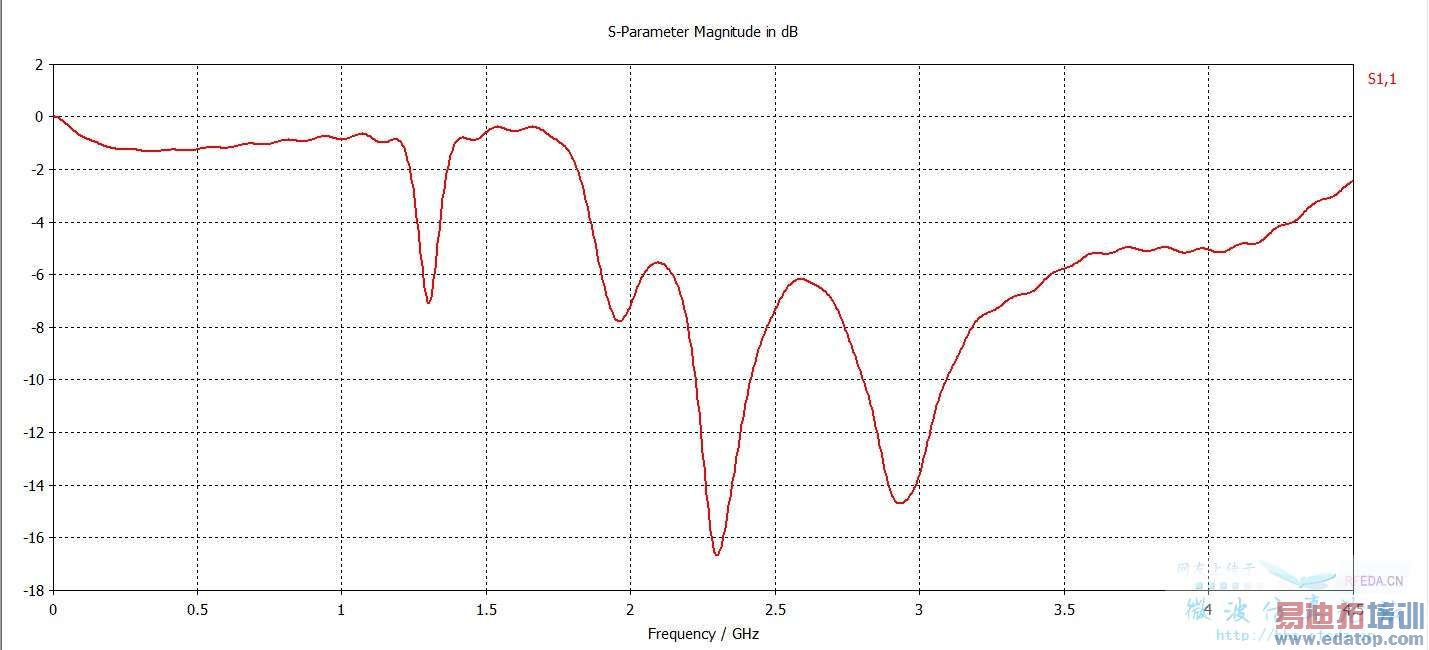

貌似天線的性能也不咋地啊，，，
你的theta角和phi角設置好了沒？一般設置為0°啊，也就是天頂方向
是啊，正調著呢，差了5個db，不知道怎么調呢還
你的天線主輻射方向是什么？設置對應的theta和phi，一般都是看主輻射方向的軸比
在遠場仿真結果里設置成圓極化分量后，里面就有軸比結果，而且是空間任意方向都有。
這篇文章我剛好看過 你仿真出來的結果和文章挺吻合啊 文章用hfss 仿真的 有差別是正常的 只要趨勢一致 就可以了 你可以用HFss 仿真試試
