CST MWS四臂螺旋天線的仿真饋電問題

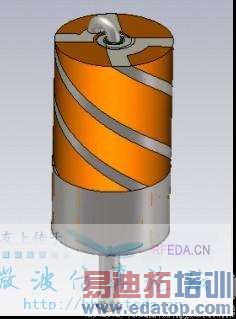

仿真如圖的結構的介質加載四臂螺旋天線，通過同軸線穿過軸心對天線頂部進行饋電，但無論使用波導端口還是離散端口，S11完全不理想，幾乎全反射了，天線是按照一家公司產品建模的，想知道這種情況應該要怎樣去解決，另外，對同軸線加離散端口是否如下圖一樣加。

離散端口不行，上CST文件吧

這個模型很久以前不是已經討論過了么？

用過波導端口，結果差不多，那家公司用的是CST里面的TLM那個仿真，所以只能加離散端口，文件上傳了

是啊，但饋電一直沒解決

有個疑問，為什么要用TLM求解器？

因為那家公司當初是用MicroStripes 來仿這個天線的，現在這個軟件被CST收購了，就是TLM那個算法

因為有個例子顯示，CST使用TLM仿真的這個天線。

額。覺的好像不太合適用TLM
TLM是比較適合電大尺寸，但又有微小結構需要考慮的情況吧？

只是因為CST的TLM求解器的網格技術使用了八叉樹網格和網格自動合并技術，使得TLM在計算FDTD較吃力的電大問題時，在同等硬件條件下更有優勢。
這個問題的最關鍵問題在于諧振太強，使得如果用FIT算法，收斂到-30dB的時間會非常長，從這一點上考慮我倒是認為TLM倒是更有優勢。
