求高人指點。本人正利用CST軟件的物理光學法仿真計算電大尺寸的RCS，目的是想利用獲得的目標RCS及相位信息，獲得目標的一維距離像。下面以簡單的二面角為例進行說明本人仿真的方法和步驟。
1：模型(此模型為電小尺寸)
目標尺寸長寬高均為0.24m。入射源為平面波，方向phi=30°，theta=90°，

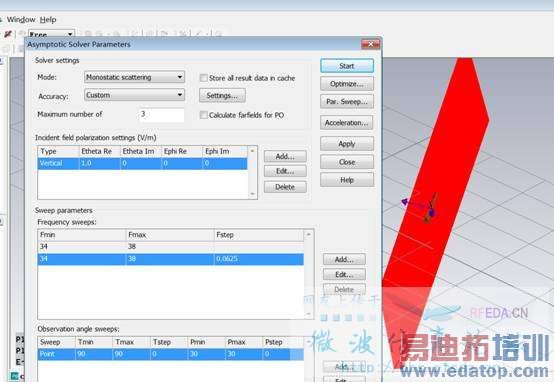

2仿真設置
采用單站仿真，入射場極化方式為垂直極化，掃頻為34GHz-38GHz，步進是0.0625GHz，一共65個頻點。觀察角和入射場一致phi=30°，theta=90°
3.仿真結果
farfields里結果如上圖所示，以34GHz為例，仿真得到的結果一共有8項，分別是
abs,Axial Ratio,Theta,Theta Phase,Phi,PhiPhase,Theta/Phi,Phi/Theta.
個人理解分別是abs代表總的回波的幅值,Axial Ratio軸比，是描述極化的程度的,Theta代表Theta方向回來的幅值 ,Theta Phase代表Theta方向的相位,Phi代表Phi方向回來的幅值,Phi Phase代表Phi方向回來的相位,Theta/Phi和Phi/Theta就不明白是什么意思了。
其值分別為abs
本帖提到的人: @EDATOP
不懂RCS。
CST MWS幫助文件《Farfield Plot Overview》。
指Theta與Phi之間的比值。
