CST MWS薄球殼的網格該如何處理啊？
來源：
更新時間：2024-08-01
閱讀：
圖1.多層球殼屏蔽體模型

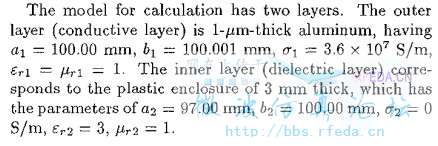

圖2兩層球殼，參數
圖3文獻計算結果
在圖2的參數中，最外層為良導體0.001mm厚，半徑100mm，我在時域求解器仿真時，網格已經提示不能再密了。計算得到屏蔽效能接近0db，估計是良導體外殼太薄，網格不夠小，沒有計算到該良導體的作用。
請問大家這個該如何設置？或者是不是應該選擇其他的求解器呢？
謝謝！
你時域求解器中選擇TST薄片技術了么？
剛看了一下，選了，應該它是默認選擇的。mesh properties-Hexahedral>>>>specials...>>>>advanced>>>use TST cells
是不是其他地方有問題。模型如下：
哪位大俠，下載一下我的模型幫我看看是哪里出問題了吧。謝謝啊！
能不能設置成表面涂覆材料，厚度0.001mm
試一下局部加密技術！use subgriding!
表面涂覆料怎么設置啊？在哪個求解器里面？或者有沒有相關例子啊。謝謝！
是過了，薄導體還是起不到作用，這個是模型，上面的那個好像只設置了外層導體，沒設置內層介質
在材料里設置，如下：
