CST MWS平面雙螺旋等角天線接線方式
來源：
更新時間：2024-08-01
閱讀：
請教平面雙螺旋等角天線如何連接同軸線？是兩金屬臂焦點接芯線，還是怎么接啊？就比如說不用做阻抗匹配
不做匹配，在兩個臂之間直接加離散端口(discrete port)
將同軸線做成巴倫，外導體接一個臂，內導體接另一個臂

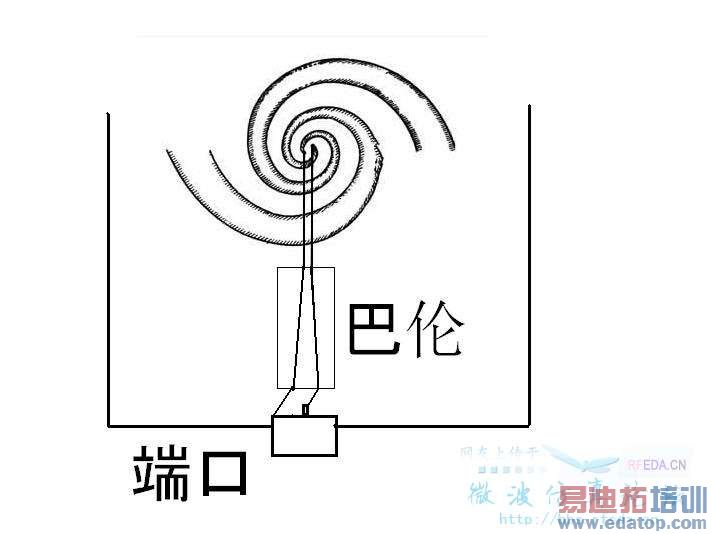

大概是這個意思嗎？巴倫和天線中間的線很短，我示意圖畫的有些長。
阿基米德天線大概也是這個意思吧？前輩
是這樣的，沒錯
好的謝謝了

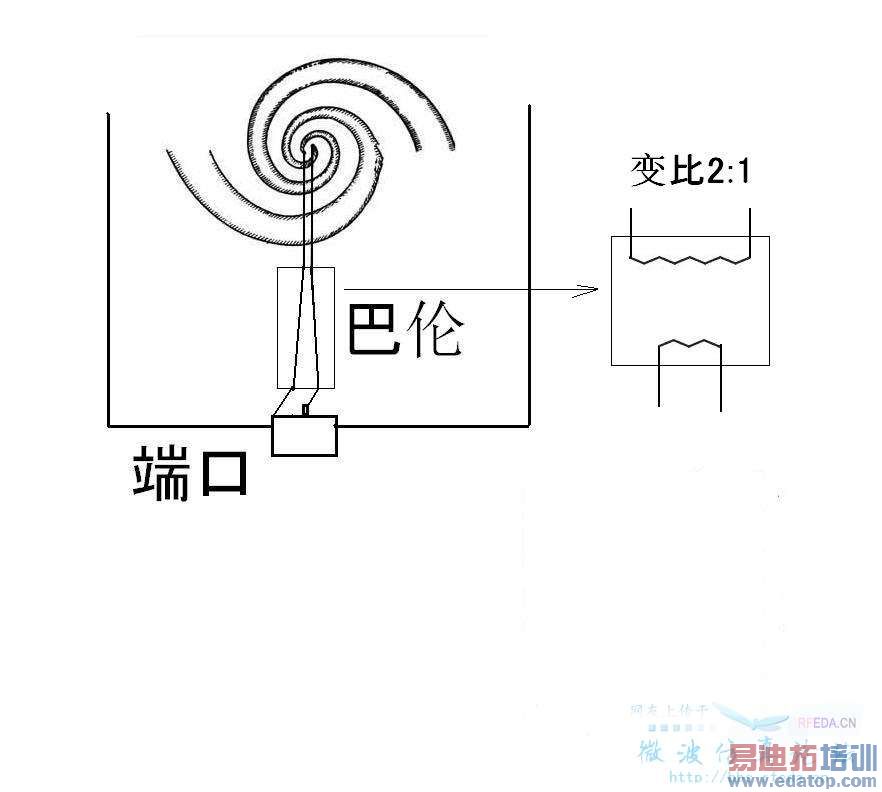

還有個問題想請教一下，我查的資料說是雙螺旋天線阻抗大約為180歐姆，我覺得它應該是個平衡的天線，我接一個2:1的巴倫平衡不平衡轉換器相當于轉換成為45歐的阻抗，然后接50歐的端口，就認為它是50歐的了，這樣用也差不多吧
