CST MWS probe的|P|linear結果的單位問題
在我的模擬中，用到了probe，要看FFT結果，我想問下，probe的probe 的|P| linear結果的單位是什么？
下面是help中的相關說明。像是做了某種歸一化。
“ Probes are used to record one particular component of the electromagnetic field in a specified location during the transient analysis. Probes are available for locations inside and outside the calculation domain.
The primary result is ”Probe time signal” for both probesThis probe time signal is used to automatically derive frequency domain results using the Fourier transform.
The Fourier transform results will be normed such that the input power is normed to 1 W for each frequency point. With this norming, the frequency domain data can be considered as being a transmission function between the stimulation port and the electromagnetic field at the probe’s position and orientation. The frequency domain results are named as follows:
|P| linear: magnitude of the probe transmission function in linear scale
|P| dB: magnitude of the probe transmission function in logarithmic scale
arg(P): phase of the probe transmission function”

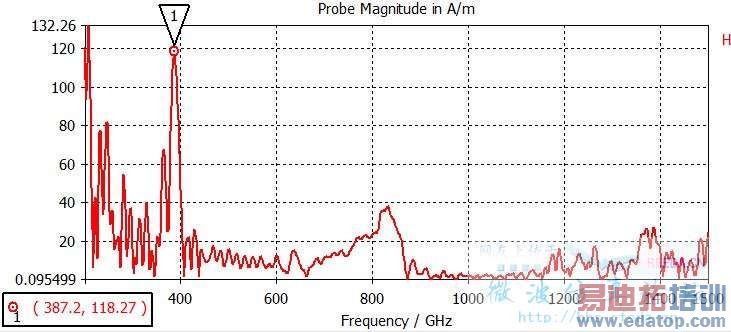

這是某次模擬的結果。
求高手指教！謝謝各位！
圖上不是寫了，A/m
這個A/m就是單位么？那help中的歸一化又是什么意思？還有，時域信號進行FFT變化后，它的縱坐標的單位不變么？
求指教！謝謝啦
A/m是磁場的單位。
歸一化的意思就是將每一個頻點的功率都歸一化為1W，這樣做了之后Probe的時域信號進行FFT之后與Probe的頻域結果是不一樣的。
歸一化都是頻域的，時域是不進行歸一化的，可以這樣理解，比如你仿真Probe上1GHz-2GHz頻帶內的值，就相當于在1GHz時輸入1W功率，這樣就得到了Probe上1GHz的值，這樣就得到了一個點，1.001GHz再輸入1W的功率，得到了Probe上1.001GHz的值，遍歷1GHz-2GHz的所有頻點，得到整個帶內的Probe值，當然了，實際過程不是這樣的。
時域信號的FFT是頻域信號，縱坐標不變的
謝謝，現在問題是這樣的，我用magic和cst都進行了模擬，但兩個的單位是不統一的，cst是A/m，magic是tesla/GHz，然后單位不一樣就沒辦法比較。聽了你的話，我還是沒太明白怎么轉換使cst的單位也是類似A/m/GHz的單位。。
繼續求指教。
歸一化的意義何在 還有probe的時域信號進行FFT之后與probe的頻域結果不一樣，如何讓它們一致 謝謝
