CST MWS中Lumped element怎么加？
來源：
更新時間：2024-08-01
閱讀：

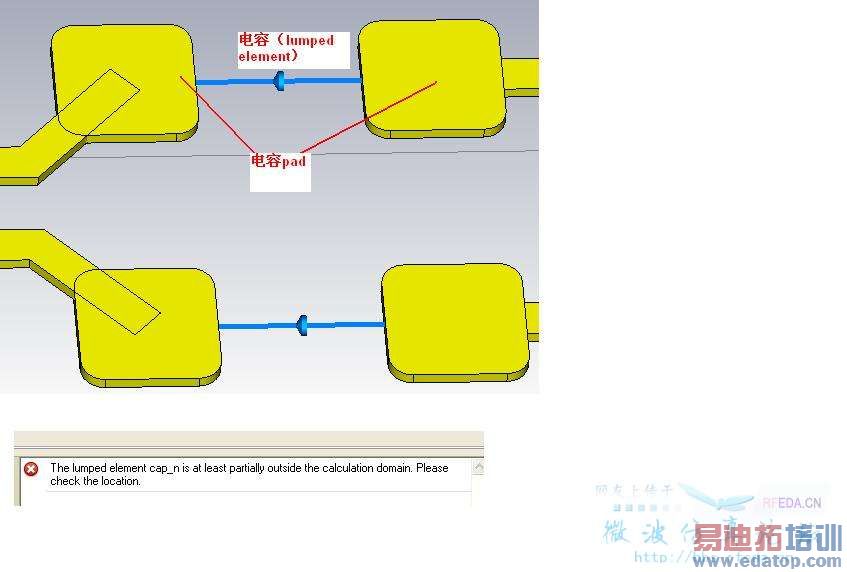

在兩段trace之間加了一個Lumped element作為電容，報了一個錯，見下圖。請高手指點，我是選中電容pad兩個相向面的中點，然后之間加的Lumped element。謝謝先！
看不到你的邊界條件是怎么設置的，沒有建議。
最好把模型文件發上來。
似乎是出邊界了（注意地平面和對稱面等）
問題已解決，是因為我設置了對稱面，去掉就好了。
但是為什么有對稱面就會有這個問題還是沒搞明白。
對稱面至少去掉了一半的計算空間。
受教
