CST仿真單極子天線方向圖為什么與文獻有差別

和文獻中的單機子構建相同的模型，為什么和文獻中的方向圖不同，求大神指點！
上圖為CST仿真結果[attachment=58149]
上圖為文獻結果[attachment=58150]
文獻原文和單極子天線模型見附件

看了你的設置，大致沒問題，應該是顯示設置的問題。

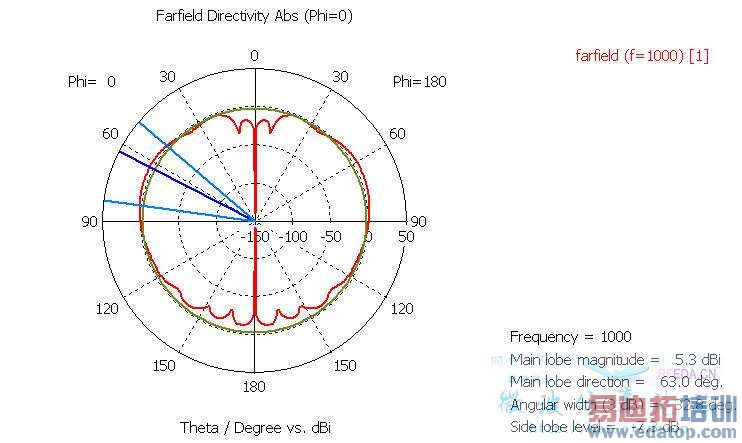

使用默認設置顯示的方向圖如下：

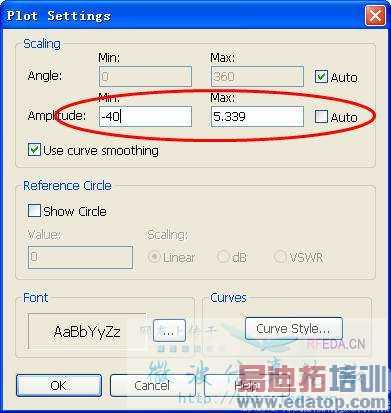

在視圖上點擊右鍵并選擇plot properties，進行如下設置：












謝謝大神！請問給amplitude這一項規定范圍會對結果準確性造成影響嗎？

不會對結果造成影響，只是修改了視圖而已。

4樓正解，只是修改顯示而已

這個參數是調節視圖的什么因素？或者說我該根據什么來調整這個參數？因為不懂這個參數的話我一般直接選取默認的

就是調整顯示范圍

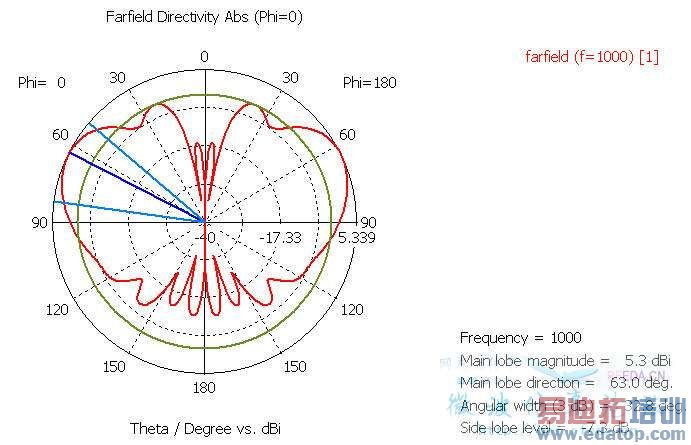

簡單來說，就是調節顯示的最大值和最小值，你看你自己的那個圖，外圍是角度，同心圓表示dBi增益，默認是50dBi到-150dBi，這個跨度很大，所以你的方向圖看起來會很園很平滑，當按照hawk8969的方法設置后，將顯示范圍調整到5.339dBi到-40dBi，這樣看起來就沒那么平滑了，其實方向圖還是沒變的。

在0 度和180度附近不是有-140dBi的值么？人為選定選定范圍這就相當于將這些值給去掉了不顯示，那這種不會影響結果準確性？
