如何使用CST的穩恒電流Js求解器?
在計算直流情況下且結構相對復雜的電壓或者電流分布時，我們可以應用CST的穩恒電流求解器（Js），如：利用CST的穩恒電流求解器可以仿真整個PCB的電壓分布，本實例通過講解一個簡單的實例，詳細講述了CST穩恒電流求解器的使用方法。操作流程主要分為如下幾大步：
1.應用模板：根據應用選擇工作流程和求解器，并設置單位。模板還自動根據選擇的應用設置背景和邊界條件。
2.建模：選擇材料，創建參數化模型。模型由兩個電極和中間的海水構成，用以模擬海水在通入直流電情況下的電流分布。
3.添加電位并仿真：通過結構上下兩側的電位，求解電流分布。
應用模板

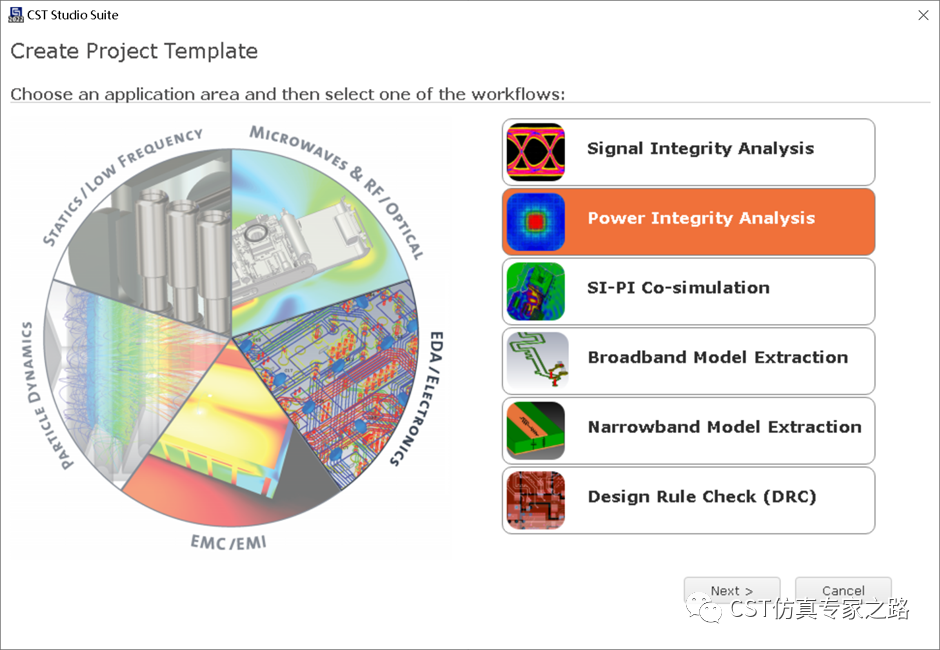

1.啟動CST后，選擇New and Recent>Project Template，出現Create Project Template對話框，選擇EDA/ELECTRONICS，然后選擇Power Integrity，點擊Next

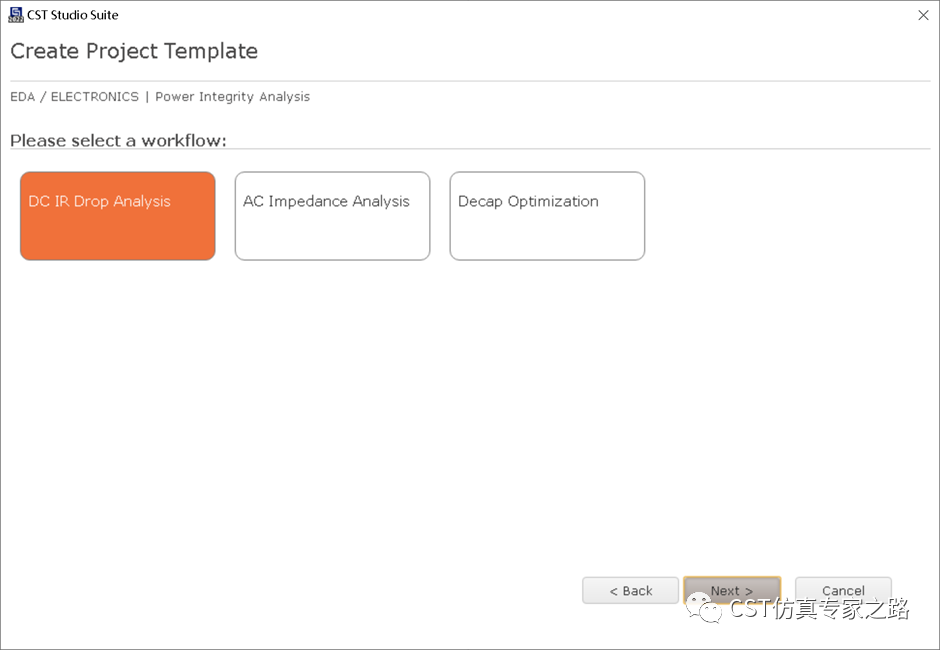

2. 選擇DC IR Drop Analysis，點擊Next

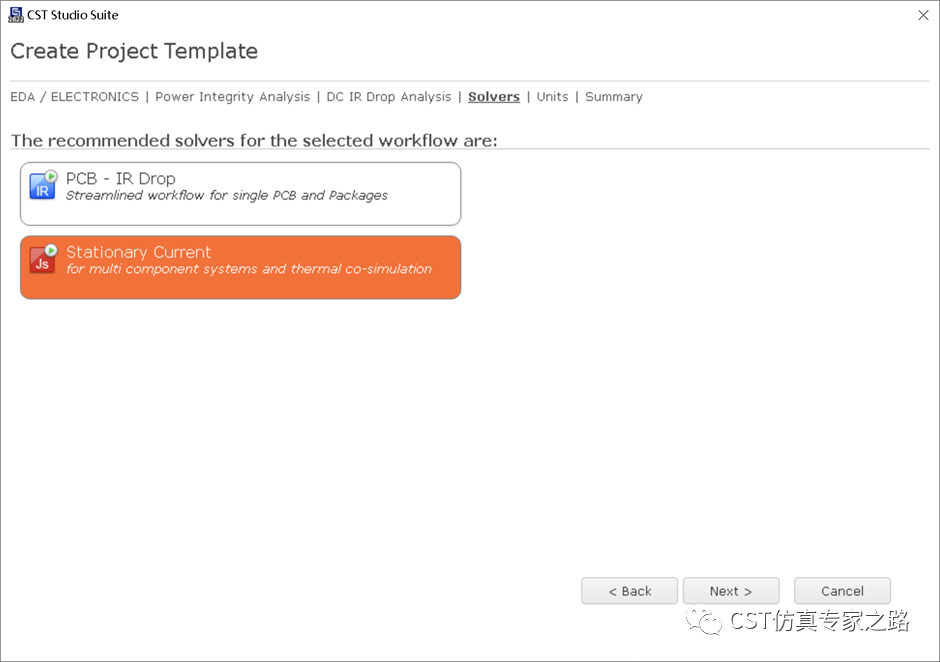

3. 選擇Stationary
Current，點擊Next

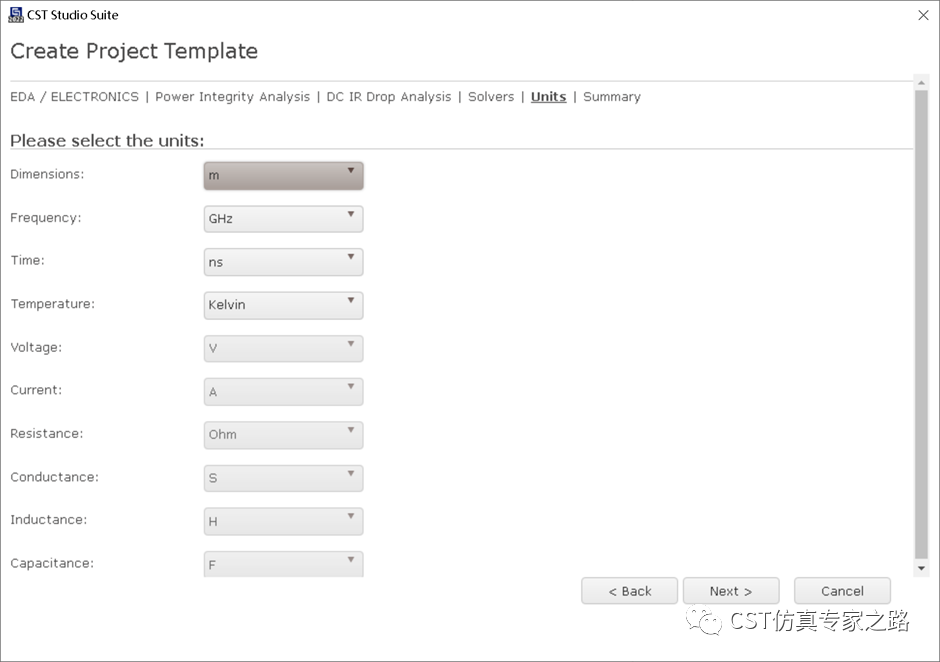

4. 設置單位，如下所示，點擊Next

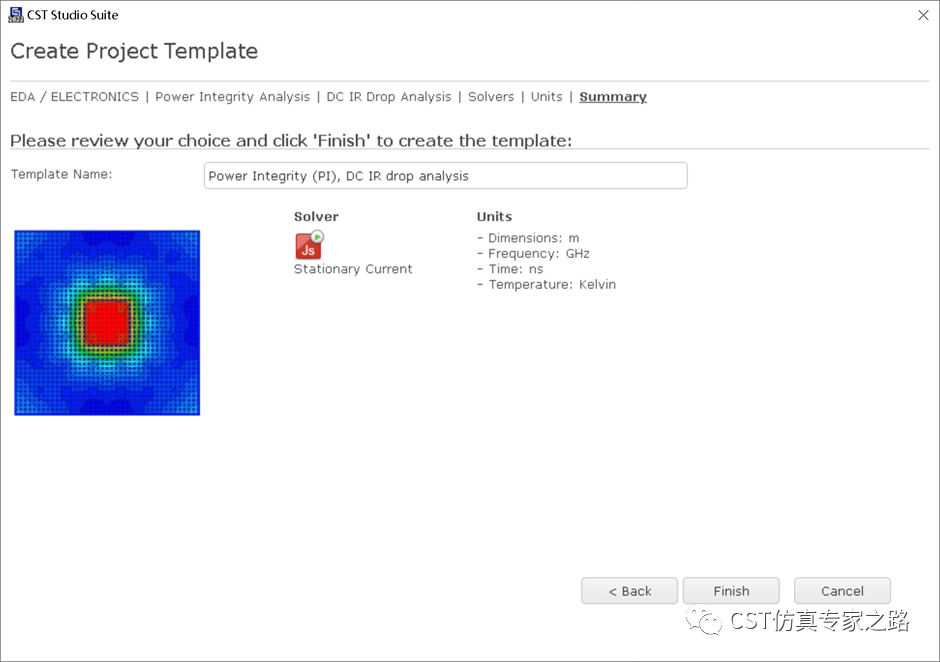

5.檢查所有設置，如下所示，若設置有問題，可點擊Back進行修改。若設置正確，點Finish
建模

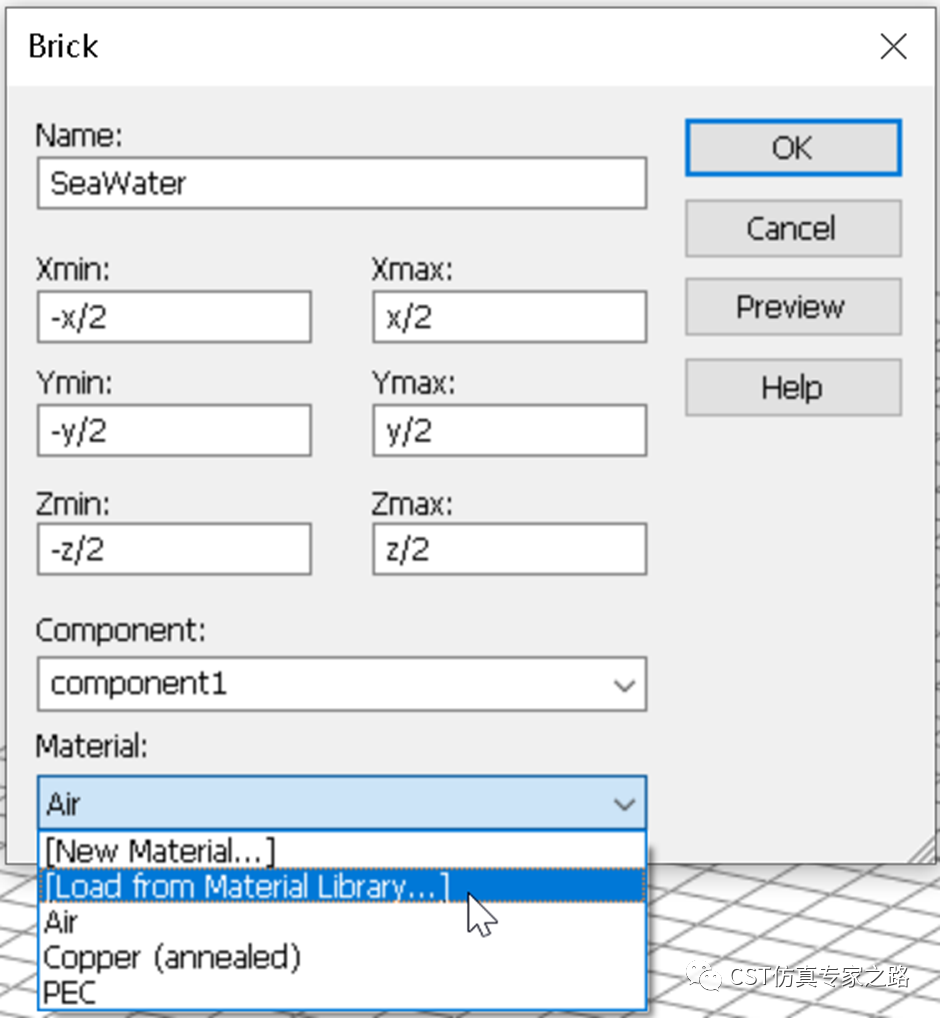

1.選擇Modeling菜單>Brick，然后按ESC鍵，輸入如下參數，然后選擇Load From Material Library：
選擇Water（Sea）

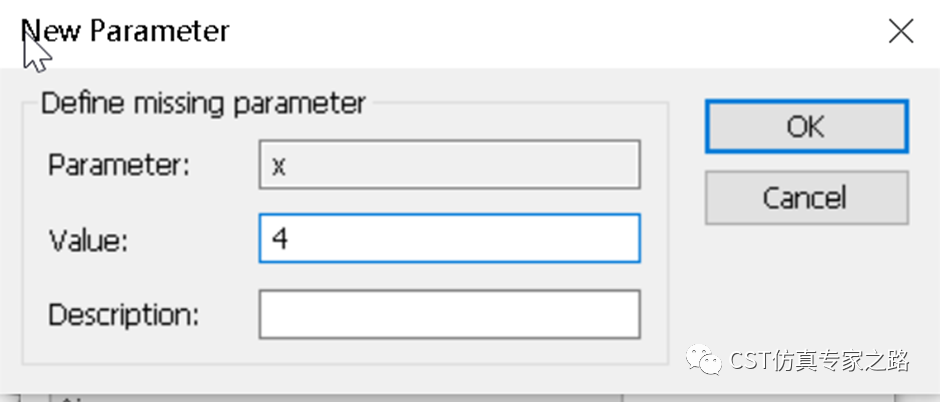

在彈出的對話框中分別輸入x，y，z的值，其中x=4，y=4，z=4
模型如下所示：

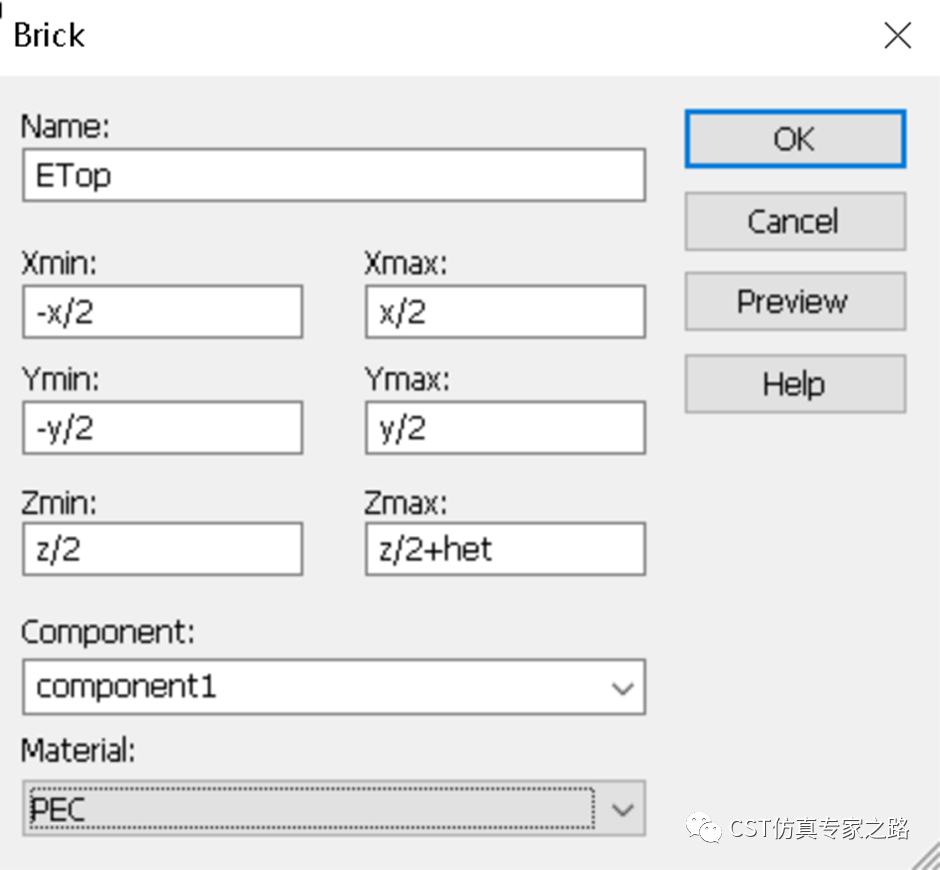

2.選擇Modeling菜單>Brick，然后按ESC鍵，輸入如下參數，創建電極，并將電極材料設置為PEC，其中電極的厚度het=0.5

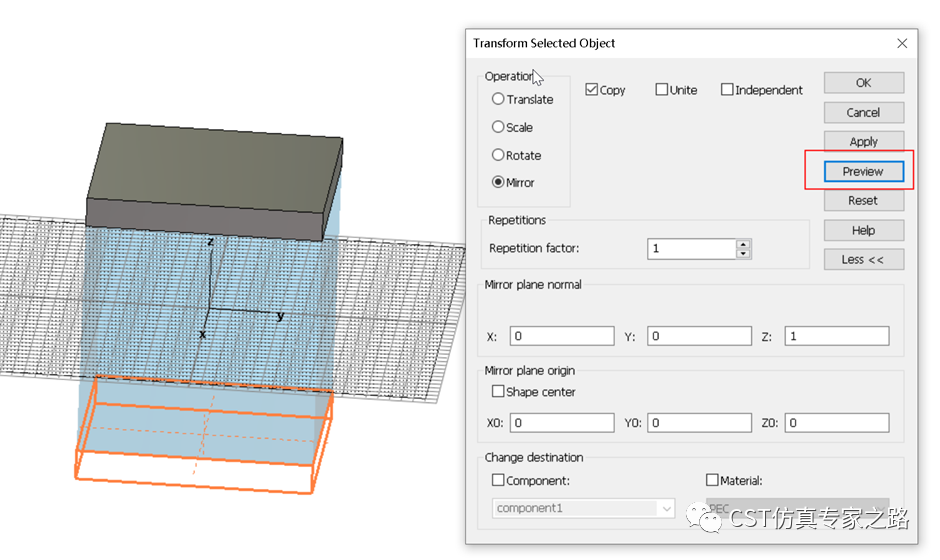

3. 右鍵點擊導航樹下的Etop物體，在彈出的菜單中選擇Transform，對電極進行鏡像復制操作用以生成第二個電極，可點擊Preview進行預覽，參數設置如下：

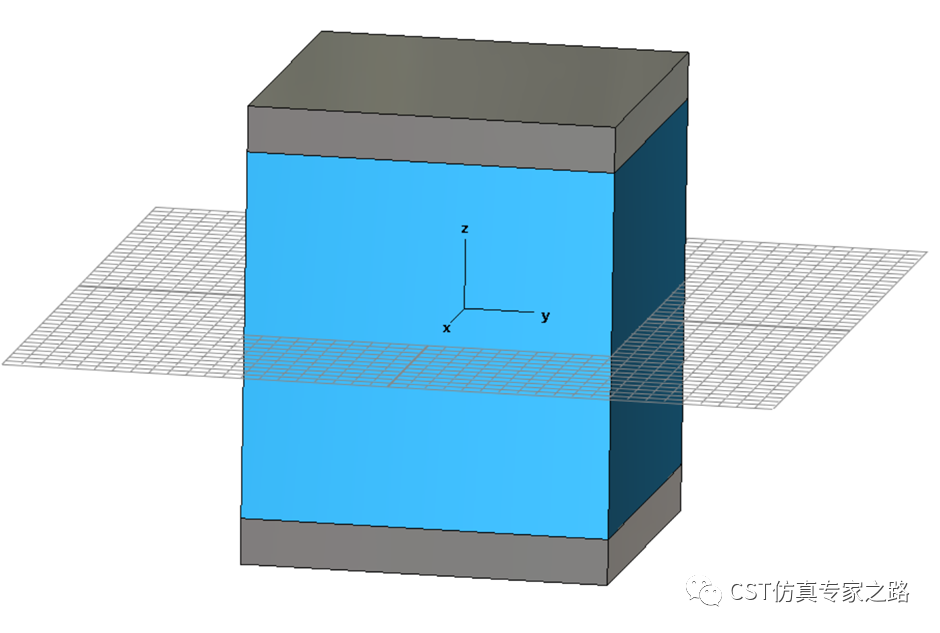

4. 最終模型如下所示：
仿真

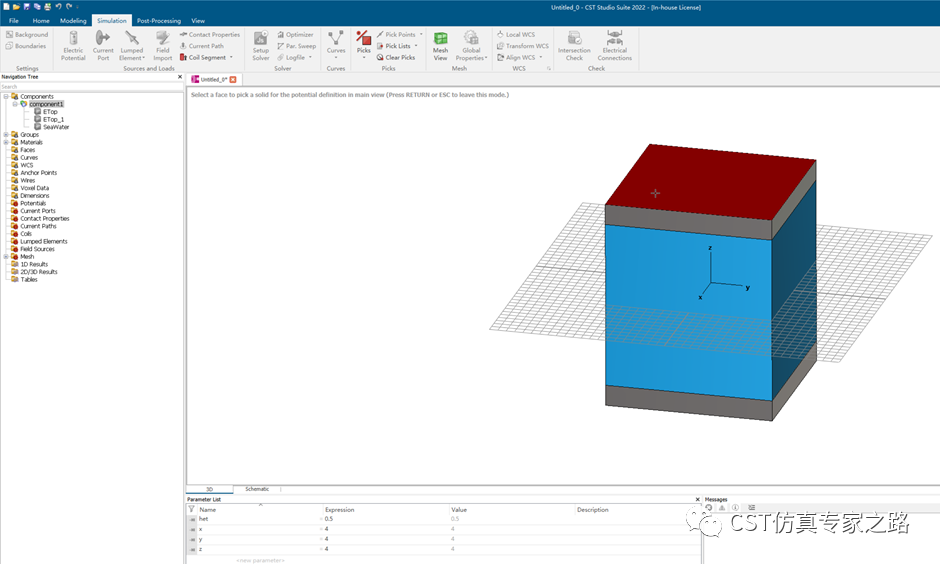

1. 選擇Simulation菜單>Sources and Loads>Electric Potential，移動鼠標至上側電極的上端面，如下圖所示，雙擊上端面：

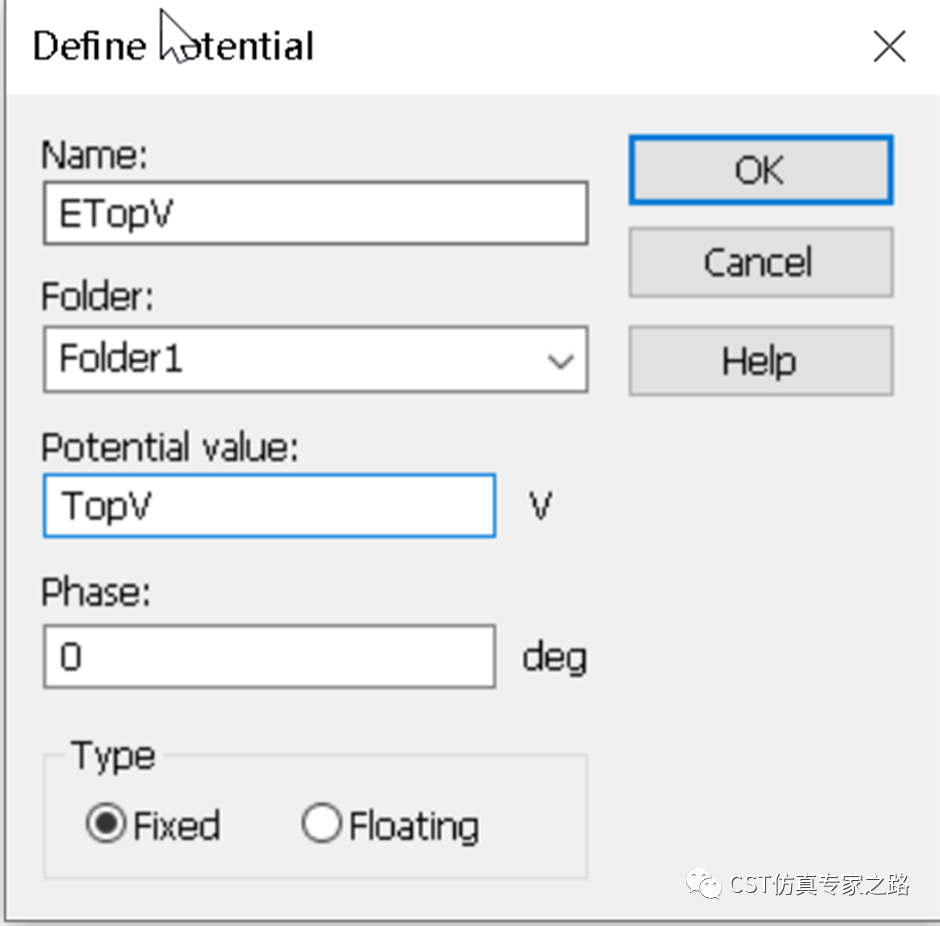

然后按下Enter鍵，在彈出對話框中，設置上側電極的電位，其中TopV=300：

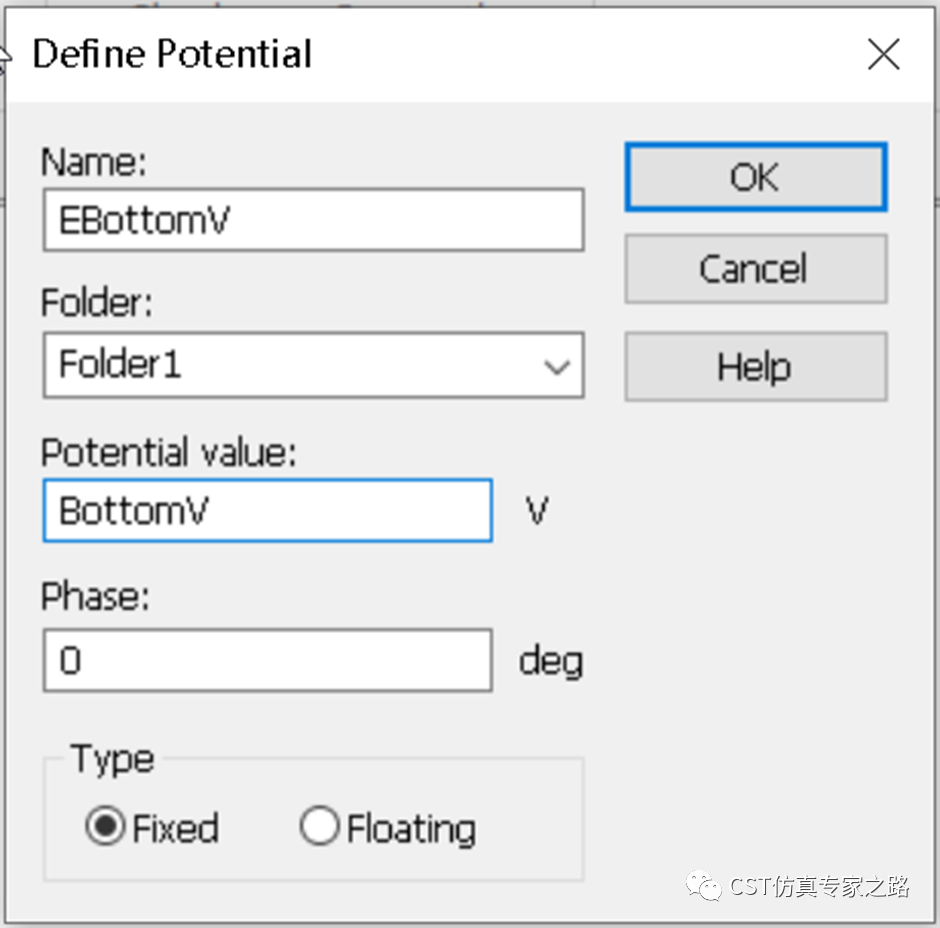

同樣的方法設置下側電極的電位，如圖所示，其中BottomV=200

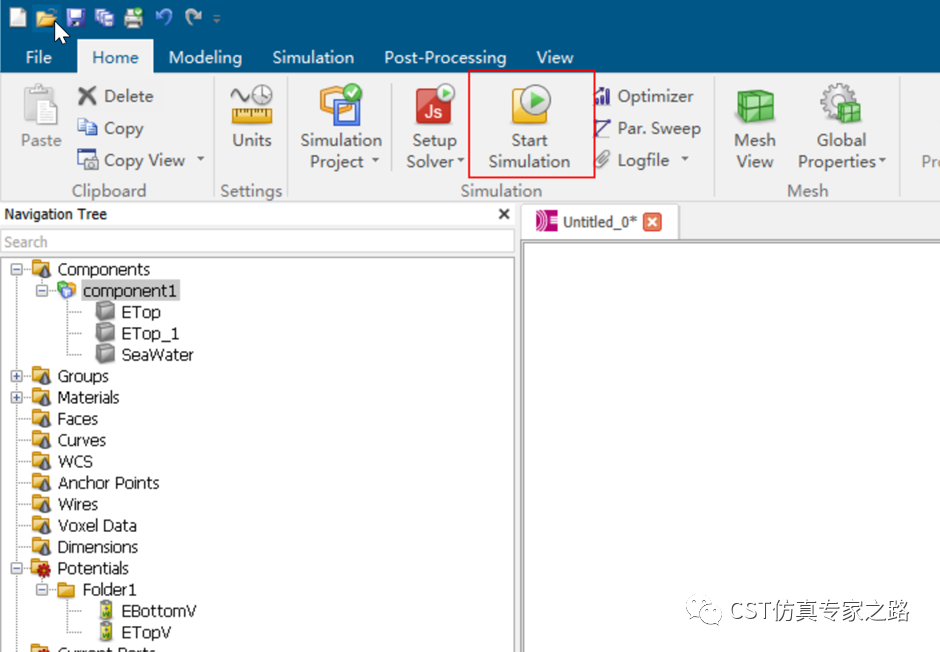

2. 選擇Home>Simulation>Start Simulation啟動仿真
3. 結果分析：選擇導航樹下的1D Results>Currents即可查看電流的計算結果。注意：由于此結構是規則的六面體，因此結果也可以通過解析解進行驗證，即：電流=上下極板的電壓差/海水的電阻值

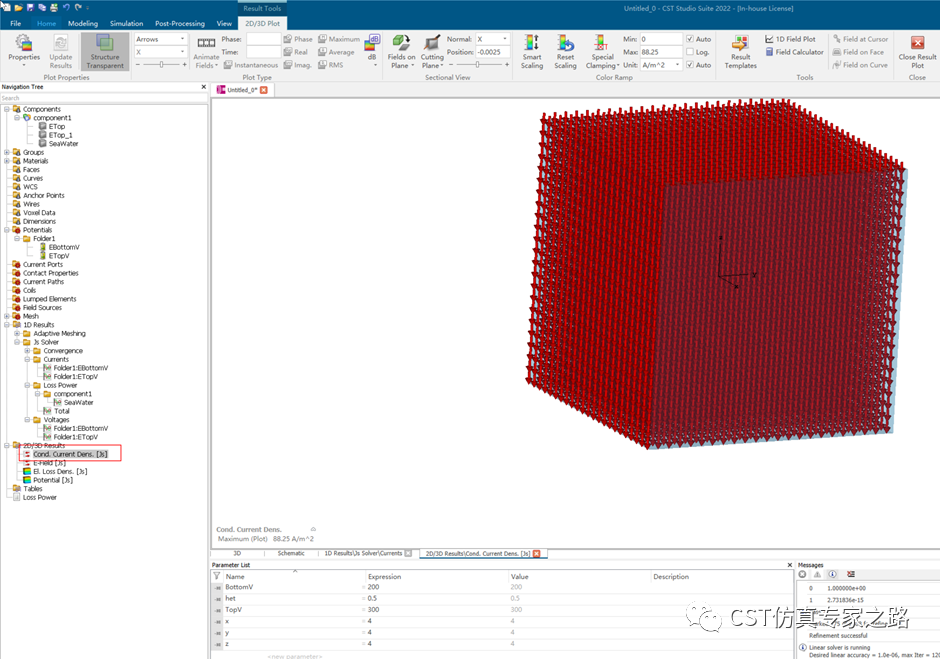

也可以查看3維電流分布，如下所示：
