CST MWS天線設計
有沒有人能幫我調整印制倒f天線結構、增加天線帶寬啊！由于剛接觸天線，對這方面很不熟悉，但最近的課題快要交了，還沒有完成！所以誠招一位大神幫忙解答我的問題！可適當談報酬。具體天線設計要求和CST設計圖如下：
要求運用L槽、U槽在印制倒F天線上開槽，使天線工作在GSM 859MHz（824-894）， PCS 1920MHz （1850-1990），DCS 1795MHz （1710-1880）。return loss 為-10dB。 現在設計的帶寬遠遠沒有達到要求，現在只要能設計出達到帶寬要求的PIFA天線就行，結構可以改和技術可改！
我設計的PIFA天線結構。希望個大神幫幫忙！小弟感激不盡！
-10dB的S11(dB）要求有點過分了。

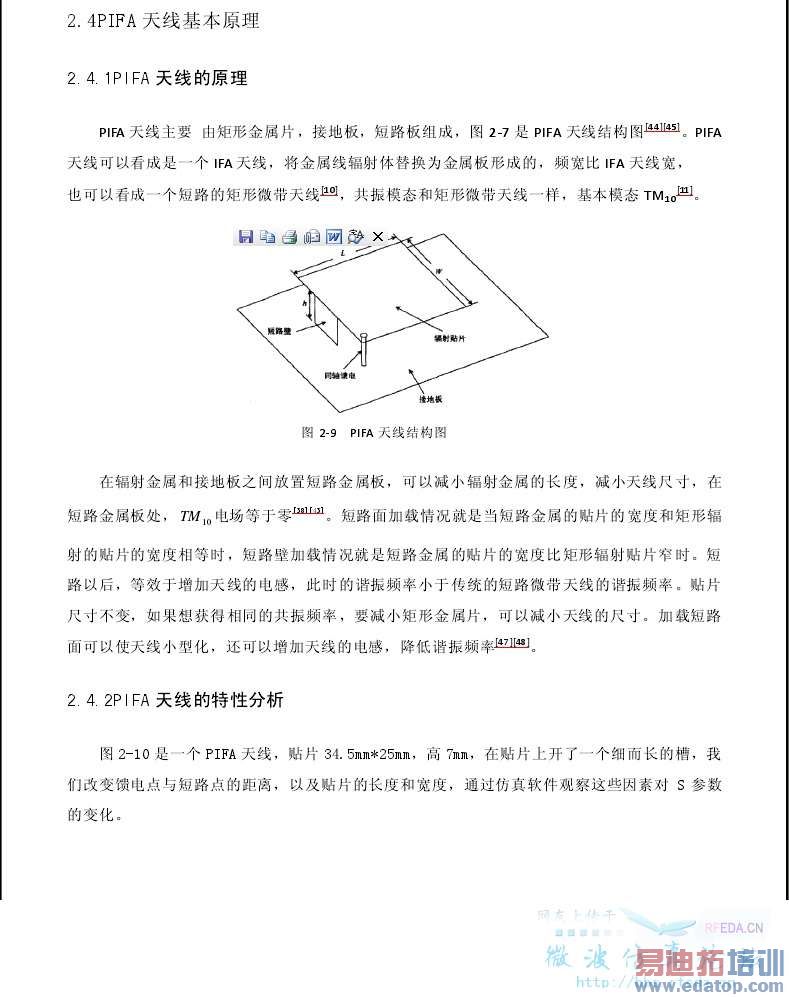

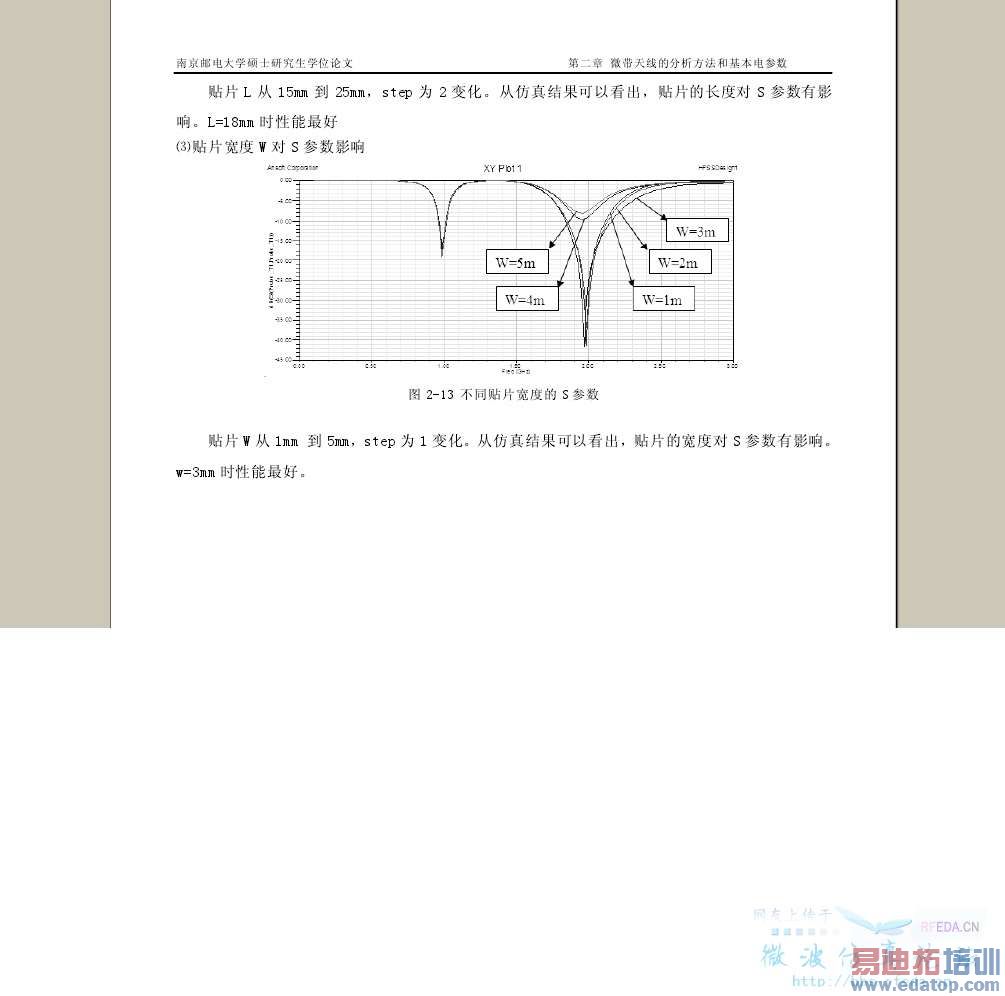

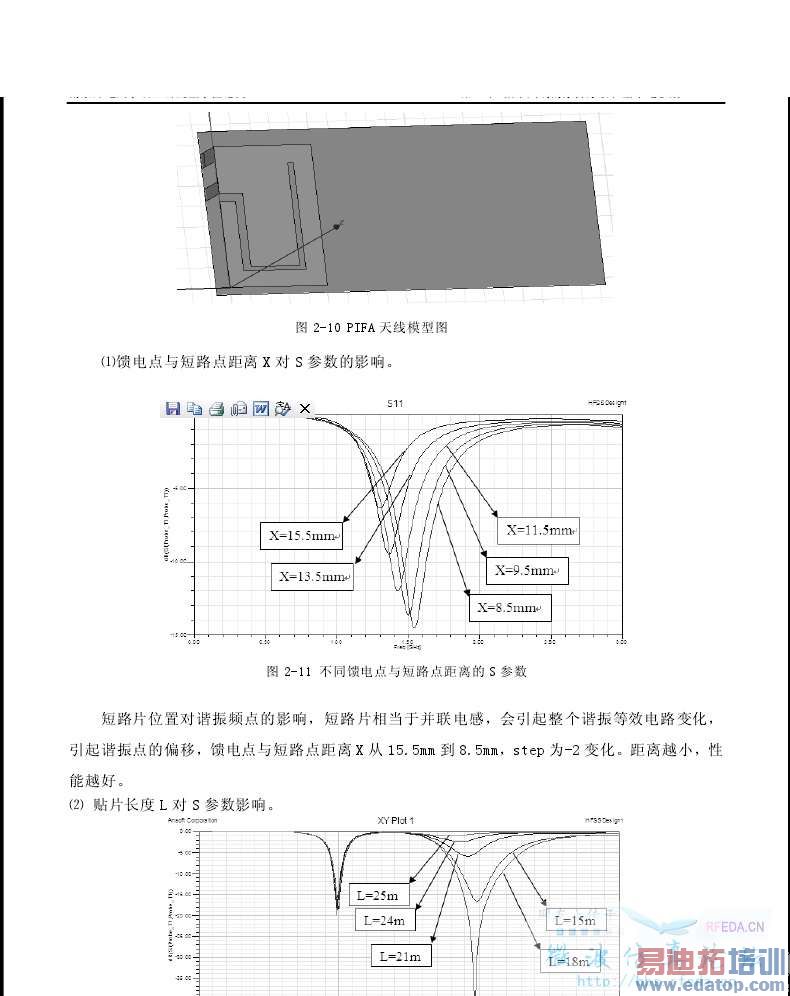

截幾個圖片希望對你有幫助
這些都看過，但帶寬還是不能增加，導師要求的-10dB s11，我也覺得壓根做不了啊！謝謝
先看一下吧
謝謝！麻煩了
急求能幫我修改的大神啊啊啊啊啊啊啊！加QQ：406968213. 談報酬！
找到人幫忙了么？mark一下，晚上回來看看，這個要求應該還是可以做的
還沒有！現在想通過寄生元件來增加帶寬，但是比較難調。麻煩幫忙看一下吧！大神，萬分感謝！
天線的高度和短路片的寬度，以及輻射片的長寬比對帶寬都有影響，試著調一下，-10dB確實不太好弄
這些都考慮到了，效果還是不理想。現在增加了寄生元件來增大帶寬，但是發現電阻匹配效果不理想，859MHz匹配最大只能達到37ohm。現在想單用L或U槽外加寄生元件來達到要求，不知道來不來得及設計出來，畢竟接觸沒多久，設計一個花好長時間！
走過路過給點意見！謝謝
附增加寄生元件來增加帶寬的模型，麻煩大牛們看一下給點意見！
寄生元件、LU槽三頻帶PIFA天線
先看下，看看你建的模型對我有沒有幫組
寄生元件L、U槽三頻帶PIFA天線
