CST的S參數圖有問題

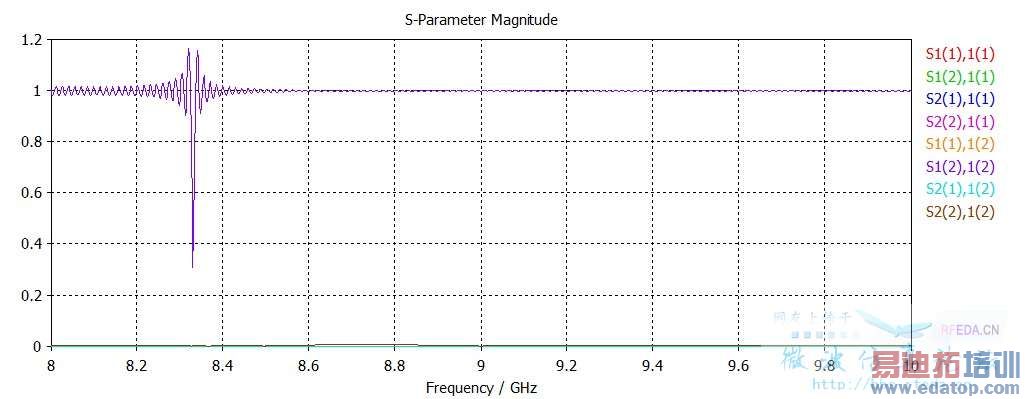

這是同軸轉換器中第二個模式的反射特性圖，請問這個圖為什么會是這個樣子的啊？這是發生諧振了嗎？怎樣讓其反射曲線平滑一點？求大神指點

能上傳你的CST文件么

這肯定是出錯了，S11大于1，難道你仿真的是一個有源器件嗎？

也有可能是諧振了，導致結果不準確

[attachment=58371]
還有就是這個仿真的時間有點長，是不是網格設置不正確啊？

看了下你的模型，建議將邊界條件都改為電壁，因?yàn)槟愕谋尘安牧鲜荘EC，open和電壁就一樣了
我想主要是模式2的計算時間比較長，產生了震蕩，不能只設置一個模式么？

對，我可能設置錯了，不應該是open的。謝謝哈！

我的端口設置了兩個模式，但在仿真的時候只仿真第二個模式的S參數，主要是想看一下結構中高階模的影響。順便問下，仿真的時間還與模式有關嗎？謝謝哈！

有關啊，如果仿真的模式能量衰減很慢的話，就會仿真比較長的時間

一個模式的能量衰減速度與什么有關啊？
