CST錯誤-仿真半波振子

來源：更新時間：2024-08-01 閱讀：

在仿真半波振子的時候，出現如下錯誤：
     port number 1is filled with metal . Maybe the background material is defined as PEC!
      不知道這是什么原因？我看了一下背景材料，是Normal呀？
     請問這個錯誤這是什么原因呢？
  上傳了CST模型，  請大家指教！

增加網格密度

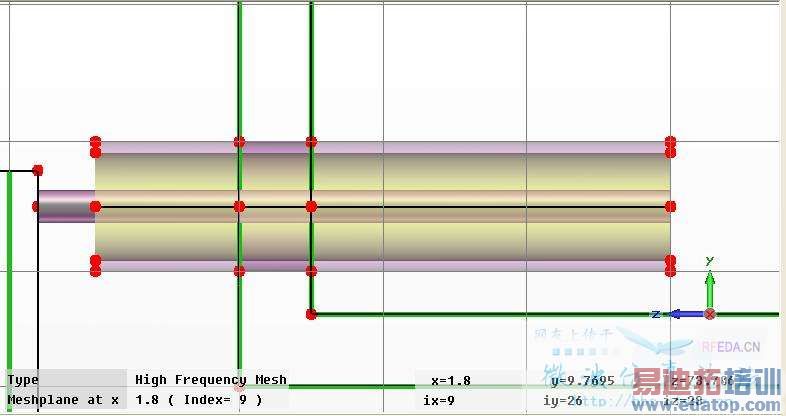

springrc說得對，模型用的mesh數目太少了。同軸饋線結構只有邊界有兩條mesh line，在同軸線區域內兩個staircase被強迫設置成為了PEC屬性，所以系統才會提示你端口被金屬完全填充了。

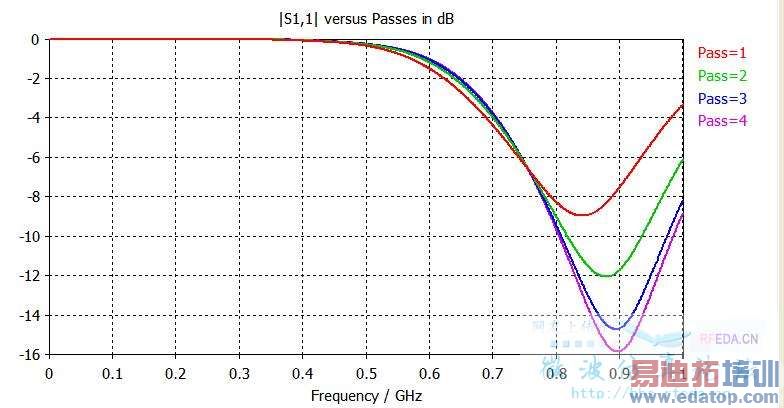

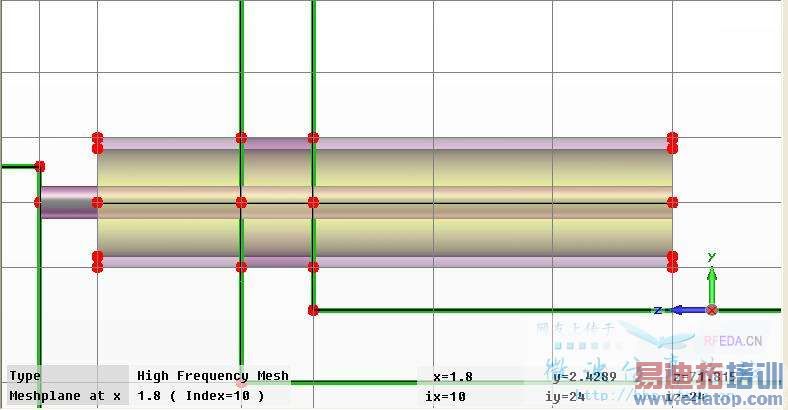

只需要最少增加一條mesh line，就可以避免這個錯誤。在central probe（feed1）上設置local mesh propertes中的“Maximum mesh step width”的“Dy”為1.6。

CST幫助文件里提到了一些常見結構的mesh初始設置（Recommended Initial Hexahedral Discretizations），同軸線是這么講的：

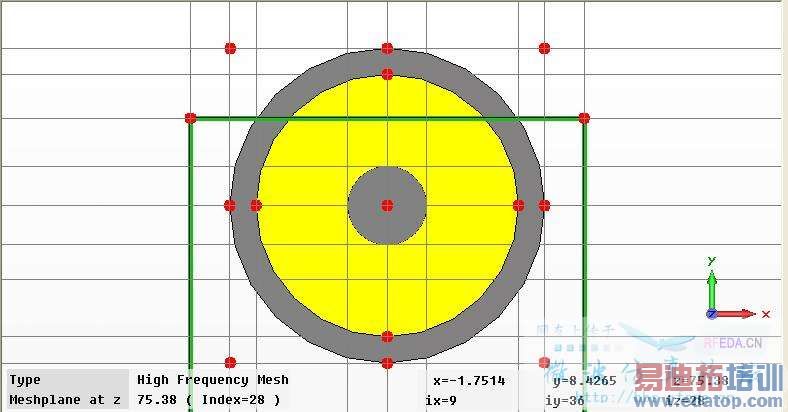

The following picture shows the coarsest recommended discretization for a coaxial structure as it may, for example, be used as initial mesh for adaptive mesh refinements:

Make sure to adjust the Mesh line ratio limit parameter so that you have mesh lines at the center of the coaxial structures as well as at the inner and outer radii.

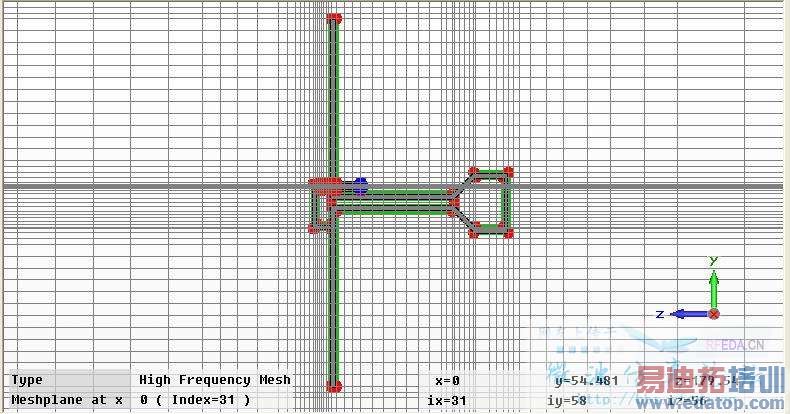

針對你的結構，CST建議的mesh設置應該像下面圖示的這樣。其中Central probe（feed1）：Dx=0.45，Dy=0.45，手動添加了四個fixpoint。Outer metal（coax_out）：Dx=0.3，Dy=0.3。
