CST MWS模型仿真出錯
來源：
更新時間：2024-08-01
閱讀：
我建了一個模型，仿真就出現(xiàn)錯誤，不知道哦是怎么回事，求大神幫忙看一下到底出了什么問題。很簡單的一個模型。如下圖所示

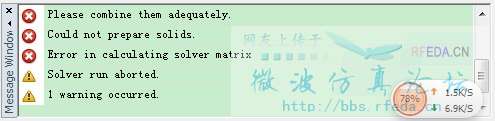

把錯誤貼上來 ，
你將相同材料的模型連接在一起沒？
樓主的模型：

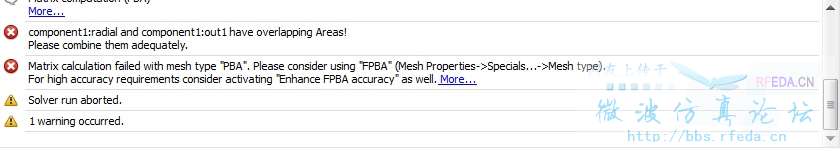

直接仿真出現(xiàn)的錯誤信息：
第一條和樓主的信息一致，第二條給出了更可能的原因，PBA處理不了這種復雜的結構，按照提示重新設置為FBPA：
仿真可以運行，計算得到的端口參數(shù)：
S11：
重新再看了一下模型文件，如果按照第一條提示將兩個vacuum結構合并也可以消除錯誤提示，仿真可以在PBA模式下運算，結果和FPBA一致。
總結一下解決辦法：
1. PBA（或者automatic）模式下合并vacuum結構。
2. 使用FPBA。
是的，合并之后就沒有錯誤了。謝謝
合并之后錯誤消除了。謝謝
